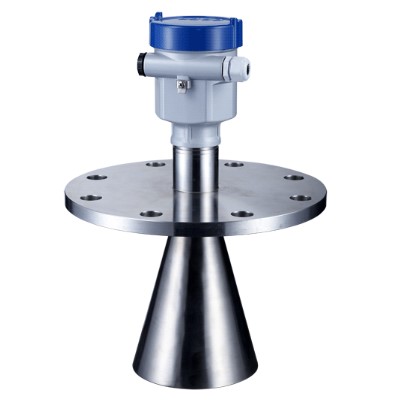

ULS53智能脈沖雷達物位計
一、雷達物位計原理
原理：雷達物位計（上海自動化儀表五廠）天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，配到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線被測介質表面的距離成正比。由于電磁波的傳播速度很高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認。ULS5X系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
特點：由于采用的先進的微處理器和獨特的Echodiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確的確認真實回波，獲得正確的測量結果
多種過程連接方式和天線型式，使得ULS5X系列雷達物位計適用于各種復雜工況及應用場合。如高溫、高壓及小介電常數的測量等。
采用脈沖工作方式雷達發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無害。
二、雷達物位計儀表概況
三、雷達物位計選型
智能脈沖雷達物位計
ULS51 ULS52 ULS53 ULS54
一、雷達物位計原理
原理：雷達物位計（上海自動化儀表五廠）天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，配到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線被測介質表面的距離成正比。由于電磁波的傳播速度很高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認。ULS5X系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
特點：由于采用的先進的微處理器和獨特的Echodiscovery回波處理技術，雷達物位計可以應用于各種復雜工況。
“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確的確認真實回波，獲得正確的測量結果
多種過程連接方式和天線型式，使得ULS5X系列雷達物位計適用于各種復雜工況及應用場合。如高溫、高壓及小介電常數的測量等。
采用脈沖工作方式雷達發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無害。
二、雷達物位計儀表概況
三、雷達物位計選型
|
ULS52 |
|||||||||
|
|
防爆形式 |
||||||||
|
P |
標準型（非防爆 |
||||||||
|
I |
本安型（Exia IIC T6） |
||||||||
|
C |
本安型+船用許可證（Exia IIC T6） |
||||||||
|
G |
本安型+隔爆型（Exd[ia]ia IIC T6） |
||||||||
|
|
天線形式、材料、過程溫度 |
||||||||
|
B |
塑料棒/PTFE/-40-150℃ |
||||||||
|
|
容器接管長度 |
||||||||
|
A |
50MM |
||||||||
|
B |
100MM |
||||||||
|
C |
150MM |
||||||||
|
D |
200MM |
||||||||
|
E |
250MM |
||||||||
|
F |
300MM |
||||||||
|
|
過程連接材料 |
||||||||
|
FC |
PTFE翻邊法蘭DN50 PN1.6 不銹鋼316L(GB/T919-2000) |
||||||||
|
FD |
PTFE翻邊法蘭DN80 PN1.6 不銹鋼316L(GB/T919-2000) |
||||||||
|
FE |
PTFE翻邊法蘭DN100 PN1.6 不銹鋼316L(GB/T919-2000) |
||||||||
|
FK |
PTFE翻邊法蘭DN150 PN1.6 不銹鋼316L(GB/T919-2000) |
||||||||
|
YP |
特殊定制 |
||||||||
|
|
電子組件 |
||||||||
|
A |
4-20mA兩線制 |
||||||||
|
B |
4-20mAHART兩線制 |
||||||||
|
C |
4-20mA兩線制/24vdc ±10%，220V AC±10%四線制 |
||||||||
|
D |
4-20mA兩線制/24vdc ±10%，220V AC±10%HART四線制 |
||||||||
|
|
外殼/防護等級 |
||||||||
|
A |
鋁/IP67 |
||||||||
|
D |
鋁兩腔/IP67 |
||||||||
|
G |
不銹鋼316L/IP67 |
||||||||
|
|
電纜進線 |
|
|
||||||
|
M |
M20*1.5 |
||||||||
|
N |
1/2NPT |
||||||||
|
|
現場顯示/編程 |
|
|||||||
|
A |
帶 |
||||||||
|
X |
不帶 |
||||||||
注：本安+船用許可證（Exia IIC T6）只限用“A”或“B”電子組件及“G”型外殼：本安隔爆型（Exd[ia]ia IIC T6）只限于”D”型外殼
