在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
參數及要求
◆測量介質： 氣體、液體、蒸氣
◆ 連接方式：法蘭卡裝式、法蘭式、插入式
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,10
◆法蘭連接式口徑選擇 100,150,200
HHLUGB量計工作原理圖
量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6

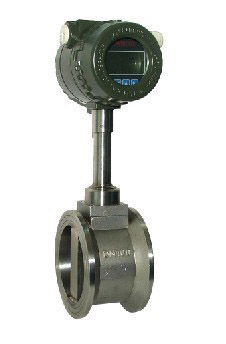

防護等級 IP65 渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種型式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體結構，以適應不同的安裝環境。
渦街流量計的測量原理飽和蒸汽流量測量在80年代人們普遍采用標準孔板流量計，但從流量儀表發展狀況來看，孔板流量計盡管其歷史悠久、應用范圍廣；人們對它的研究也最充分，試驗數據最完善，但用標準孔板流量計來測量飽和蒸汽流量，它仍存在一些不足之處：其一，壓力損失較大；其二，導壓管、三組間及連接接頭容易泄漏；其三，量程范圍小，一般為3比1，對流量波動較大易造成測量值偏低。而渦街流量計具有結構簡單，渦街變送器直接安裝于管道上，克服了管路泄漏現象。另外，渦街流量計的壓力損失較小，量程范圍寬，對飽和蒸汽測量量程比可達30比1。因此，隨著渦街流量計測量技術的成熟，渦街流量計的使用越來越受到人們的青睞。
渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：
f=Stv/d
式中:f為旋渦的釋放頻率，Hz；v為流過旋渦發生體的流體平均速度，m/s；d為旋渦發生體特征寬度，m；St為斯特羅哈數，無量綱，它的數值范圍為0.14－0.27。
St是雷諾數的函數，St=f（l/Re）。
當雷諾數Re在102~105范圍內，St值約為0.2，因此，在測量中，要盡量滿足流體的雷諾數在102~105，旋渦頻率f=0.2v/d。
由此可知，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式q=vA可以求出流量q，其中A為流體流過旋渦發生體的截面積。
