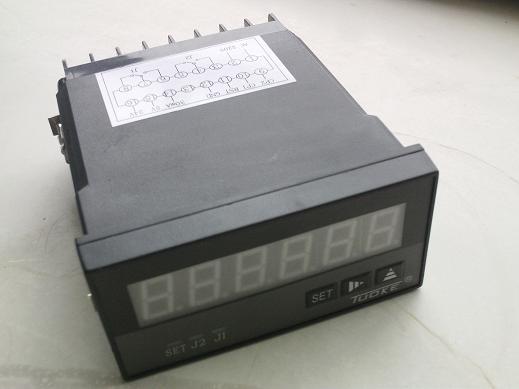

智能計數器智能計數器圖片資料計數器圖片資料計數器價位

產品價格：￥電議（人民幣）

規格：W:96xH:48xL:112mm

發貨地：蘇州市高新區

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

連云港市麥美儀測控技術有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：連云港市麥美儀測控技術有限公司

商鋪名稱：連云港市麥美儀測控技術有限公司

聯系人：周宇匯（先生）

聯系手機：

固定電話：

企業郵箱：1209327842@qq.com

聯系地址：高新區昆侖山路158號

郵編：215011

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

特點

◎ 任意系數設定

◎ EEPROM數據保護

◎ 多種輸入模式和輸出模式選擇

◎ 所有功能從面板的按鍵進行操作

◎ 工作電流AC 110/220V 50/60Hz

一、型號及含義

二、型號及技術參數

型號	可預置段數	顯示位數	計數范圍	輸入信號	最大計數速率
TE-□48P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□48P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□49P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□49P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□72P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□72P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□94P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□94P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□49P62A	2段	6位	0∽999999	4-30V	5KHz

三、技術參數

功耗	≤5VA （at AC 220V 50HZ）
輸入信號	觸點輸入/集電極輸入/傳感器輸入,輸入電阻5KΩ,低電平0-2V,高電平30V
溢出	當測量值出現6位時顯示“------”
輸入方式	加法、減法、加減法（相位差輸入）
輸出方式	N、C、R
復位方式	手動復位、自動復位、外接信號復位
輔助電壓	DC 12V±10% 50mA max
電源電壓	AC 220V (50HZ/60HZ)
絕緣強度	100M/min以上，用500VDC兆歐表測（導電端子和裸露的非帶電金屬體間、非連接觸點間
耐壓	AC2000V,50HZ/60HZ 1min(導電端子和裸露的非帶電金屬體間、非接觸點間)
抗干擾	用噪音抗干擾模擬器的方波干擾：+2KV(電源端子間)、+500V(輸入端間)
工作環境	0-50℃ 45%-85%RH

<四、連接圖

五、面板說明：
1、位選鍵()：當進入編程狀態時,數碼管中有一位閃爍,通過此鍵可使閃爍位從高位向低位循環移動 2、增加鍵（Δ）：當進入編程狀態時，通過此鍵可使閃爍位的數字由0到9循環增加。 3、復位鍵(RST）：在正常工作時,按下復位鍵,計數器恢復初始狀態，抬起復位鍵,計數器開始計數。 4、功能鍵（SET）：在正常工作時，編程燈（SET）不亮，此時按一下功能鍵，編程燈亮，表示進入編程狀態。
六、操作指南
1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用說明：
1）、顯示器：正常工作時,上邊四位數碼管顯示當前計數值。下邊四位數碼管顯示設定值。 2）、計數值設定：利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。第一次按位選鍵（），上邊第一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定第三位、第四位數值，即設定了四位計數值；此時再按位選鍵（），下邊第一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；然后按位選鍵（），下邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定下邊第三位、第四位數值，即設定了計數器的倍率值（顯示值等于計數脈沖數乘以倍率，倍率值范圍：0.001-9.999）；這時數碼管仍在閃爍，8秒種后，閃爍停止，以上所設定的計數值、倍率值便自動存入機內。注意：在整個設定過程中,應連續進行,每兩步驟之間不應超過8秒鐘。 3）、接線端子說明： ①、GND為公共端,PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數. ②、RST為計數復位端，RST端與GND端接通，計數器恢復初始狀態；RST端GND端斷開，計數器從初始值開始計數。 ③、INPUT為計數輸入端，開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1）

2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用說明：
1）、顯示器：正常工作時，八位數碼管顯示當前計數值。 2）、計數值設定：利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。先按位選鍵（），上邊第一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定上邊第三位、第四位數值，下邊第一位、第二位、第三位、第四位數值，即設定了計數器的計數值，再按位選鍵（），只有上邊四位數碼管亮，且第一位數碼管閃爍，按增加鍵（△），設定此數值，再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值，依次類推，設定上邊第三位、第四位數值，即設定了計數器的倍率值（顯示值等于計數脈沖數乘以倍率，倍率值范圍：0.001-9.999）；這時數碼管仍在閃爍，8秒種后，閃爍停止，以上所設定的計數值、倍率值便自動存入機內。 3）、接線端子說明： ①、GND為公共端，PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數. ②、RST為計數復位端，RST端與GND端接通，計數器恢復初始狀態；RST端GND端斷開，計數器從初始值開始計數 ③、INPUT為計數輸入端，開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1）
3、TE-□49P62A（六位智能數顯計數器/長度計）使用說明
1)、功能鍵（SET）：按動此鍵將按如下順序選項

①在正常工作時，編程燈（SET）不亮，此時按一下功能鍵，編程燈亮，表示進入編程狀態。同時繼電器1指示燈（J1）亮，這時可通過位選和增加鍵，設置繼電器1的動作值（當顯示值大于或等于該值時繼電器1吸合，否則釋放）。 ②再按動功能鍵，J1燈滅，繼電器2指示燈（J2）亮，此時可設定繼電器2的動作值（當顯示值大于或等于該值時繼電器2吸合，否則釋放）。
