石油化工標準絕緣法蘭/絕緣接頭的用途及規格

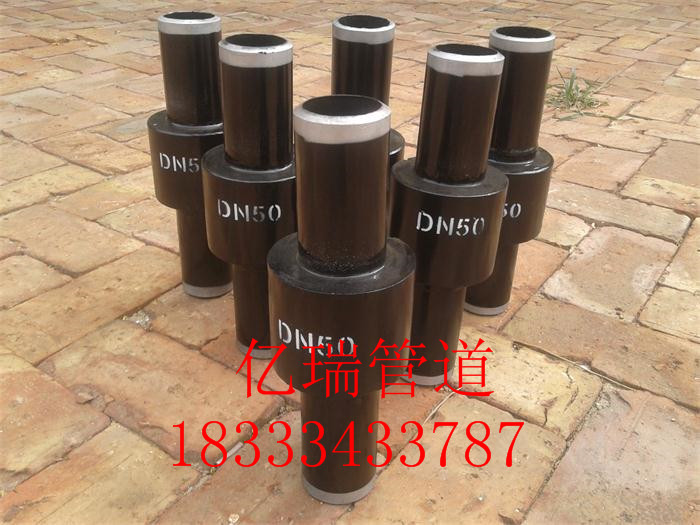

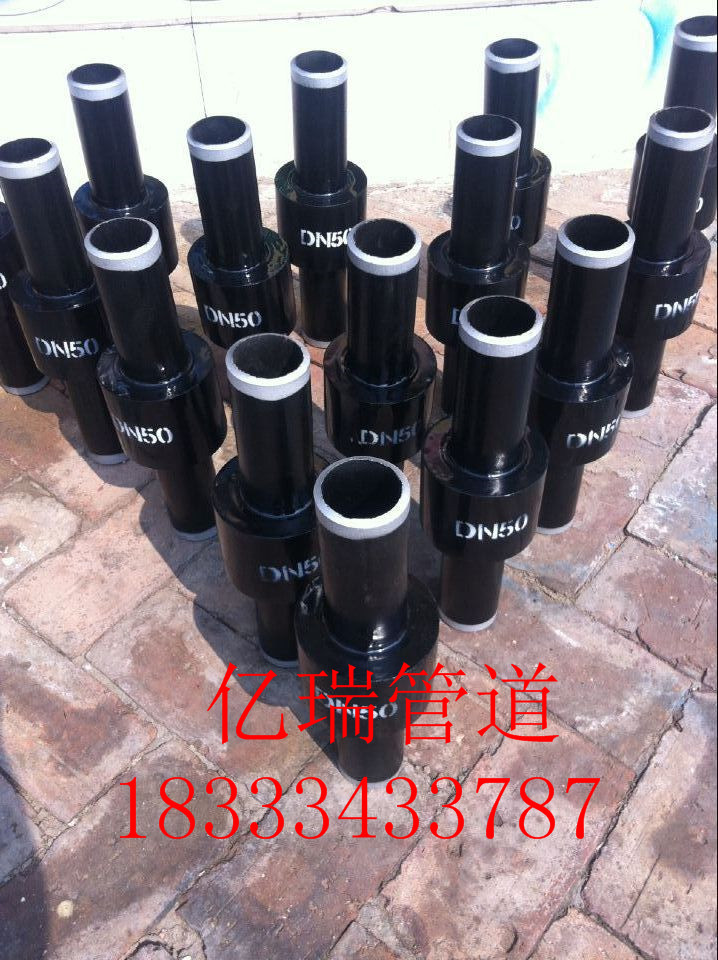

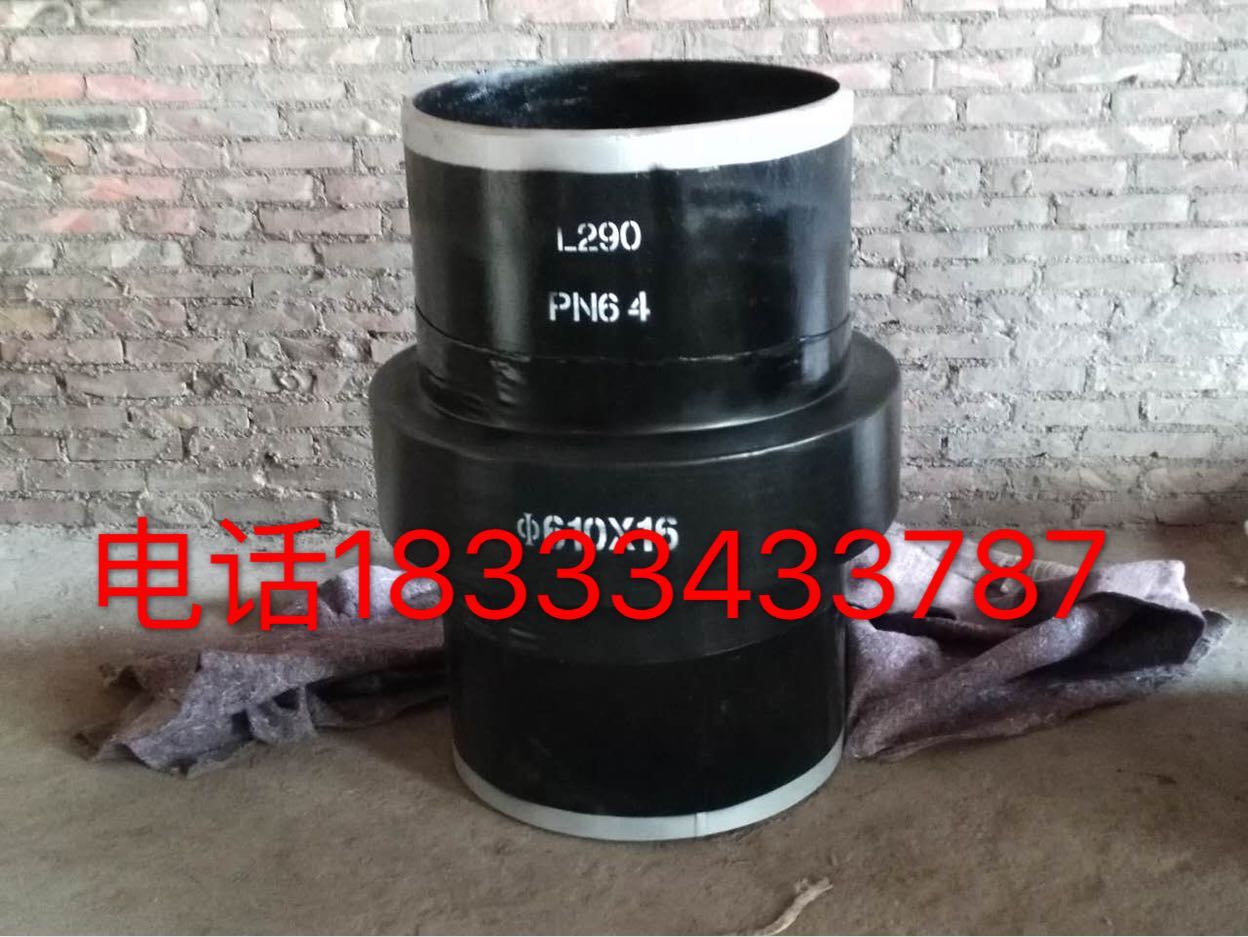

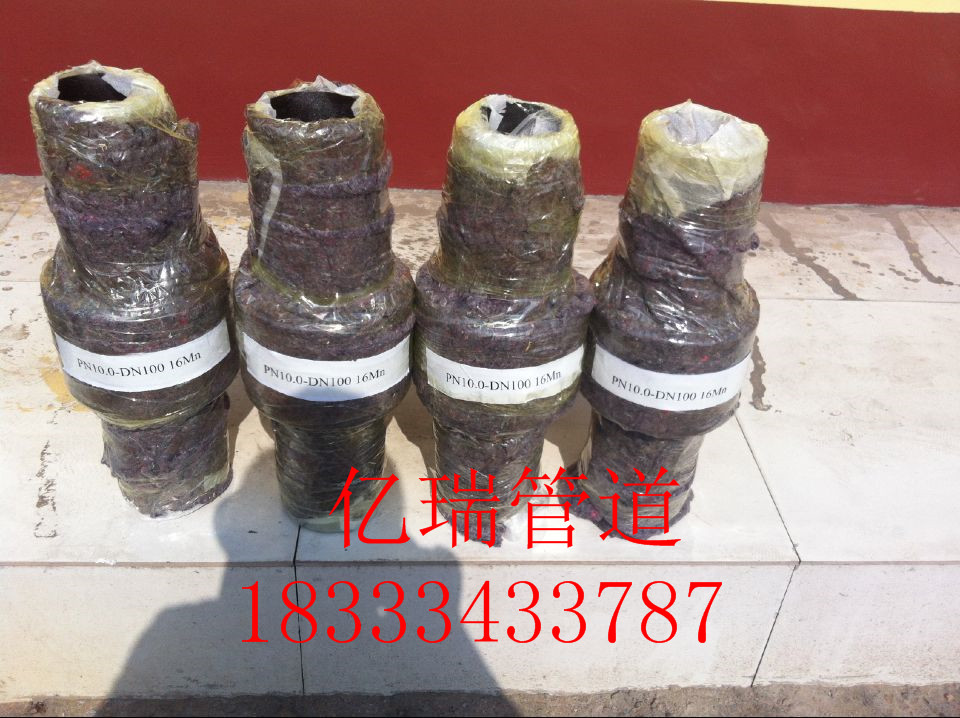

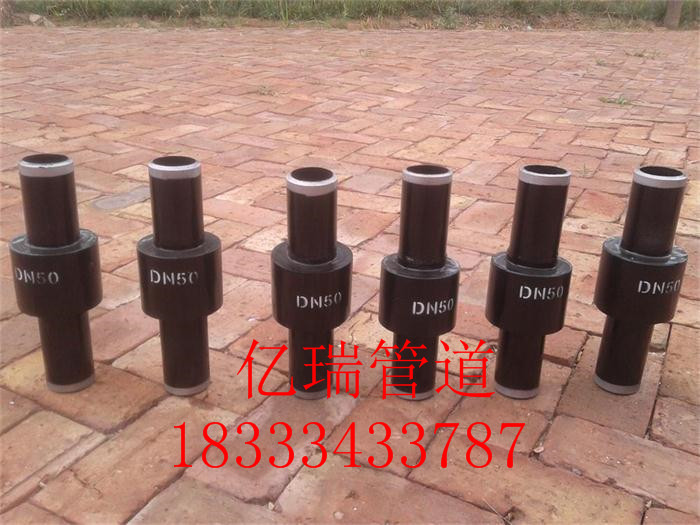

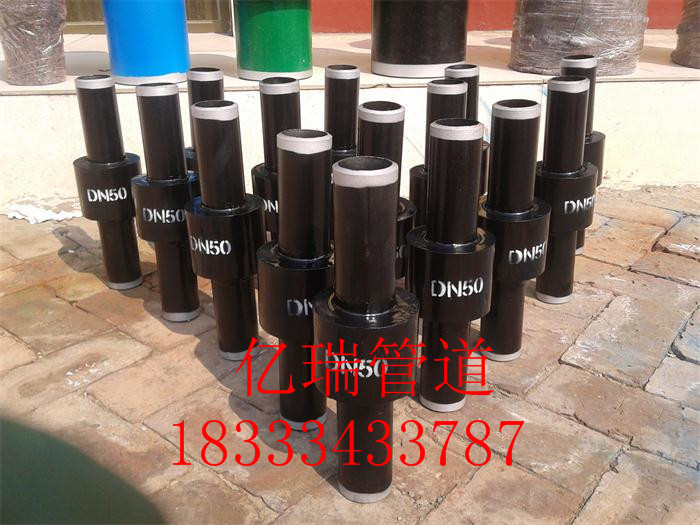

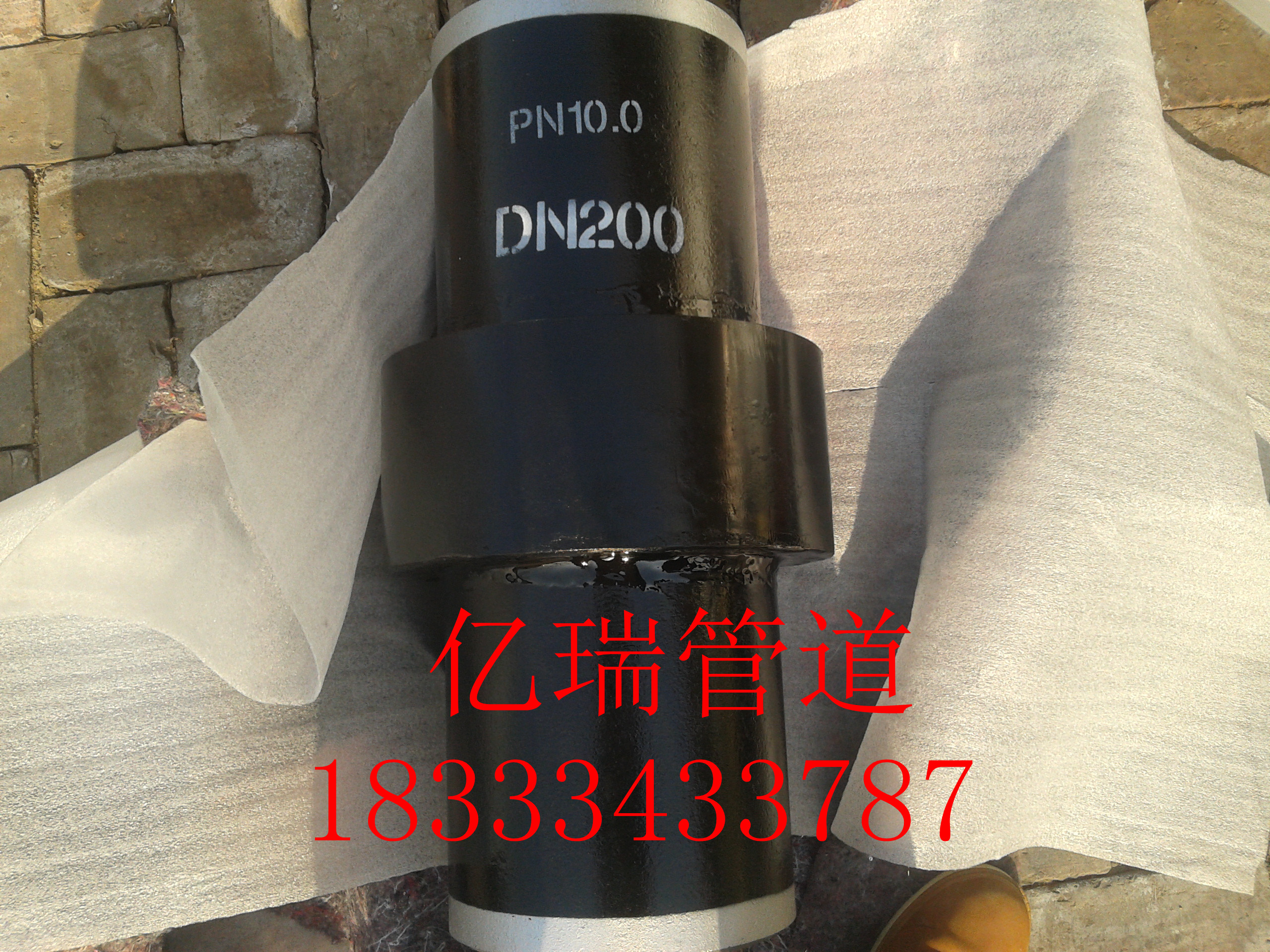

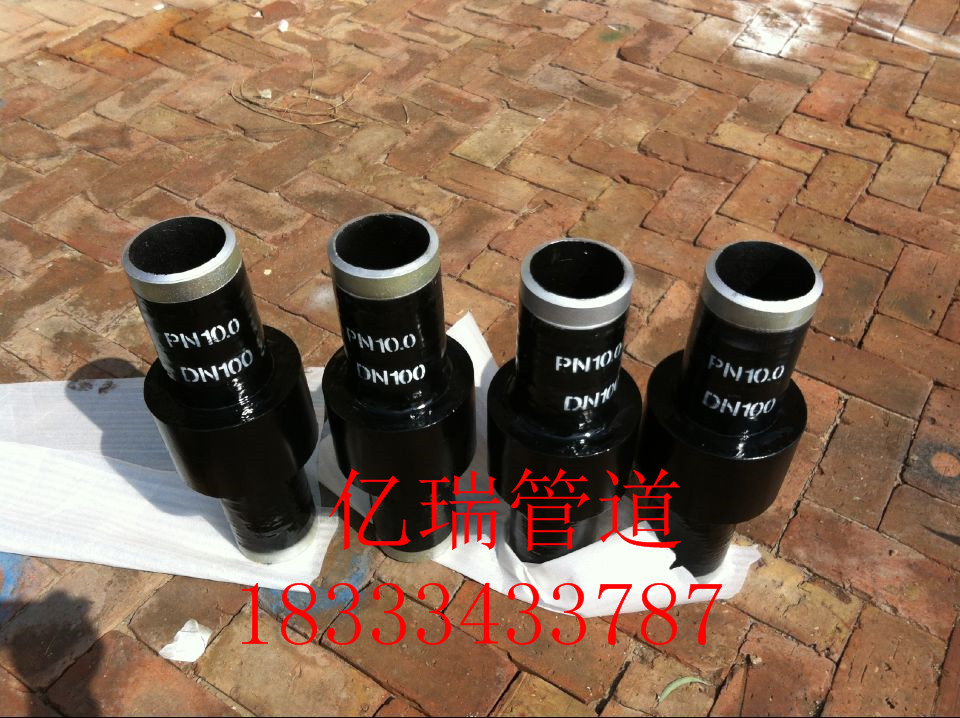

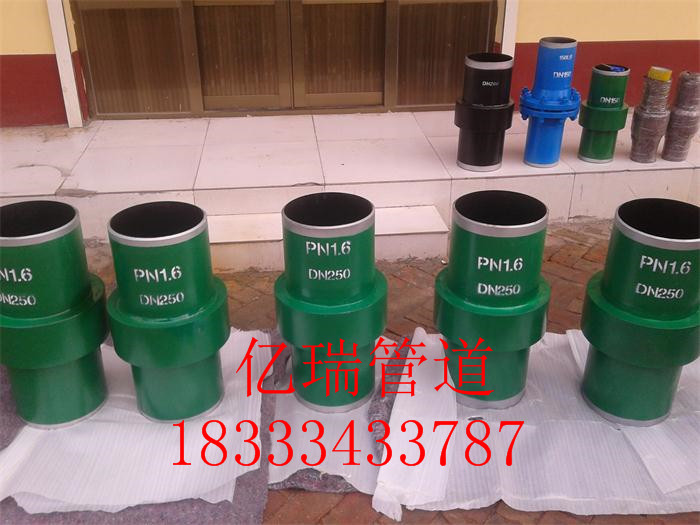

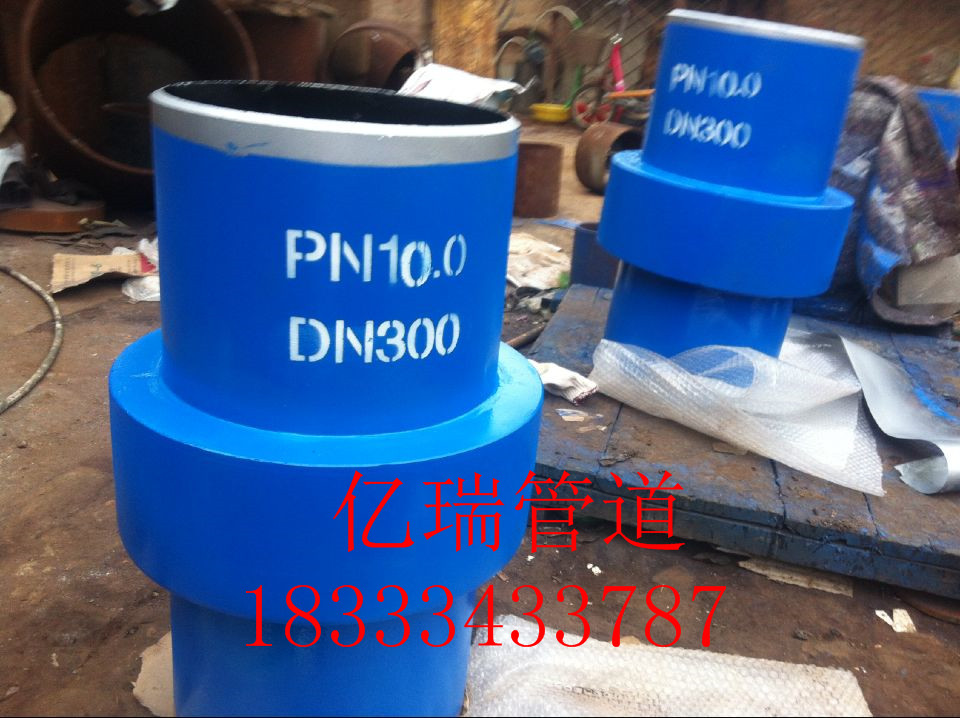

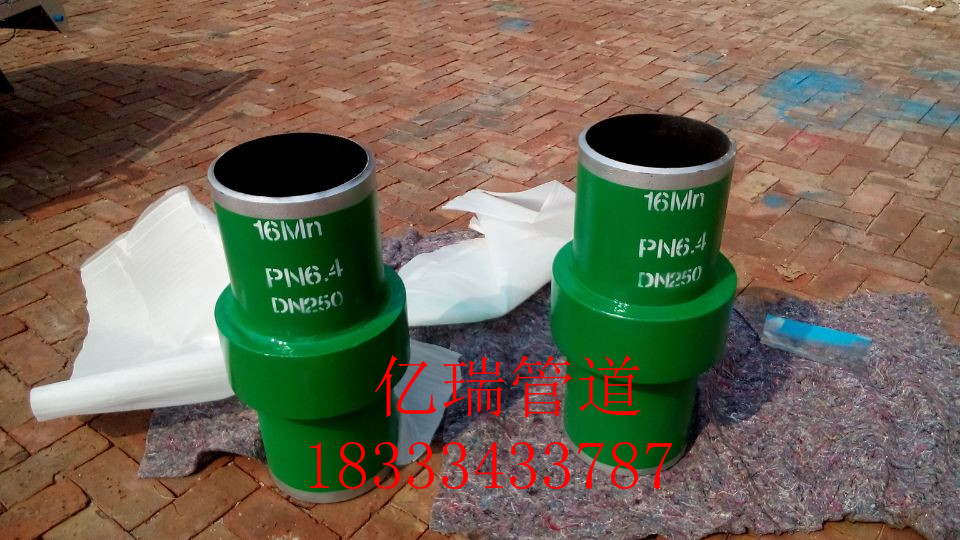

絕緣接頭（張耀銓   先生18333433787聯系QQ；2207375293）是管線輸送中為防止電化腐蝕，對管線實行陰極保護所需的重要元件，是我廠聯合有關設計院共同開發的替代絕緣法蘭的換代產品。它比絕緣法蘭剛度高、可承受彎矩大、絕緣性能高、壽命長，并可埋地安裝。 　　一、主要技術參數 　　1、適用介質：油、氣、水、礦漿等 　　2、適用溫度：—40℃～100℃ 　　3、壓力范圍：PN≤10MPa 　　4、產品規格：DN40mm～DN1000mm 　　二、特點： 　　1、國家專利產品，專利號：ZL97203819.1 　　2、絕緣性好，絕緣電阻≥10MΩ 　　3、承受彎矩大，與管線等強度。 　　4、使用壽命長。 　　5、可埋地安裝。 　　絕緣接頭的分類： 　　鋼軌絕緣接頭 　　一種高強度鋼軌絕緣接頭，是在相接兩鋼軌端部放置軌端絕緣件，而槽型絕緣板夾裝在接頭兩側，兩塊加強型魚尾板安裝在絕緣板的凹槽內，然后用高強度螺栓貫入接頭預留孔擰緊而成。第一種絕緣板是網狀玻璃布槽型絕緣板，它的第一、三、五、七層為糊狀絕緣膠，第二、六層為網狀玻璃布，第四層為加厚玻璃布；第二種絕緣板是電熱片槽型絕緣板，它的第一、三、五、七層為絕緣膠膜，第二、六層為玻璃布，第四層為帶孔的電熱片。 新型絕緣法蘭的開發　　對老式絕緣法蘭的結構進行了適用型改進。在城市燃?xì)廨斉涔こ讨校�針�?duì)城市燃?xì)廨斉涔こ虊毫Φ停≒N≤2.5MPa），管網壓力PN≤0.4MPa的特點進行改進。在管網輸配工程中運用鋼制平面法蘭代替對焊平面法蘭，法蘭絕緣墊片采用聚四氟乙烯、耐油橡膠石棉片、氯丁橡膠等材料制造，而將緊固螺栓的絕緣套及絕緣墊會二為一，且縮短絕緣套一半做成整體式高強度絕緣套墊。如圖2，將穿套墊鋼法蘭的螺栓孔擴大至能穿絕緣套墊；從而保證套墊內孔徑適合原鋼法蘭所用螺栓的要求，這樣便制成了一種特殊作用的鋼法蘭，組裝后便成了新型絕緣法蘭，其結構安裝如圖3、4所示。它既可單獨安裝，也可與連接閥門一并安裝；既節約了工程費用，又節約了現場安裝位置，是一種簡單適用的新型絕緣法蘭，且造價特別低。編輯本段絕緣原理及性能　　絕緣法蘭的工作原理是，利用絕緣法蘭中的絕緣墊片及高強度絕緣套墊的電絕緣性能進行絕緣法蘭兩邊的電絕緣進行工作的。根據工程實際
