商鋪名稱：石家莊利鼎電子材料有限公司
聯系人：王凱（先生）
聯系手機：
固定電話：
企業(yè)郵箱：wtf318@yeah.net
聯系地址：石家莊市高新區(qū)湘江道319號天山科技園
郵編：050000
聯系我時，請說是在焊材網上看到的，謝謝！

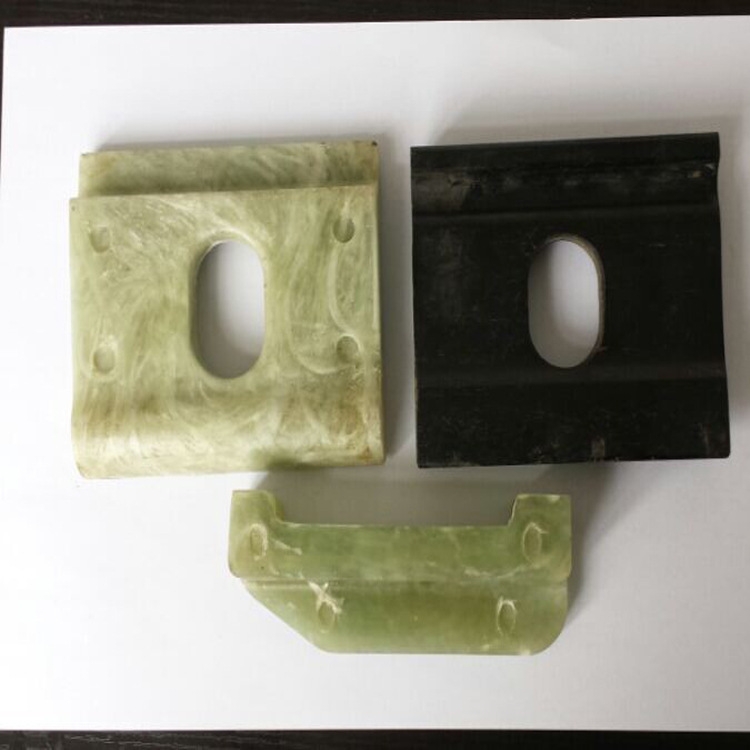

一、固化條件
加溫固化：170℃x5min（可根據實際情況做相應調整）
二、操作工藝
1、預混：將LD-158濕法成型團狀模塑料用環(huán)氧樹脂膠按比例（重量比）混合混勻，加入預混機中，將玻璃纖維切割成30～50mm的短切纖維，經蓬松后在捏合機中與樹脂膠液充分捏合至樹脂完全浸潤玻璃纖維。
2、加料：按照需要往模具內加入規(guī)定量的材料。
3、閉模：加料完后可使陽模和陰模相閉合。
4、排氣：在模腔內反應至適當時間后，卸壓松模排氣。
5、固化：固化是在模壓溫度下保持一段時間，使樹脂的縮聚反應達到要求的交聯程度，使制品具有所要求的物理機械性能為準。一般30秒至數分鐘不等，多數不超過30分鐘。過長或過短的固化時間對制品的性能都有影響。
6、脫模：脫模通常是靠頂出桿來完成的。帶有成型桿或者某些嵌件的制品應先用專門工具將成型桿等擰脫，然后進行脫模。
7、模具吹洗：脫模后，通常用壓縮空氣吹洗模腔和模具的模面，如果模具上的固著物較緊，還可用銅刀或銅刷清理，或者可用拋光劑刷等。
8、后處理：為了進一步提高制品的質量，制品脫模后也常在較高溫度下進行后處理。后處理能使固化更加的完全；同時減少或消除制品的內應力，有利于提高制品的電性能及強度。
三、包裝運輸儲存
產品為非危險品，但可燃，運輸儲存應遠離火源，隔絕熱源。產品正常儲存期為6個月，超過儲存期,經檢驗合格仍可使用。
?
