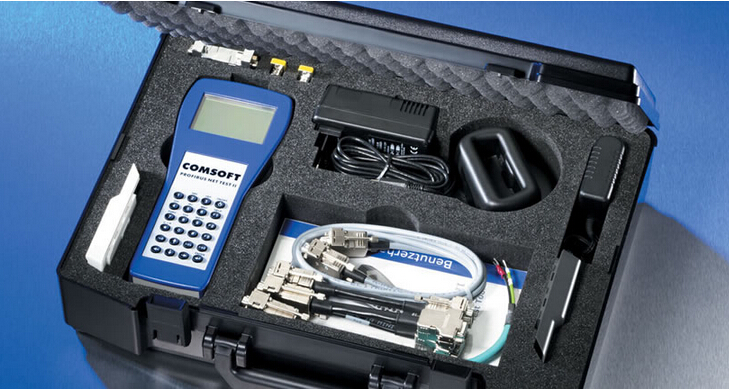

NetTEST II：PROFIBUS測試儀
高科技PROFIBUS線路分析儀
由于在PROFIBUS DP段上探測錯誤非常復雜，因此分析和測試工具在目前是必不可少的。
使用NetTEST II分析和測試工具，可系統化測試一段PROFIBUS DP。大多數常見錯誤，例如，安裝錯誤、短路、線路或屏蔽斷裂可在實際運作之前探測出和排除掉 - 無論是DP從站是否被連接、斷開、通電或斷電。
通過NetTEST II在每個PROFIBUS DP段的開頭或尾端進行線路檢查，有以下3個步驟：
1. 無端電阻測試
兩個總線端電阻都必須關斷。
2. 用一個端電阻測試
在總線遠端上的總線端電阻必須接通和通電。
3. 用兩個端電阻測試
兩個總線端電阻必須接通和通電。假如第二個總線端子通過PLC（有源PROFIBUS主站）供電，含在發貨清單中的總線斷路器可用于斷開信號線路。

■NetTEST II能夠探測和定位下列錯誤
●信號線路A和B之間的短路，顯示精確距離（以米為單位）
●信號線路A或B和屏蔽之間的短路，顯示精確距離（以米為單位）
●線路或屏蔽破裂，顯示精確距離（以米為單位）
●相互交換的信號線路A-B
●不正確或缺少總線端電阻
●總線端電阻的錯誤位置
●不允許的線路長度
●總線線路的錯誤波阻抗
●電纜的錯誤類型
●反射
●發送或接收水平差
●不允許的支線路

可以設置不同的敏感度，即使在毫伏量程。所以，最小的反射例如由一個多點接地的屏蔽引起，也可以探測到。如果在最大靈敏度下沒有顯示任何錯誤，就說明安裝相關的屏蔽或?qū)Ь�中斷處于最高質量等級。
另外，NetTEST II也生成一個從站列表，細化所有可運作的DP從站的識別碼并且能夠評測RS485接口的發送水平。在PLC正常工作期間，可檢測發送和接收水平，發現不可接受的值或反射，也可顯示實際波特率。
所有結果都會生成一個詳細的測試報告。包括，例如，一個校驗和使之能夠檢查操作的測試記錄。多達20個詳細的測試記錄可保存為文件或者在傳統電腦上打印出來，無需任何附加軟件。
NetTEST II通過鍵盤和全圖形化LCD顯示屏操作。它可通過COM口和配套的電纜可連接到電腦。

■在線功能
◆NetTEST II可用在一個運行中的PROFIBUS系統。在這種情況下，NetTEST II工作在一個全面的被動監測模式，對數據通訊進行一個全面分析，也包括PROFIBUS線路的物理狀態。
●DP從站狀態分析
每個DP從站的通訊狀態對于一個DP網絡正常工作至關重要。DP從站偶發性地失效會減少網絡的吞吐量并且常常會導致整個系統癱瘓。
NetTEST II測試DP主站和DP從站之間的數據通訊，并且顯示每個DP從站通訊狀態的所有變化。
因此，一個DP網絡可在長期工作期間監測其特定變化。沒有配置的DP從站，仍然是在線設備列表的一部分，也可以顯示在DP主站上。
●DP網絡的循環時間
NetTEST II可計算DP主站輪詢所有配置的DP從站一次所需要的時間。所測量的最大和最小值被保存和顯示。
循環時間能夠明確顯示性能問題，例如，處于間歇性故障的DP網絡。另外，循環時間顯示PROFIBUS網絡是否滿足所有系統要求，因?yàn)檠�環時間必須在任何情況下都要低于所要求的系統反應時間。
●事件觸發
事件觸發功能可全面測試故障DP從站。另外，事件觸發能夠提供單個事件的詳細分析，例如一個診斷報文。
●在線設備列表
NetTEST II檢測總線通訊并且生成一個活列表包含網絡上所有的有源主站和從站。
每個DP從站的水平顯示NetTEST II顯示每個獨立DP從站的RS485驅動輸出水平，以條形圖的形式顯示。
所測量的水平和名義范圍的任何偏差都表示有嚴重的PROFIBUS網絡問題。所有在線測試結果都保存在一個測試協議中，可復制到電腦。
●波特率掃描
NetTEST II可探測運行著的PROFIBUS的當前波特率。在波特率掃描期間，PROFIBUS上的全部信號水平都被測量和測試。

■DP 單主站功能
◆NetTEST II 是一款移動調試DP從站的超級工具。
整個PROFIBUS網絡可設置為不用PLC就能工作，例如所連接的DP從站的I/O數據可輕松地可視化和修改，因此可有效測試所連接的傳感器/執行器技術。
PROFIBUS診斷數據被分解并在與系統、模塊和通道相關的獨立位置顯示，并且符合相應的標準。
可在NetTEST II上直接配置不同的DP從站或者用配套的PROFIBUS配置軟件在電腦上配置。該配置軟件包含在發貨清單內。

■優點小結
●NetTEST II是成功運作、維護和維修任何PROFIBUS網絡的基本的必須具備的分析和測試工具。
●已的探測安裝錯誤的基本系統在分析和測試工具方面樹立了一個新標準。
●具有DP主站功能，使NetTEST II成為移動調試DP從站的最先進工具。整個PROFIBUS網絡無需使用PLC就可以調試。
●具有在線功能也使NetTEST II可探測正在運行的系統內的偶發性錯誤。因此NetTEST II是所有PROFIBUS 分析和測試工具中的全能選手。
●自動生成和歸檔詳細的測試報告可滿足先進質量管理系統的所有要求。

■技術數據
●電源:   電池包 4,8 V/1.500 mAh NiMH
●連接:   PROFIBUS
             RS485                 (DB9 插座連接器)
             RS232                 (DB9 插座連接器)

●尺寸:  230mm x 98mm x 53mm (LxWxH)
