C3807--Werlatone大功率射頻耦合器C3807-13
品牌：Werlatone
類別：大功率耦合器
型號：C3807-13
公司介紹：
Werlatone能夠承受軍事、航天及電磁兼容（EMC）環境中最0嚴苛的運行條件。
Werlatone眾多解決方案具備失配容忍特性，能在額定功率下持續運行，并適應高負載電壓駐波比（VSWR）條件。
Werlatone多倍頻程解決方案實現高達1000:1的帶寬，同時保持***的尺寸、重量與性能（SWAP）優勢。
產品簡述：

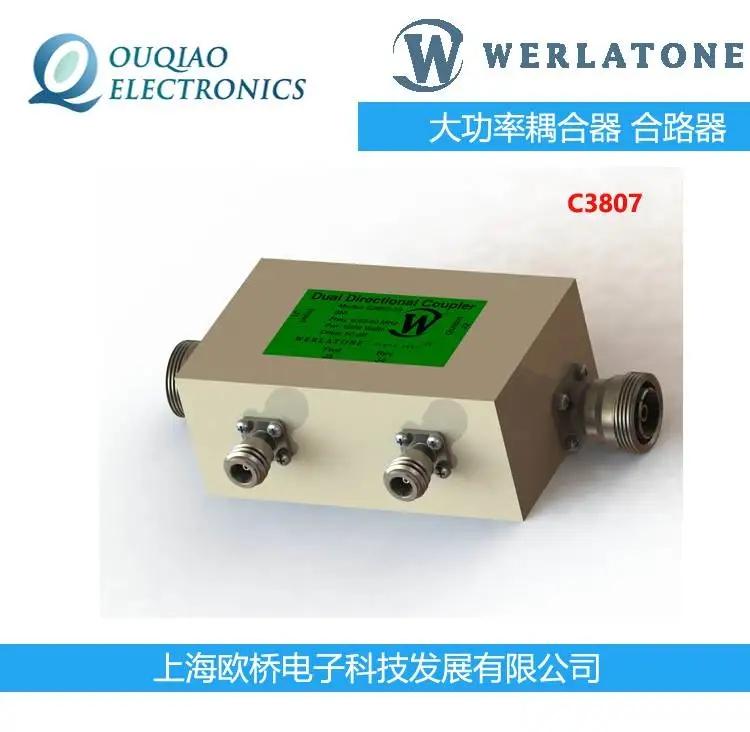

射頻耦合器--C3807型 雙向耦合器是一種高功率設計。該裝置以50 dB耦合運行，覆蓋額定功率為5250 W CW的整個0.3-30 MHz頻帶。
射頻耦合器-C3807型支持軍事和商業應用，插入損耗小于0.05 dB，耦合平坦度優于0.5 dB。
該裝置可提供各種主線和耦合端口連接器。Werlatone定向耦合器是寬帶雙向、單向和雙向耦合器。
重要的是，Werlatone的高功率設計能夠承受與軍事和EMC測試環境相關的惡劣的操作條件。
Specifications：
Coupling (dB)：50
Start Frequency (MHz)：0.3
Stop Frequency (MHz)：30
Power (Watts CW)：5250
Type：Dual Directional Coupler
Flatness ( +/- dB)：0.5
Insertion Loss (dB)：0.05
VSWR：1.10:1
Directivity (dB)：20
Size (inches)：5.0 x 3.0 x 2.24
