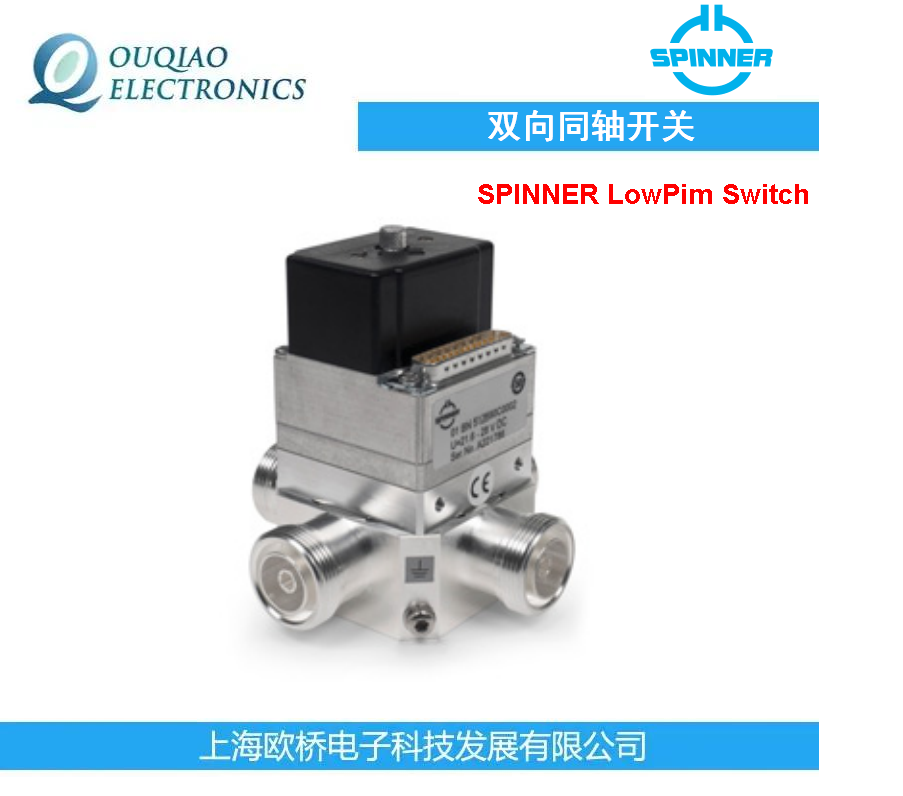

德國Spinner雙向同軸開關BN 512690C0002
品牌：Spinner
型號：BN 512690C0002
公司介紹：
Spinner總部位于德國慕尼黑，自1946年以來，領先的工業公司一直信任SPINNER為他們提供創新的產品和出色的定制解決方案。75年來一直在為其射頻技術產品制定標準，從而使信息時代更加充滿活力。
產品簡介：
射頻開關
移動通信、廣播、雷達和衛星系統以及醫療設備的發射和接收站中的歧管切換操作是通過電控或手動操作的轉換開關、雙向開關（轉換開關）或步進開關執行的。
SPINNER雙向開關使用內擺線齒輪。這項技術使得將極其緊湊的開關驅動器和非常短的開關時間相結合成為可能。復雜的機械設計保證了輔助觸點（例如用于載體安全回路）在打開和關閉RF觸點之前和之后都會被啟動。因此，SPINNER開關可靠地防止了負載下的意外切換（“熱切換”）。在需要超快開關時間的地方，比如在雷達系統中，使用帶pin二極管的電子開關。
SPINNER開關具有以下優點：
低插入損耗和高隔離
整個頻率范圍內的低VSWR
開關時間短，可靠性高
機械驅動開關的切換周期使用壽命長達200萬
pin二極管開關的使用壽命幾乎無限
Spinner雙向同軸開關BN 512690C0002產品介紹：
雙向開關DPDT，帶7-16個連接器，閉鎖
特點：
脈沖電磁驅動
光學位置指示器
手動操作
高級聯鎖觸點
端部位置信號觸點
規格參數：
連接器：7-16母頭
頻率范圍：0-6GHz
耐壓：≤4.0kV
平均功率：100兆赫 ≤5.0千瓦
230兆赫 ≤3.5千瓦
700兆赫 ≤2.0千瓦
駐波比： 100兆赫 ≤1.02
230兆赫 ≤1.02
700兆赫 ≤1.04
隔離：100兆赫/230兆赫/700兆赫 ≥80 dB
插入損耗:≤0.05 dB
工作電壓:25V DC±12%
控制電壓:25V DC±12%
工作電流:≤1.1 A
切換時間:≤100ms
機械壽命（周期）:≥500000
環境溫度:-10°C≤Q≤+60°C
重量:≈1.2公斤
