德國Schwarzbeck垂直有源單極天線VAMP 9243 B
品牌：Schwarzbeck
型號：VAMP 9243 B
汽車天線/棒狀天線/有源天線
公司介紹：
Schwarzbeck是一家著名的電磁兼容（EMC）測試設備和測試天線的專業生產廠家，擁有超過60年的經驗。該公司以其精密測量技術而聞名，并提供各種EMC測試設備和校準服務。
產品類型和應用領域
Schwarzbeck的產品包括：
EMI測試天線：如環形天線、寬帶天線、雙錐天線、對數周期天線等。
EMS測試天線：如高增益對數周期天線、喇叭天線等。
人工電源網絡（LISN）：如NNBM 8124單路徑汽車電子人工電源網絡。
這些產品廣泛應用于各種電磁兼容標準的測試，包括CISPR 11、CISPR 22、CISPR 25（汽車電子）、IEC 61000-4-3、ISO 11452-2、MIL-STD-461E、GJB 151A/152A等。
技術特點和優勢
Schwarzbeck的產品具有以下技術特點和優勢：
高精度：所有產品均帶有ISO 17025標準的校準證書和校準數據。
廣泛的應用范圍：適用于多種電磁兼容標準測試。
通過這些特點和優勢，Schwarzbeck在電磁兼容測試領域中占據了重要的地位，并得到了眾多EMC認證實驗室的廣泛使用。
產品介紹：

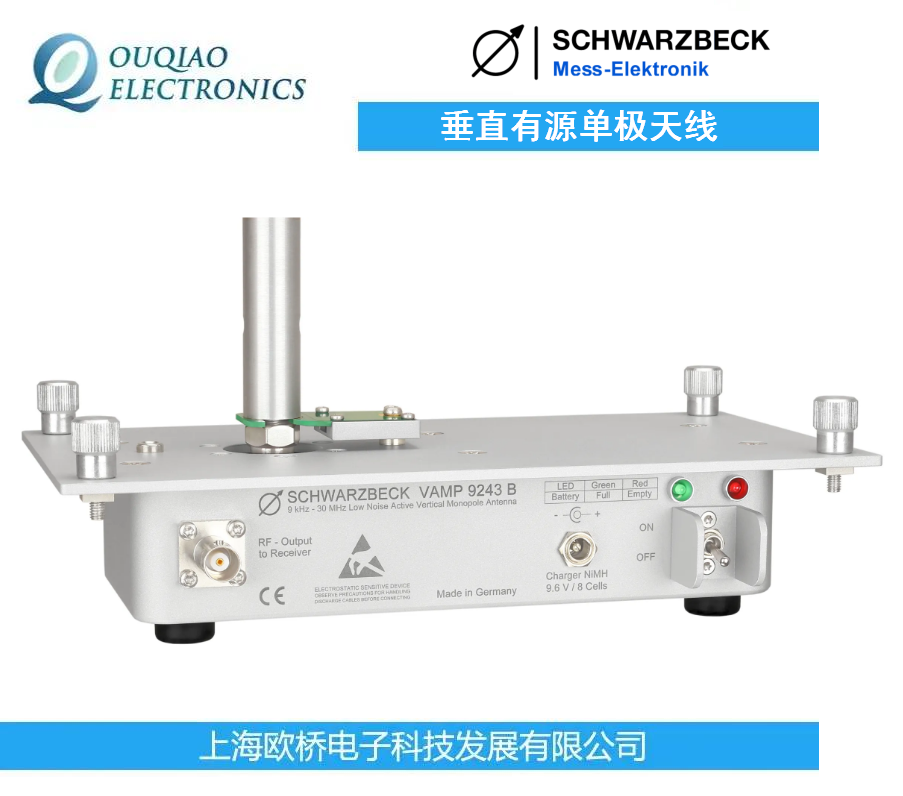

VAMP 9243 B是一種低噪聲、有源、垂直單極天線，可用于測量9 kHz至30 MHz頻率范圍內的電場，符合CISPR 16-1-4、CISPR 25、MIL-STD-461、ANSI C63.5、IEE 291和許多其他標準。根據MIL-STD-461F標準，天線可以配備多種附件，如接地平面、校準適配器、分壓器和接合套件。
規格參數：
標稱頻率范圍：9 kHz…30 MHz
可用頻率范圍：9 kHz…60 MHz
天線系數：10dB/m±1dB
標稱輸出阻抗：50歐姆
駐波比：<2，典型值.< 1.5
輸出連接器：BNC母頭
輸出回波損耗：典型值.>15分貝
場強范圍（1m桿）：max.125 dBμV/m
場強范圍（0.5米桿）：max.131 dBμV/m
電源：8節鎳氫電池AA
建議電池充電器：ACS 110
桿長：2x500mm；1x 40毫米
桿直徑：16mm
安裝螺紋：M8
材料：鋁
外殼尺寸：80 x 80 x 145毫米
頂板：220毫米x 120毫米
安裝螺紋：1/4英寸和3/8英寸
重量：~1kg
Option：
鋁制接地板:VAMP 9243 B天線和安裝在AM 9144桅桿系統上的接地平面
VT 9243 B:VAMP 9243 B棒狀天線的20 dB分頻器
CA 9243 B:桿式天線校準適配器VAMP 9243/9243 B
