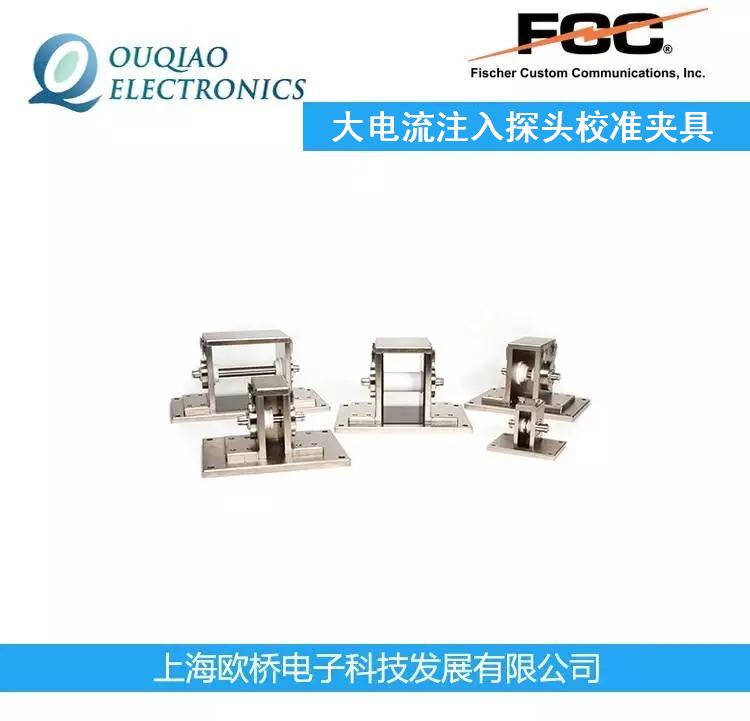

FCC大電流注入探頭F-150校準夾具FCC-BCICF-150
型號：FCC-BCICF-150
配套探頭：F-150
品牌：FCC
F-150的設計目的是將傳導抗擾度測試的使用范圍擴展到800 MHz–2.1 GHz的帶寬，結合了 高功率額定值和緊湊的尺寸。它可用于臺架試驗中單個電纜線束的試驗，也可用于車內電纜線束的試驗。按照ISO 11451–4/ISO 11452-4、Mil-Std.461/462 D/E版和FAA DO-160 D/E版中使用的標準替代法試驗方法。F-150需要20瓦的功率，才能將高達300毫安的電流發展成具有100Ω回路阻抗的校準夾具。
The F-150 has been designed to extend the use of conducted immunity testing over the bandwidth of 800 MHz – 2.1 GHz, combining high efficiency, high power rating, and compact size. It can be used in the testing of individual cable harnesses during benchtop testing as well as cable harnesses inside vehicles. Per standard substitution method test methods used in ISO 11451– 4/ISO 11452-4, Mil-Std. 461/462 Rev D/E, and FAA DO-160 Rev D/E. The F-150 requires 20 watts to develop up to 300 milliamperes into a calibration fixture with a 100 Ω loop line impedance.
F-150 產品詳情：
PRODUCT：F-150
FREQUENCY：800 MHz - 2.1 GHz
RATED WATTS (CW)：250
HIGH-EFFICIENCY BANDPASS INSERTION LOSS / FREQ lt;7 db / 950 mhz - 2.0 ghz
INNER DIAMETER (MM)：32
OUTER DIAMETER (MM)：98
HEIGHT (MM)：38
CALIBRATION FIXTURE：FCC-BCICF-150
STANDARDS：ISO 11452-4
FCC大電流注入探頭夾具FCC-BCICF-150
型號：FCC-BCICF-150
配套探頭：F-150
FCC電流探頭F-150
型號：F-150
Inner Diameter (mm):32
Calibration Fixture：
FCC-BCICF-150
Height (mm)：38
Outer Diameter (mm)：98
High Efficiency Bandpass Insertion Loss / Freq #
<7dB/950MHz - 2.0GHz
Rated Watts (CW)：250
Usable Frequency：800MHz – 2.1GHz
FCC大電流注入探頭夾具系列型號：
FCC-BCICF-1
FCC-BCICF-1-HV
FCC-BCICF-2
FCC-BCICF-2-1
FCC-BCICF-4
FCC-BCICF-4-HV
FCC-BCICF-6-150
FCC-BCICF-150-2
F-040128-1008-2A
F-070601-1008-2
F-080409-1008-2
F-080728-1008-2
F-080915-1008-2
F-161012-1008-2
FCC-BCICF-150-1
典型產品：
1 F-120-1 大電流注入探頭，可用頻率：10kHz－100MHz；額定功率：100瓦；內徑/外徑/厚度：40/127/70；校準夾具：FCC-BCICF-1
2 F-120-2 大電流注入探頭，可用頻率：10kHz－230MHz；額定功率：100瓦；內徑/外徑/厚度：40/127/70；校準夾具：FCC-BCICF-1
3 F-120-3 大電流注入探頭，可用頻率：10kHz－100MHz；額定功率：100瓦；內徑/外徑/厚度：40/127/70；校準夾具：FCC-BCICF-1
4 F-120-3A 大電流注入探頭，可用頻率：10kHz－230MHz；額定功率：200瓦；內徑/外徑/厚度：40/127/134；校準夾具：FCC-BCICF-4
5 F-120-3A-1 大電流注入探頭，可用頻率：10kHz－230MHz；額定功率：200瓦；內徑/外徑/厚度：40/127/134；校準夾具：FCC-BCICF-4
6 F-120-3B 大電流注入探頭，可用頻率：10kHz－100MHz；額定功率：100瓦；內徑/外徑/厚度：32/94/64；校準夾具：FCC-BCICF-1
7 F-120-4 大電流注入探頭，可用頻率：10kHz－175MHz；額定功率：125瓦；內徑/外徑/厚度：40/127/70；校準夾具：FCC-BCICF-1
8 F-120-5 大電流注入探頭，可用頻率：10kHz－100MHz；額定功率：100瓦；內徑/外徑/厚度：65/142/53；校準夾具：FCC-BCICF-3
9 F-120-6 大電流注入探頭，可用頻率：10kHz－400MHz；額定功率：100瓦；內徑/外徑/厚度：40/127/70；校準夾具：FCC-BCICF-1
