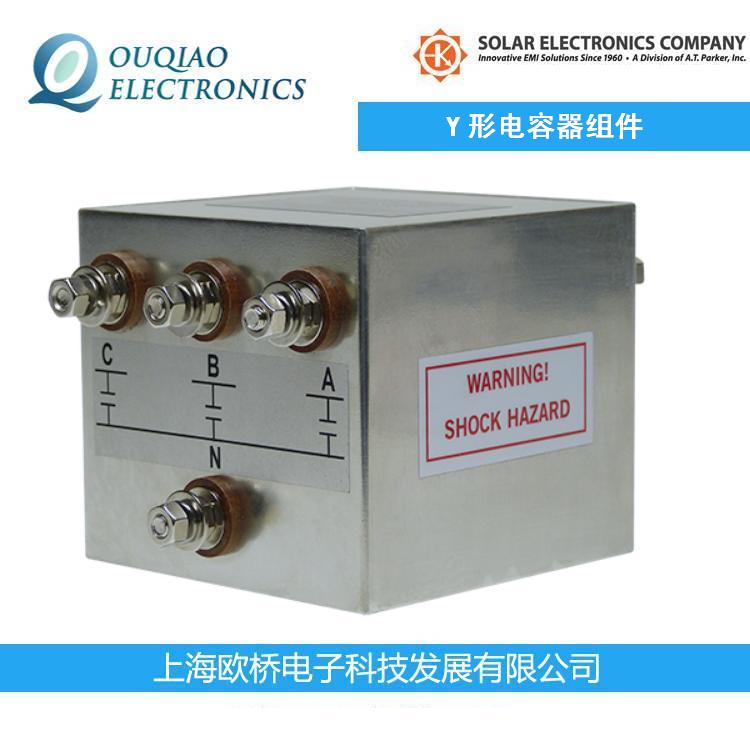

Solar 10uF三相Y形電容器組件
品牌：Solar Electronics
型號：9146-1
用于 RFI/EMI 測試設置
產品介紹
9146-1三相“Y形”電容器設備包含三個10μF的“Y形”配置電容器。提供從每條線路到中性線的10μF電容。
主要技術規格：
電容：3x10μF±10% @25°C
額定電壓：60Hz時270 VAC，400Hz時135 VAC
額定電流：100A （受1/4-28螺紋端子限制）
溫度：-55°C至100°C （125°C 電壓降額50%）
耗散因數：<1% @25°C
介電強度：兩倍額定電壓@25°C
絕緣電阻：在額定電壓或以下兩分鐘內，絕緣電阻將超過2500 MΩ @25°C線到中性線。但是，由于單元中內置了泄放電阻，無法測量超過500kΩ的絕緣電阻。
泄放電阻器：包括500kΩ的線路到中性線內部泄放電阻器
壽命測試：可承受600 VDC @85°C的應用250小時
端子：1/4-28螺紋直通螺柱
尺寸：4.50英寸寬x4.00英寸高x4.50英寸深（11.43厘米x10.16厘米x11.43厘米）
帶連接器的尺寸：6.50英寸寬x4.00英寸高x4.50深（16.51厘米x10.16厘米x11.43厘米）
重量：2.73磅（1.24公斤）
盒裝重量（大約）：4磅（1.81公斤）
