Solar 10uF三相三角形電容器組件
品牌：Solar Electronics
型號：9133-1
用于RFI/EMI 測試設置
產品介紹

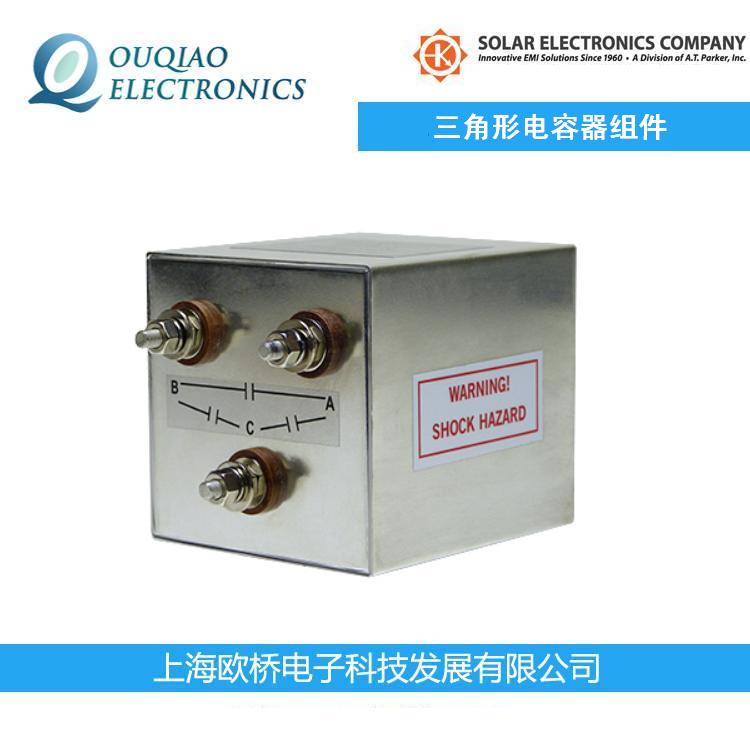

9133-1型線對線三相電容器組件方便的設備包含三個電容器，每個10μF，連接以提供從A相到B、A到C和B到C的電容。電容器的額定電壓為270VAC。作為一項安全功能，每個電容器都與一個500K電阻器并聯，以防止電源斷開后電壓電荷留在組件上。它配有1/4-28直通螺柱，便于將三相電源連接到高達100A的三相負載。
主要技術規格：
電容：3x10μF±10% @25°C
額定電壓：60Hz時270 VAC，400 Hz時135 VAC
額定電流：100A（受1/4-28螺紋端子限制）
溫度：-55°C至100°C （125°C 電壓降額50%）
耗散因數：<1% @25°C
介電強度：兩倍額定電壓@25°C
絕緣電阻：在額定電壓或以下兩分鐘內，絕緣電阻將超過2500兆歐@25°C線對線。但是，由于單元中內置了泄放電阻，無法測量超過500kΩ的絕緣電阻。
泄放電阻器：包括500kΩ的線對線內部泄放電阻器
壽命測試：可承受600 VDC @85°C的應用250小時
端子：1/4-28螺紋直通螺柱
尺寸：4.50英寸寬x4.00英寸高x4.50英寸深（11.43厘米x10.16厘米x11.43厘米）
帶連接器的尺寸：6.50英寸寬x4.00英寸高x4.50英寸深（16.51厘米×10.16厘米x11.43厘米）
重量：2.73磅（1.24公斤）
盒裝重量（大約）：4磅（1.81公斤）
