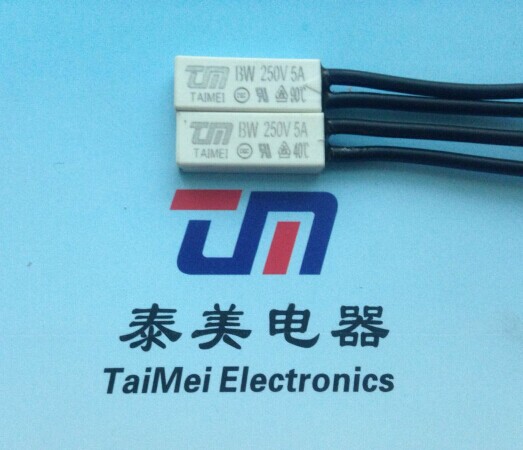

●BW9700熱保護器應用范圍
⑴ 鎮流器專業溫度開關
⑵ 熒光燈熱保護器
⑶ 電機溫度開關
⑷ 馬達溫控開關
⑸ 變壓器溫度保護器
⑹ 過膠機熱敏開關
⑺ 可充電電池溫度繼電器
⑻ 螺線管限溫器
⑼ 家用電器突跳式溫控器
⑽ PCB板繼電器
●BW9700熱保護器工作原理
BW9700系列產品是一種用雙金屬片作為感溫元件的熱保護器，電器正常工作時，雙金屬片處于自由狀態，觸點處于閉合/斷開狀態，當溫度升高至動作溫度值時，雙金屬元件受熱產生內應力而迅速動作，打開/閉合觸點,切斷/接通電路，從而起到熱保護作用。當漸度降到重定溫度是觸點自動閉合/斷開，恢復正常工作狀態。
●BW9700熱保護器產品優勢
⑴ 體積小，便于安裝
⑵ 速動型雙金屬片，反應速度快
⑶ 壽命高達10000次以上
⑷ 防真空浸漆工藝
⑸ 可替代SENSATA 17AM 7AM, 韓國SEK ST-22等國外產品
●BW9700熱保護器技術參數
⑴ 觸點形式：常開、常閉
⑵ 觸點容量 （15A/12VDC 12A/24VDC 10A/120VAC 8A/250VAC）
⑶ 常態接觸電阻≤50mΩ
⑷ 絕緣電阻 ≥100mΩ
|
產品型號 |
長（MM） |
寬(MM) |
高(MM) |
|
20-鐵殼 |
20 |
7.4 |
3.8 |
|
20-塑膠 |
20 |
8.0 |
4.2 |
|
15-鐵殼 |
15 |
6.7 |
3.2 |
|
15-塑膠 |
15 |
7.2 |
3.8 |
●BW9700熱保護器動作復位對照表
|
代碼 |
動作溫度 |
復位溫度 |
代碼 |
動作溫度 |
復位溫度 |
|
40 |
40±5℃ |
≥30℃ |
105 |
105±5℃ |
70±12℃ |
|
45 |
45±5℃ |
≥30℃ |
110 |
110±5℃ |
75±12℃ |
|
50 |
50±5℃ |
≥30℃ |
115 |
115±5℃ |
80±12℃ |
|
55 |
55±5℃ |
≥30℃ |
120 |
120±5℃ |
85±12℃ |
|
60 |
60±5℃ |
40±10℃ |
125 |
125±5℃ |
90±12℃ |
|
65 |
65±5℃ |
45±10℃ |
130 |
130±5℃ |
95±12℃ |
|
70 |
70±5℃ |
50±10℃ |
135 |
135±5℃ |
100±12℃ |
|
75 |
75±5℃ |
55±10℃ |
140 |
140±5℃ |
105±12℃ |
|
80 |
80±5℃ |
60±10℃ |
145 |
145±5℃ |
110±12℃ |
|
85 |
85±5℃ |
65±10℃ |
150 |
150±5℃ |
115±12℃ |
|
90 |
90±5℃ |
70±10℃ |
155 |
155±5℃ |
120±12℃ |
|
95 |
95±5℃ |
75±10℃ |
160 |
160±5℃ |
125±12℃ |
|
100 |
100±5℃ |
80±10℃ |
特殊規格可根據顧客要求制定 |
||
●BW9700熱保護器注意事項
⑴ 采用接觸感溫式安裝時，應使產品貼緊被控器具的安裝面。
⑵ 安裝時不可把塑膠或金屬外殼壓塌或使其變形，以免影響性能。
⑶ 金屬外殼產品有加絕緣外套的在安裝中不可把外加絕緣套去掉不用或壓破，避免造成漏電，確保使用安全。
⑷ 產品在不大于5A電流的電路中使用，應選擇銅芯截面為0.4-0.75㎜2導線與之連接。
⑸ 產品應在相對濕度小于90%，環境溫度40℃以下通風、潔凈、干燥、無腐蝕性氣體的場所中存放。
UL認證、CUL認證、VDE認證、RoHS認證
通過以下認證
