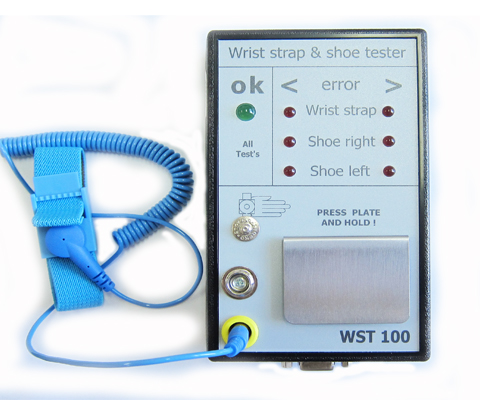

德國KLEINWACHTER WST100手腕帶靜電鞋綜合測試儀
同時檢測防靜電手腕帶及靜電鞋的靜電消散電阻，可與門禁系統互聯報警
特點
* 可選擇分開測試或同時測試手腕帶及靜電鞋。
* 故障數據統計功能，異常數據會被保存；
* 自行設置上下限值及校準，滿足不同ESD標準；
* 7個LED燈顯示狀態：綠色LED=表示接地良好；紅色LED亮同時蜂鳴音=接地故障。
* 可選用直插式充電器及NiMH可充電電池，進行長時間測量。
* 電池供電，方便易用，應用廣泛；
* 靜電鞋測試電極內置60V/0.5A繼電器，可聯鎖控制報警。
應用及原理
在進入ESD防護區域之前，需做好靜電防護工作，如檢測穿戴的手腕帶及靜電鞋的接地性能是否良好，而使用WST-100綜合測試儀則是解決這一問題的較簡便方案。
測量順序：
測試手腕帶香蕉插頭端到指尖的電阻
測試左鞋到指尖的電阻
測試右鞋到指尖的電阻
1、若所有阻值都在安全限值內，綠色LED燈亮且伴隨聲音提示。
2、若其中一項或多項電阻異常，無提示音，對應紅色LED燈或紅色 LED燈亮起報警。
3、若測試到多種接地故障，紅色LED燈則會同時顯示，如：手腕帶電阻高于上限，同時左鞋低于下限，相應顯示燈同時亮起。
4、若手指未觸碰測試板，顯示燈顯示2S后，測試儀自動關機。
測試模式選擇在模式設置中，你可以選擇：
測試模式;
只測試防靜電手腕帶;
只測試靜電鞋（使用雙鞋測試電極）;
測試手腕帶及靜電鞋（雙鞋測試電極）;
測試手腕帶及靜電鞋（單鞋測試電極）
繼電器模式：
報警模式（檢測到故障時觸發繼電器）;
門禁控制模式（接地狀態良好，觸發繼電器，打開門禁）
注：繼電器觸點輸出為常開（NO），大負載60V/0.5A 規格尺寸
用戶也可定制上下限值：
限值范圍：下限值0-2 MOhm 上限值5-200MOhm
選型
型號 說明配置WST-100手腕帶靜電鞋測試儀套件手腕帶測試儀WST100靜電鞋測試電極WST100 SE4×AA Mignon Alkaline電池使用說明校準證 選配附件WST-100 RE 校準電阻用于設置下/上限值，附校準證 選配附件 4& Kleinwachter TOM600重錘式表面電阻測試儀#215;NiMH 可充電電池；直插式充電器（連接靜電鞋測試電極）。 選配附件PC連接線；軟件安裝盤。 選配附件WST100-WB墻板說明正面德文說明，背面英文說明，可用雙面貼將Wst100固定在墻板上
