階梯環填料，規整填料 規整填料是按一定的幾何構形排列，整齊堆砌的填料。規整填料種類很多，根據其幾何 結構可分為格柵填料、波紋填料、脈沖填料等。 格柵填料 （1）格柵填料是以條狀單元體經一定規則組合而成的，具有多種結構形式。工業上應 用最早的格柵填料為木格柵填料。目前應用較為普遍的有格里奇格柵填料、網孔格柵填料、 蜂窩格柵填料等，其中以格里奇格柵填料最具代表性。 格柵填料的比表面積較低，主 要用于要求壓降小、負荷大及防堵等場合。 波紋填料 （2）波紋填料目前工業上應用的規整填料絕大部分為波紋填料，它是由許多波紋薄板 組成的圓盤狀填料， 波紋與塔軸的傾角有 30°和 45°兩種， 組裝時相鄰兩波紋板反向靠疊。 各盤填料垂直裝于塔內，相鄰的兩盤填料間交錯 90°排列。 波紋填料按結構可分為網 波紋填料和板波紋填料兩大類，其材質又有金屬、塑料和陶瓷等之分。 金屬絲網波紋 填料是網波紋填料的主要形式，它是由金屬絲網制成的。金屬絲網波紋填料的壓降低，分離 效率很高，特別適用于精密精餾及真空精餾裝置，為難分離物系、熱敏性物系的精餾提供了 有效的手段。盡管其造價高，但因其性能優良仍得到了廣泛的應用。 金屬板波紋填料 是板波紋填料的一種主要形式。該填料的波紋板片上沖壓有許多 f5mm 左右的小孔，可起到 粗分配板片上的液體、加強橫向混合的作用。波紋板片上軋成細小溝紋，可起到細分配板片 上的液體、增強表面潤濕性能的作用。金屬孔板波紋填料強度高，耐腐蝕性強，特別適用于 大直徑塔及氣液負荷較大的場合。 金屬壓延孔板波紋填料是另一種有代表性的板波紋 填料。它與金屬孔板波紋填料的主要區別在于板片表面不是沖壓孔，而是刺孔，用輾軋方式 在板片上輾出很密的孔徑為 0.4～0.5mm 小刺孔。其分離能力類似于網波紋填料，但抗堵能 力比網波紋填料強，并且價格便宜，應用較為廣泛。波紋填料的優點是結構緊湊，阻 力小，傳質效率高，處理能力大，比表面積大（常用的有 125、150、250、350、500、700 等幾種） 。波紋填料的缺點是不適于處理粘度大、易聚合或有懸浮物的物料，且裝卸、清理
困難，造價高。
規整填料 規整填料是按一定的幾何構形排列，整齊堆砌的填料。規整填料種類很多，根據其幾何 結構可分為格柵填料、波紋填料、脈沖填料等。 格柵填料 （1）格柵填料是以條狀單元體經一定規則組合而成的，具有多種結構形式。工業上應 用最早的格柵填料為木格柵填料。目前應用較為普遍的有格里奇格柵填料、網孔格柵填料、 蜂窩格柵填料等，其中以格里奇格柵填料最具代表性。 格柵填料的比表面積較低，主 要用于要求壓降小、負荷大及防堵等場合。 波紋填料 （2）波紋填料目前工業上應用的規整填料絕大部分為波紋填料，它是由許多波紋薄板 組成的圓盤狀填料， 波紋與塔軸的傾角有 30°和 45°兩種， 組裝時相鄰兩波紋板反向靠疊。 各盤填料垂直裝于塔內，相鄰的兩盤填料間交錯 90°排列。 波紋填料按結構可分為網 波紋填料和板波紋填料兩大類，其材質又有金屬、塑料和陶瓷等之分。 金屬絲網波紋 填料是網波紋填料的主要形式，它是由金屬絲網制成的。金屬絲網波紋填料的壓降低，分離 效率很高，特別適用于精密精餾及真空精餾裝置，為難分離物系、熱敏性物系的精餾提供了 有效的手段。盡管其造價高，但因其性能優良仍得到了廣泛的應用。 金屬板波紋填料 是板波紋填料的一種主要形式。該填料的波紋板片上沖壓有許多 f5mm 左右的小孔，可起到 粗分配板片上的液體、加強橫向混合的作用。波紋板片上軋成細小溝紋，可起到細分配板片 上的液體、增強表面潤濕性能的作用。金屬孔板波紋填料強度高，耐腐蝕性強，特別適用于 大直徑塔及氣液負荷較大的場合。 金屬壓延孔板波紋填料是另一種有代表性的板波紋 填料。它與金屬孔板波紋填料的主要區別在于板片表面不是沖壓孔，而是刺孔，用輾軋方式 在板片上輾出很密的孔徑為 0.4～0.5mm 小刺孔。其分離能力類似于網波紋填料，但抗堵能 力比網波紋填料強，并且價格便宜，應用較為廣泛。 波紋填料的優點是結構緊湊，阻 力小，傳質效率高，處理能力大，比表面積大（常用的有 125、150、250、350、500、700 等幾種） 。波紋填料的缺點是不適于處理粘度大、易聚合或有懸浮物的物料，且裝卸、清理 困難，造價高。 （3）脈沖填料脈沖填料是由帶縮頸的中空棱柱形個體，按一定方式拼 裝而成的一種規整填料。脈沖填料組裝后，會形成帶縮頸的多孔棱形通道，其縱面流道交替 收縮和擴大，氣液兩相通過時產生強烈的湍動。在縮頸段，氣速最高，湍動劇烈，從而強化 傳質。 在擴大段， 氣速減到最小， 實現兩相的分離。 流道收縮、 擴大的交替重復， 實現了 “脈 沖”傳質過程。 脈沖填料的特點是處理量大，壓降小，是真空精餾的理想填料。因其 優良的液體分布性能使放大效應減少，故特別適用于大塔徑的場合。

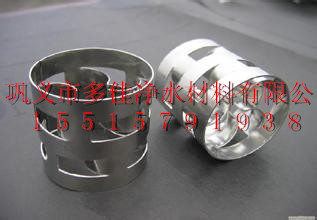

鮑爾環填料是一種高徑相等的開孔環型填料，鮑爾環每層窗孔有5個舌葉，每個舌葉內彎指向環心，上下兩層窗孔的位置相反錯開，一般開孔面積約占環壁總面積的30%左右。鮑爾環具有空隙率大，壓降和傳質單元高度低，泛點高、汽液接觸充分、比重小、傳質效率高等特點。這種結構改善了汽液分布，充分利用了環的內表面，從而使得填料塔內的氣體和液體能夠從窗體自由通過。
鮑爾環形狀結構可分為內筋為米子型，稱為塑料鮑爾環（米）；內筋為井字形，稱為塑料鮑爾環（井）。
鮑爾環（Pall ring)是在拉西環的壁上開一兩層窗口而成，上下兩層窗孔錯開排列。開孔切開的窗葉片一邊與環壁母體相連，另一邊彎向環內，在環中心幾乎對接，上下兩層葉片的彎曲方向相反。由于開孔，溝通了環內外表面和空間，使得液體和氣體均勻分布，因此，阻力、通量和傳質效率均比拉西環顯著改善。
鮑爾環這種結構改善了汽液分布，充分利用了環的內表面，從而使得填料塔內的氣體和液體能夠從窗體自由通過。
鮑爾環填料是在普通拉西環的壁上開二層長方形小窗，小窗葉在環中心相搭，上下二層窗位置交錯，因此阻力降低，氣速可提高，氣液相分布均勻，同樣壓降低，處理量可比拉西環提高5％以上。
鮑爾環主要特點:1、氣速高、葉片多、阻力小
2、比表面積大，可以充分解決氣液交換。
3、該產品具有生產能力大、阻力小、操作彈性大等特點。
鮑爾環適用于二氧化碳脫氣塔、臭氧接觸塔及其它反應等作為接觸填料。
鮑爾環填料是一種新型填料,是針對拉西環的一些主要缺點加以改進而出現的，鮑爾環是在普通拉西環的壁上開八層長方形小窗，小窗葉片在環中心相搭，上下面層窗位置相互交搭而成。它與拉西環填料的主要區別是在于在側壁上開有長方形窗孔，窗孔的窗葉彎入環心，由于環壁開孔使得氣、液體的分布性能較拉西環得到較大的改善，尤其是環的內表面積能夠得以充分利用。
鮑爾環填料具有通量大、阻力小、分離效率高及操作彈性大等優點，在相同的降壓下,處理量可較拉西環大50%以上。
