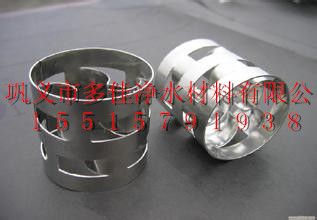

鮑爾環填料是一種高徑相等的開孔環型填料，它是在拉西環填料的基礎上，在環壁上開出帶有內伸舌葉的的窗孔，每層窗孔有5或更多個舌葉，每個舌葉內彎指向環心，上下兩層窗孔的位置相反錯開，一般開孔面積約占環壁總面積的30%左右。在未增加填料表面積的情況下，卻大大改善了填料層內氣液兩相的流動況，提高了填料的流體力學與傳質性能。
由于鮑爾環填料在環壁上開了許多窗孔，使得填料塔內的氣體和液體能夠從窗孔自由通過，所以填料層內的氣體和液體分布情況較之拉西環有較大的改善，尤其是填料環內表面容易被液體濕潤，使得內表面得以充分利用。因此同種材質、同樣規格的鮑爾環填料較之拉西環填料相比不但具有較大的通過能力和較低的壓降，而且使塔的分離效率有所提高,操作彈性也有所增大。一般在同樣的壓降下，鮑爾環填料的處理能力較拉西環增加50%以上；在同樣的處理量下，鮑爾環填料的壓降僅為拉西環的一半。葉片保留了原有的壁表面，又增加了切口的新表面，故其比表面積比開窗前更大。彎向環心的葉片，增大了氣體的湍動程度，交錯開窗，縮小了相鄰填料間的滯止死區。因此，鮑爾環的氣液分布較較拉西環均勻，兩相接觸面積增大，傳質效率隨之增加。此外鮑爾環在較寬的氣速范圍內，保持一恒定的傳質效率。
二、不銹鋼鋼鮑爾環填料材質性能介紹
不銹鋼鮑爾填料生產用原料牌號為304材質（0cr18ni9），304材質不銹鋼作為一種用途廣泛的鋼，具有良好的耐蝕性、耐熱性，低溫強度和機械特性；沖壓、彎曲等熱加工性好，無熱處理硬化現象（無磁性，使用溫度-196℃~800℃）。
304材質(0cr18ni9)不銹鋼階梯環、不銹鋼鮑爾環填料原料—鋼帶主要化學組成
304 碳( c ) 硅( si ) 錳( mn ) 磷( p ) 硫( s ) 鎳( ni ) 鉻( cr )
≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 6.00~10.50 15.00~20.00
304材質(0cr18ni9)不銹鋼階梯環、不銹鋼鮑爾環填料原料—鋼帶的理化性能
特性與應用： 擁有良好耐高溫、優良的機械性能與耐腐蝕性，應用范圍包含：用于鋼鐵制氧、化工、石油、化工填料等。
密度： 7.85g/cm3
熔點： 1454℃
膨脹系數： 18.2m/m℃(at 20-100℃)
楊氏模數： 187.5kn/mm2
剛性模數： 70.3kn/mm2
抗拉強度： 700-800n/mm2（退火處理）1300-1900n/mm2（冷加工）
三、不銹鋼鮑爾環填料主要技術參數及指標：
項目 鮑爾環填料
材質 0cr18ni9(材質牌號:304)
材質密度，g/cm3 7.85
數量，m3 7.5
使用溫度, ℃ ≤400
抗壓強度,n/mm ≥8
特性參數
產品規格 φ25(1”)
外觀質量 外觀完好,表面平滑、完整，邊邊緣刺、裂痕等缺陷。
直徑×高×壁厚,mm φ25×25×0.5
堆積個數,只/m3 51940
堆積重量,kg/m3 393
比表面積,m2/m3 219
空隙率,% 95
干填料因子, m/-1 255
階梯環填料的側端增加了翻邊，不但可以增加填料環的機械強度，而且由于破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由于翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變為以點接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而促進了液膜的表面更新，有利于填料傳質效率的提高[1]。規格：Ф25mm、Ф38mm、Ф50
2特點階梯環的高徑比僅為鮑爾環的一半,并在環的一端增加了錐形翻邊,這樣減少了氣體通過床層的阻力.并增大了通量,填料的強度也較高，由于其結構特點，使填料層內填料間多呈點接觸。這樣既增大了空隙率、減少了壓降，而且又構成了液體沿填料表面流動的匯集或分散點，促進液膜表面更新和液體混合作用，使氣液分布均勻，增加了氣液接觸表面而提高了傳質效率，一般由塑料、陶瓷、金屬做成。材質不同，結構也有所不同，金屬階梯環內筋結構同鮑爾環，舌片彎向呈葉片狀；塑料及瓷質階梯環的內筋結構與塑料鮑爾環相似，也有米字形和井字形之分。
3規格參數名稱
Name 規格
Normal
mm 直徑x高度x壁厚
Diameter×Height×Thickness
mm 比表面積
Surface area
m2/m3 空隙率
Void space
% 堆重
Bulk density
kg/m3 堆積個數
No.elements
per/m3 干填料因子
Packing factor
m-1
塑料階梯環
Cascade ring Φ25 25×13×1.2 228 90 98 81500 313
Φ38 38×19×1.4 133 93 58 27200 176
Φ50 50×25×1.5 114 94 55 10740 143
Φ76 76×37×3.0 90 93 698 3420 112
金屬階梯環
Cascade
ring Φ25 25×12.5×0.5 221 95 383 98120 257
Φ38 38×19×0.6 153 96 325 30040 173
Φ50 50×25×0.8 109 96 308 12340 123
Φ76 76×38×1.2 72 96 306 3540 81
產品制造、驗收標準按行業標準HG/T21557.2-95 《不銹鋼階梯環填料》執行。
陶瓷階梯環
Cascade ring Φ25 25×15×3 210 73 650 72000 540
Φ38 38×23×4 153 74 630 21600 378
Φ50 50×30×5 102 76 580 9100 232
Φ76 76×46×9 75 78 530 2500 158
4用途階梯環填料廣泛用于石油、化工、氯堿、煤氣、環保等行業的填料塔器中。
5材質階梯環填料的材質分為塑料階梯環填料，陶瓷階梯環填料，金屬階梯環填料等
