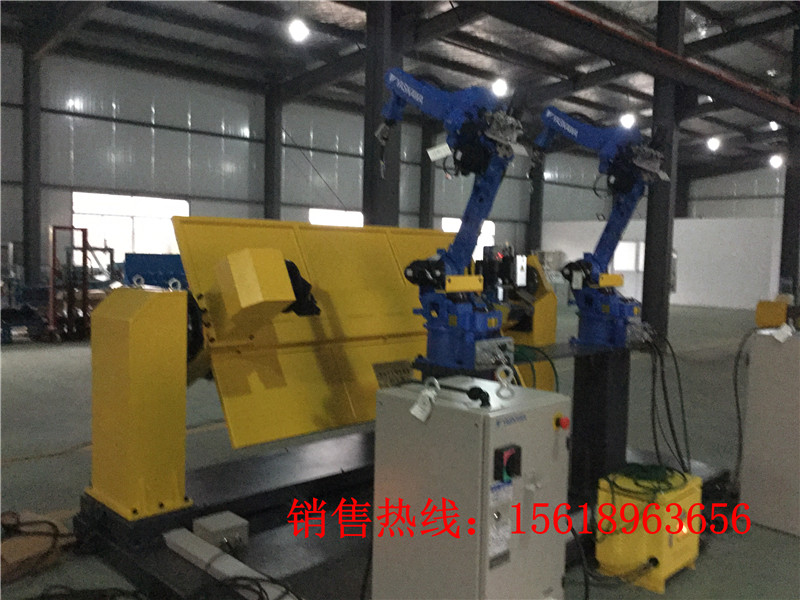

產品名稱：機器人專用三軸伺服變位機
型號：WSSZ-c- 500 WSSZ-C-1000
訂貨代號：WS011
組成單元
◆結構單元：本體為鋼件焊接；
◆驅動單元：偉晟專用機器人伺服驅動器三軸；
◆動力單元：日本安川伺服電機；
◆減速單元：日本帝人RV減速機；
◆電氣集成控制單元：PLC帶觸摸屏及施耐德電器。
技術特點：
◆焊接工位自動循環交遞，操作工始終在一個定點的位置裝卸件，有效減少操作工勞動及物流強度，整套設備焊接產品兼容性強，自動化焊接拓展性強；
◆整體配置高，避開夾具干涉性強，有效保證高品質焊接；
◆適合于焊縫分布在多個面的中小型五金零部件焊接，工件正負360度自動翻轉，無論是直線、曲線、圓弧焊縫，都能較好的保證焊槍焊接姿態和可達性；
◆全精密伺服及RV減速機控制，重復精度高，回轉速度快，使用壽命長；
◆工件翻轉速度快，能有效提高焊接效率，更靈活實現對稱及交叉焊接，降少焊接受熱后的變形；
◆變位框留有標準的夾具過渡板安裝架；
◆留有標準接口，對于手動夾具、氣動夾具、電子氣動夾具均可快速結合；
◆變位機留有專用注油孔及出油孔，對后期的保養非常便利；
◆主要標準單元詳見偉晟標準單元介紹。
技術參數表：
|
產品名稱 |
三軸伺服變位機 |
|
|
型號 |
WSSZ-C-500 wssz-c-1000 |
|
|
額定輸入電壓 |
三相交流380V 50/60HZ（伺服變位機輸入三相交流200V 50/60HZ） |
|
|
輸入電壓范圍 |
三相交流380V±10%（伺服變位機輸入三相交流200V±10%） |
|
|
絕緣等級 |
H |
|
|
設備外形尺寸（長寬高） |
3750×1710×1800（mm） |
|
|
設備凈重量 |
約1800KG 2000KG |
|
|
單個工位負載 |
軸心線負載≤500KG 軸心線負載≤1000KG |
|
|
焊接尺寸 |
長×寬×高≤2000×800×400 |
|
|
標準變位框長寬 |
長2000，寬800 |
|
|
一軸回轉半徑 |
900mm |
900mm |
|
二、三軸回轉半徑 |
450mm |
450mm |
|
一軸旋轉角度 |
±360度 |
|
|
二、三軸翻轉角度 |
±360度 |
|
|
二、三軸翻轉***快速度 |
120度/s |
110度/s |
|
軸工位 切換***快速度 |
120度/S |
110度/S |
|
可兼容夾具方式 |
手動、氣動、電子氣動 |
|
|
程序容納工件儲存量 |
示教器設定角度及儲存工件編程量 |
|
|
翻轉重復定位精度 |
≤0.10mm |
|
|
適合機器人半徑 |
R1400 R1600 R1800 R2000 |
|
