主導產品有：刮板輸送機系列、17型、22型、30T型、40T型、150C型。刮板機配件系列：圓環鏈條、連接環、開口環、鋸齒環、扁平環、刮板、中部槽、過渡槽、半滾筒、機頭架、機尾架、機頭總成、機尾總成、撥鏈器、聯軸器、盲軸總成、一軸、二軸、三軸、四軸、減速機、減速機箱體、壓鏈塊等刮板機配件！
刮板機半滾筒 滾筒 刮板機配件 價格廠家
3380刮板機半滾筒，刮板機半滾筒價格廠家，高質板機半滾筒，批發板機半滾筒2533刮板機機尾滾筒，刮板機滾筒系列等
主要部分結構、性能說明
1、總體結構：本產品主要由傳動部、推移梁、過渡槽、中部槽、刮板鏈、機尾、左右擋板等部件組成。（圖一）
2、主要部件結構及工作原理
傳動部：傳動部（圖二）主要由電動機、減速器、鏈輪、機頭架、舌板、盲軸、緊鏈器等部件組成，聯結罩將電動機、減速器連成一個整體，動力通過減速器傳遞至鏈輪，鏈輪帶動刮板構成封閉式無極傳動鏈，從而起到運輸煤炭的作用。

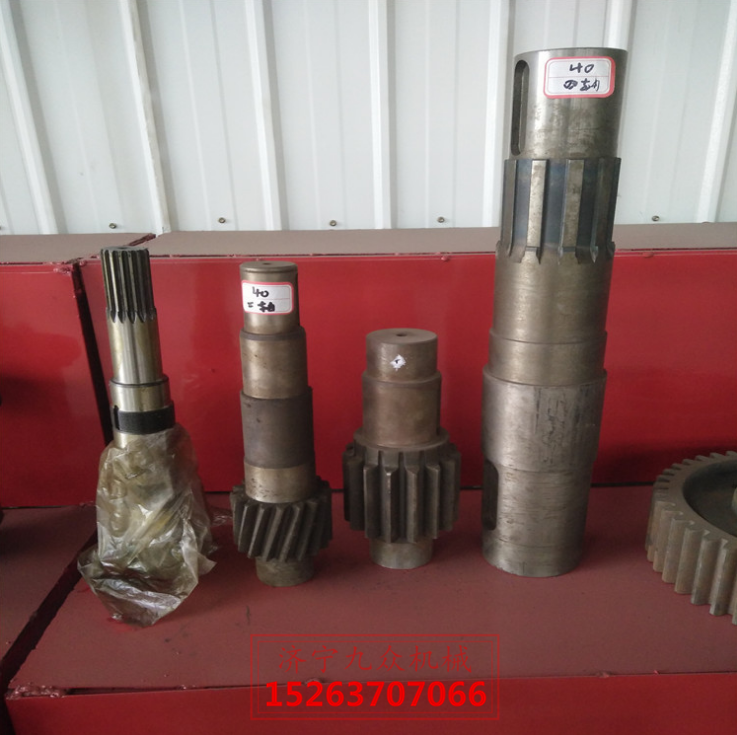

3、減速器：減速器（圖四）為三級圓錐圓柱齒輪傳動，傳動功率40kw，傳動比24.564。為保證軸承正常運轉，應對軸承的軸向游隙進行適當調整：第一軸為0.04--0.1；第二軸為0.08—0.15；第三軸為0.07—0.15；第四軸為0.2—0.4，圓弧傘齒輪的軸向位置也應適當調整，以保證合理的嚙合側隙和接觸斑點，其嚙合側隙不小于0.17mm，接觸斑點沿齒長和齒高方向不少于50%。第一軸軸向游隙可通過調整螺母進行調整，第二、三、四軸軸向游隙用調整墊進行調整。
4、鏈輪：鏈輪（圖五）半滾筒組成一體，為刮板鏈傳遞動力。
5、機頭架：機頭架由側板、底板等零件組焊而成，其側面分別用以固定減速器和盲軸總成，尾端與過渡槽連接。
6、盲軸：盲軸（圖六）由軸承座、盲軸等零件組成，其主要作用是支撐鏈輪。
8、過渡槽：過渡槽由槽幫鋼和中板組焊而成，是機頭架和中部槽的過渡連接裝置。
9、中部槽：中部槽是刮板輸送機的重要組成部分，由槽幫鋼、中板、連接銷組焊而成，中部槽與中部槽之間通過連接銷實現縱向連接。
10、刮板鏈：刮板鏈（圖九）由圓環鏈、刮板、連接環、螺栓組裝而成，刮板材料為軋制型鋼，帶有斜面的一側與中部槽中板接觸，起到刮煤作用，連接環凸起部分起導向作用。
11、機尾：機尾（圖十）由機尾架和機尾軸（圖十一）組裝而成，是刮板鏈回轉的導向機構。亦可采用雙驅動方式即機頭、機尾均為傳動部，可使整機鋪設長度增到160m。
刮板機系列產品廣泛適用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料、等行業和部門。刮板機是一種在封閉的矩形斷面殼體內，借助于運動著的刮板鏈條
來輸送散狀物料的連續運輸設備；由于在輸送物料時，刮板鏈條全部埋在物料之中，故稱為刮板機。該機結構簡單、密封性好、安裝維修方便、工藝布置靈活；它不但能水平輸送，也能傾斜或垂直輸送；既可單機使用、也可多臺聯合使用；能多點加料、也能多點卸料。由于殼體封閉，因此在輸送大的、有毒、易爆、高溫物料時可以顯著地改善工人的工作環境和防治環境污染。
刮板機特點：
1、該設備常用于水平輸送顆粒和粉狀物料，亦能在150角范圍內作傾斜輸送。因此，在單點進出料基礎上，也可多點進料，多點出料，對輸送有毒、易爆、高溫和易飛揚的物料，改善工人操作條件和減少環境污染等方面有突出的特點。
2、該機具有整機壽命高、運行平穩、結構尺寸小、輸送量大、能耗低、物料破損率低等特點。
刮板機安全操作規程：
1、操作前必須穿戴好勞動保護用品。
2、嚴禁鉆跨護欄，站在刮板拉桿上扒焦炭。
3、禁止往皮帶上放紅焦。
4、禁止皮帶不運轉時刮料。
5、設備檢修時嚴禁啟動設備。
6、禁止跳護欄和在熄焦軌道處逗留。
廠址：山東省濟寧市任城區李營工業園
咨詢電話（微信）:152-6370-7066
在線QQ：2173250795
7、緊鏈器：緊鏈器（圖七）由偏心輪、外殼、閘帶、制動輪等零件組成，通過閘帶抱緊制動輪實現制動，并與緊鏈掛鉤配合使用（圖八），起到張緊刮板鏈的作用。
