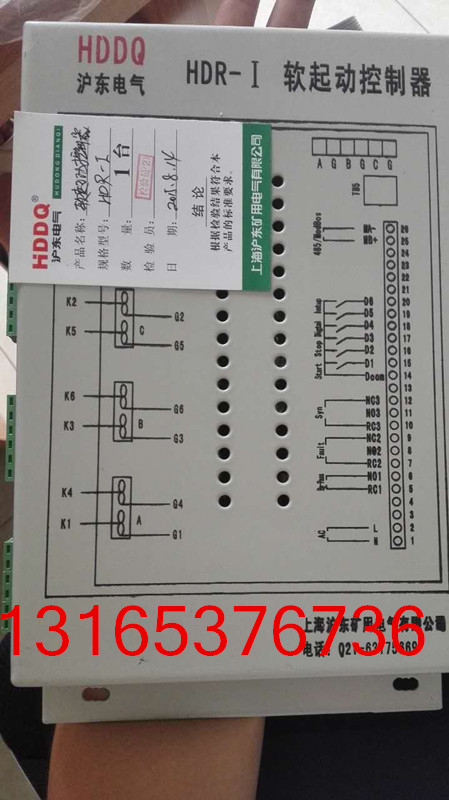

HRD-I軟啟動控制器基本說明

QJR-400、315、200/1140、660Z礦用隔爆兼本質安全型軟起動器（以下簡稱起動器），它同時具有礦用隔爆型真空電磁起動器和交流低壓軟起動器的功能，本軟起動器采用美國AB公司技術.全中文漢字顯示。針對國內各煤礦不同使用環境條件,不同使用要求,集功能于一體。可聯接皮帶機綜合保護可對皮帶機進行跑偏、煙霧、堆煤等故障作保護；配合本公司生產的甲烷閉鎖裝置和甲烷傳感器可對巷道進行瓦斯監控、斷電。是一種集光、機、電一體化的高科技產品，更主要的是具有模塊化結構，特別適應使用和維修。該產品適用于交流660V、1140V電壓的異步電動機軟起動，以及各種情況下的磁力起動。軟起動時具有起動電流小、起動速度平穩可靠、對電網沖擊小等優點，且起動曲線可根據現場實際工況調整，從而減少起動時對皮帶機、刮板機的沖擊力，降低了對皮帶機、刮板機的損害，延長了皮帶機、刮板機的使用壽命。直接起動時，它具有磁力起動器的各種功能，即真空接觸器能起動和分?jǐn)喔鞣N情況下的電機負荷，該接觸器還具有分?jǐn)?/span>20倍的短路電流能力，隔離開關亦能夠帶電分?jǐn)嚯姍C(jī)的負荷，控制器還具有短路、過載、斷相、漏電等等功能,配備ModBus/485通信接口對起動器監視和測控。

  本裝置適用于煤礦井下運輸設備軟起動/直接起動，廣泛用于老產品的軟起動/直接起動的改造和新產品的軟起動/直接起動設計。

1.1型號的組成及其代表意義

Q J   R－　400、315/1140、660 Z

智能

額定電壓

                                                額定電流

                                                軟起

                                               隔爆兼本質安全型

                                              起動器

1.1.2執行標準MT/T943-2005和Q/HD001-2005

1.2環境要求

   a)海拔高度不超過2000m；

b)周圍環境溫度不超過－5℃～+40℃；

   c)相對濕度不大于95%（+20℃）；

   d)安裝地基處的振動頻率范圍為10～150Hz時，其最大振動加速度不超過0.5g；

   e)安裝傾斜度不超過5°；

   f)有甲烷或煤塵爆炸的場所；

   g)無破壞金屬和絕緣材料的腐蝕性氣體的場所；

   h)電網質量：

  ——輸入電壓波形為正弦波；

  ——輸入電壓幅值波動不超過額定值+10%～-25%；

  ——電源頻率波動不超過額定值的2%。

2技術特性

a)額定電壓：660V、1140V.

  b)額定電流：0～400A可調

  c)起動器工作制：長期工作制

d)起動時間：可調（最大60S）

e)起動沖擊次數：0～30次(可調)

  f)防爆型式：隔爆兼本質安全型

g)工作制：長期工作制

h)冷卻方式：自然冷卻

3結構特征

起動器的隔爆箱外形為直式長方形，主要有主體腔和接線腔兩部份，主體腔內裝有抽屜式芯架，機芯架安裝在主體腔的導軌上，由緊固螺栓固定，接線腔由六個主接線柱分為兩組Ｕ1、V1、W1及U2、V2、W2進出線，另外還有四個七芯接線柱用來外接測量速度信號和遠控及通訊，接線腔為隔爆兼本安接線腔。

軟起動器外形尺見圖1  軟起動器重量：370kg

圖1外形圖

4工作原理

QJR-400（315）/1140Z型起動器，其交流軟起動器是以反并聯的三組大功率晶閘管作為軟開關，其核心部件是采用軟起動及保護控制器。它由電流反饋?zhàn)鳛殚]環組成調節系統來控制大功率晶閘管元件，在電動機的起動過程中，控制器根據可按用戶要求預設的曲線對電動機進行自動控制，并保證起動加速度控制在設定范圍內，使其平滑可靠地完成起動過程。當電動機起動過程完成后，由軟起動及保護控制器控制交流接觸器吸合，短接所有的晶閘管，使電動機直接投入電網全壓運行。

軟起動及保護控制器還兼有電機綜合保護功能，它和隔離換相開關、真空接觸器組成磁力起動器功能。當軟起動故障時，將旋鈕“直起/軟起”置于“直起”位置，它就具有完備磁力起動器功能，對電機具有短路、過載、電壓斷相、電流斷相、漏電保護功能。

起動器正常工作為交流軟起動器完成起動功能，磁力起動器完成分?jǐn)喙δ堋Ｆ饎?dòng)器可以用于多臺電機驅動的場合，從機始終跟隨主機工作。

5安裝、使用和調整

5.1起動器安裝方便，只需將起動器接于電機與饋電開關之間。如示圖。

  電源饋電開關          起動器        電動機

5.2使用前必須通電檢查起動器的變壓器電壓等級與電源等級是否相同，如果不同，可調整控制變壓器的抽頭，變壓器接線端子上標有1140-660，可根據用戶需要，改變接線方式（一般出廠為1140V接線）。

5.3根據皮帶機、刮板機的長度、張力，可調整設定曲線的數值及起動時間來保證起動加速度在規定的范圍內平穩起動（出廠時加速時間為15S）。

5.4本裝置的操作方式有兩種：近控、遠控和通信。

近控方式：通過軟起動器液晶顯示控制器上“起動”和“停止”按鈕進行控制。

遠控方式：起停（雙鍵）方式¾將主控制器內的DCOM和D1之間接起動按鈕（常開），DCOM和D2之間接停車按鈕（常開），給相應的脈沖信號來控制起停。

通信方式：通過ModBus/485通信協議進行控制。

5.5本軟起動器還具有直接磁力起動器功能，在軟起動發生故障時，可以將軟起動器中“直起/軟起”置于“直起”位置，其他的操作不變。

6顯示、故障及設定

全中文的顯示操作界面，直觀方便，顯示器見圖3顯示。設備工作正常時，“狀態”燈常亮，當設備出現故障時，“狀態”燈閃爍，同時液晶模塊上顯示目前的故障類型
