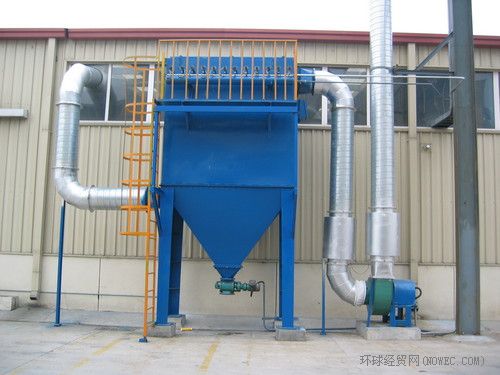

UF（STD、FM、FB）型單機袋收塵器

一、概述：

　　UF型單機袋收塵器是消化吸收美國富樂公司技術的基礎上，經改進設計而成的一種小型袋式收塵器。這種收塵器于國內其它單機收塵器相經，其特點是震打清灰搖擺裝置清灰能力較強，在入口濃度較大，達100g/Nm3時，出門排放濃度100g/Nm3，除塵效率可達99.9%，具有經濟實用、結構緊湊、安裝容易、維護方便等特點，主要用于各種庫頂、庫底、倉頂及各種輸送設備等局部排放點和揚塵點的除塵凈化。同時也適用其他行業的局部揚塵點的除塵。

　　收塵器設計有多種形式，既可單機使用，又可多機組合，大風量、小風量皆可選用。多機組合時，也可用于小型球磨機、破碎機等連續工作點作為收塵設備。結構緊湊、體積小，高度低，可適于廠房內及設備上安裝，也可室外安裝。本廠還可提供耐腐蝕和耐高溫的結構，適應不同用戶需要。

二、工作原理：

　　1、過濾工況：含塵氣體由進風口進入灰斗(A型)或灰箱(C型)或直接通過花板孔(B型)不同方式進入濾袋，粗顆粒由于重力作用和惰性沉降于灰斗、灰箱、倉內，細小粉塵被濾袋阻留于袋壁，凈氣通過濾袋流向出風管，被抽風機抽出排入大氣。

　　2、清灰工況：隨著過濾工況的進行，阻留于濾袋內表面的粉塵逐漸增加，氣流通過的阻力也逐漸增加。當達到一定阻力值時(如1500Pa)，需定期清灰，以使收塵器連續工作。具體清灰時根據需要，可以手動或自動控制，首先關閉抽風機，再開啟震打清灰搖擺裝置震擊濾袋進行清灰，震落袋內粉塵。當阻力下降到一定值(如1000Pa)時，由手動或自動停止清灰，重新啟動抽風機。除塵器又進入過濾狀態，如此循環。

三、結構特點：

　　單機袋收塵器由如下各部件成：

　　1、濾箱：包括殼體、花板、內濾式濾袋、掛袋鉤和檢修門。

　　2、震打清灰搖擺裝置：包括搖擺電機、連桿結構和搖、擺軸等。

　　3、風機部分：包括抽風機及皮帶傳動裝置、電機、出風管。

　　4、進風及排灰部件：按安裝型式分為三種：

　　A型：在濾箱下部接灰斗和卸灰閥，并設有支柱。進風口設在灰斗上部。

　　B型：在濾箱下部敞開，作為進風口中，又是排風口，花板旁設法蘭。

　　C型：濾箱下部設有儲灰箱，灰箱上部設進風口。

四、技術性能：

項目　規格			2	3	4	5	6	7
處理風量(m3/h)	最大		1360	2720	4080	5450	6800	8160
	額定		1020	2040	3060	4080	5100	6120
收塵器阻力(Pa)全壓	最大		1920	1900	1800	1920	1900	2030
	額定		1500	1750	1500	1845	1720	1820
總過濾面積(m2)			18.6	37.2	55.7	74.3	92.9	111.5
濾袋組數			8	16	24	32	40	48
風機電機型號			Y90S-2	Y90S-2	Y112M-2	Y132S1-2	Y132S1-2	Y132S1-2
搖動電機型號			YCJ71
風機型號			U、11	110、1E	110、1E	170、1E	170、1E
卸灰閥電機型號			XWD.55-2-1/29
風機電機功率(KW)			1.5	2.2	4	5.5	5.5	7.5
搖動電機功率(KW)			0.55	0.55	0.55	0.75	0.75	0.75
卸灰閥電機功率(KW)			0.55	0.55	0.55	0.55	0.55	0.55
設備重量Kg		UF(STD)	850	1160	1400	1710	1820	1985
(參考)		UF(FM)	400	700	1000	1225	1315	1445
		UF(FB)	460	770	1500	無	無	無
