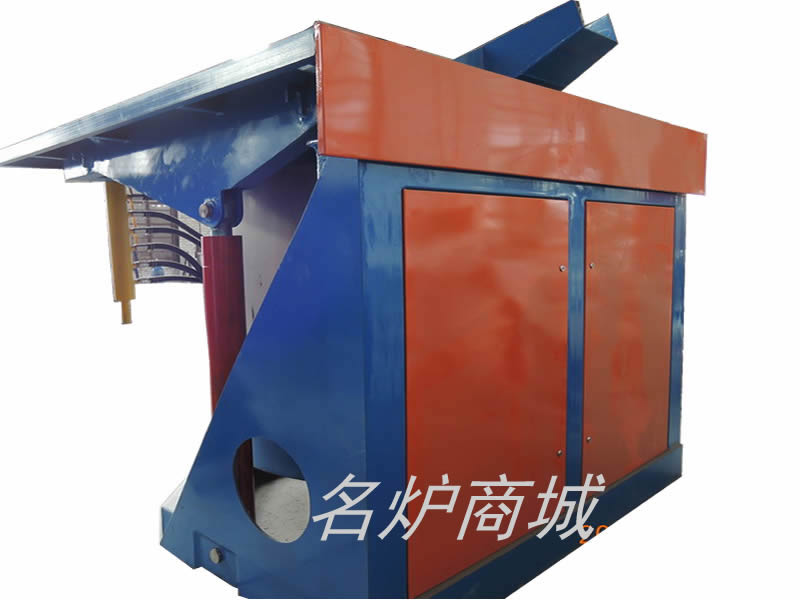

雙整流串聯單逆變并聯1噸中頻爐即是將6相12脈波全控橋式整流電路主要是將50Hz的交流電整流成直流。由12個晶閘管組成的12脈波串聯全控整流電路，輸入工頻電網電壓(380V-660V)，控制可控硅的導通，實現輸出0～1150V 連續可調的直流電壓。高電壓實現大功率的要求，1噸中頻爐功率達到1000kw左右。逆變電路結構為并聯，是經典并聯線路中頻爐的改進的節能型，是另一種大馬拉小車方式達到節能的目的。
（一）、雙整流串聯單逆變并聯1噸中頻爐結構特點
1、采用12脈波整流變壓器，在經過六相12脈沖橋式整流線路后，由于變壓器的特殊接法，5次、7次諧波電流將在變壓器內部相互抵消，從而對電網的諧波干擾大幅度降低。
2、兩套整流（12脈）橋串聯疊加式直流電供給逆變電路。
3、兩極串聯式大電感平衡電抗器諧波。
4、高耐壓快速逆變可控硅及升壓式并聯負載諧振電路。
5、爐體感應圈多路水冷卻，降低銅損。
6、電熱電容裝在主機柜內，降低輸電損耗，現場安裝方便等。
（二）、雙整流串聯單逆變并聯1噸中頻爐技術性能優勢
1、無諧波、有效抑制中頻爐對電網的污染；快速、節能、耗電低，噸耗電570-600度。
2、與相同功率等級其它中頻爐（包括IGBT）相比，高低壓供電線路損耗僅為其四分之一，導線截面降低一倍，在節省投資的同時又可節省相當部分電費，充分使用電能。
3、本機系統的輸電損耗降低四分之三，整機效率高。
4、爐體感應圈工作電壓2800V—3100V可調。
5、零電壓軟啟動，對設備無沖擊。
7、技術成熟，整機性能穩定可靠，具有競爭優勢。
8、操作簡單，使用方便，同普通可控硅電爐一樣。
9、維修速度快，維修難度和維修費用都低！
10、對使用環境要求比IGBT電爐低，適用條件優越，是IGBT電爐的替代產品！
雙整流并聯雙逆變并聯1噸中頻爐數設備配置
|
設備型號GWT-1/1000 |
技術指標（12脈） |
|
中頻電源額定功率 |
600KW頻率1000Hz |
|
進線電壓 |
6*380V、6*660V、6*500V |
|
整流方式 |
雙整流串聯 |
|
中頻電壓 |
3000V |
|
額定容量 |
1T |
|
額定溫度 |
1800℃ |
|
配中頻電源規格 |
KGPS-1/1000 |
|
配中頻爐規格 |
GW-1鋼殼 |
|
熔化率 |
1 T/H |
|
功率因數 |
≥0.95 |
|
傾爐方式： |
液壓 |
|
水冷電纜 |
四根 |
