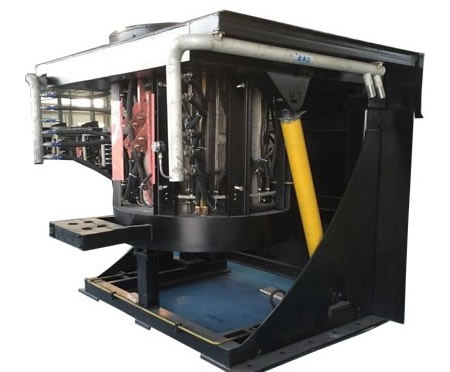

國內首款綠色節能3噸串聯中頻爐
綠色節能3噸串聯中頻爐加熱爐熔煉爐優點：3噸串聯逆變中頻爐是我公司研制開發的最節能的中頻爐型：根據需要可以自行選擇單臺串聯逆變中頻爐，或者雙臺（即一拖二中頻爐）。
3噸串聯逆變中頻爐整流分為單中頻電源（6脈中頻電源），雙整流電源（12脈中頻電源）供串聯逆變運行。是串聯逆變晶閘管中頻電源的技術，逆變諧振電路為串聯諧振。整流采用12脈可控硅中頻電源供電，不含5、7次諧波分量，按照諧波分析，12脈整流電源產生的諧波影響大大小于6脈普通KGPS中頻電源。 控制系統全數字化，起動成功率達到100%。高功率因數運行特性，功率因數高于0.95。 效率高。負載始終滿功率輸出，有效的縮短熔煉時間。
一、3噸串聯中頻爐主要技術參數配置
|
串聯中頻爐 型號： GWT-3T/2000KW |
6脈整流電源 |
12脈整流電源
鋁殼爐體 高等配置 |
12脈整流電源 |
|
|
設備額定功率 |
1500KW |
2000kw |
2000KW |
|
|
進相電壓 |
3*660V |
6*950V |
6*950V |
|
|
電爐額定電壓 |
3000V |
3000V |
3000V |
|
|
熔化率 |
約3T/H |
約3.2T/H |
約3.3T/H |
|
|
額定容量 |
1T |
1T |
1T |
|
|
額定溫度 |
1800℃ |
1800℃ |
1800℃ |
|
|
配電源規格 |
KGPS-1/1500 |
KGPS-1/2000 |
KGPS-1/2000 |
|
|
含稅含運費價格 |
|
|
|
|
|
成套配置單 |
快速中頻電源 |
一套（內配濾波電容器 ）6脈中頻電源 |
一套（內配濾波電容器）12脈中頻電源 |
一套（內配濾波電容器）12脈中頻電源 |
|
補償電容柜 |
一套 |
一套 |
一套 |
|
|
爐子 |
一臺鋁殼爐 |
一臺鋁殼爐 |
鋼殼機構爐體（含磁軛） |
|
|
減速機 |
一臺 |
一臺 |
液壓 |
|
|
水冷電纜 |
兩根 |
兩根 |
兩根 |
|
|
坩堝膜 |
一只 |
一只 |
一只 |
|
|
說明書資料 |
一份 |
一份 |
一份 |
|
二、3噸串聯中頻爐主要設備功能、配置和技術說明：
1、KYN28-12型高壓柜（選配）
高壓柜為手車中置式開關柜
高壓柜由VS1-12型真空斷路器、避雷器、高壓隔離開關、電壓互感器、電流互感器、變壓器溫度顯示、瓦斯保護等組成。
高壓柜上配備分時計量表、功率因數表、電壓表、電流表
2、整流變壓器（選配）
整流變壓器用于將一次高壓電降到適合中頻電源的輸入電壓，采用專用的高阻抗油浸自冷式整流變壓器，S11型高效能三相油浸式配電變壓器2000KVA
這種整流變壓器一般都采用Y/d11，Y0連接組方式，二次輸出為兩組，其中一組輸出為Y型連接，另一組輸出為d11型連接，這樣這兩組輸出的相位就會互相差30°，即形成了12脈波的整流方式。這種整流方式和六脈波整流相比可以有效的抑制5次和7次諧波，能減小諧波分量對電網的干擾，所以在大型電爐中均采用這種整流變壓器。
12脈波整流電源變壓器的參數：
|
電爐容量 |
中頻電源功率（KW） |
變壓器容量（KVA） |
電壓組合 |
連接組標號 |
阻抗 電壓 （%） |
|
|
一次側 （KV） |
二次側 （V） |
|||||
|
3 |
2000 |
2000 |
10 |
950 |
Y/d11，Y0 |
6～8 |
|
價格 |
|
|||||
注：在變壓器的高壓側應有無載調壓開關，電壓在-10％，-5％，0，+5％，+10％五檔調節。
三、3噸串聯中頻爐水冷設備：（選配）
根據自身情況也可自行購買或者自建冷卻水池省去HRBL-120T封閉式循環冷卻塔。
可以在生產現場筑水池，通過水泵使水循環對3噸串聯中頻爐進行冷卻，也可選用整套組合型冷卻設備。建議采用HRBL-120T封閉式循環冷卻塔，能大量節約生產場地占地面積。循環水冷卻3噸串聯中頻爐技術參數如下表：
|
設備型號 |
HRBL-120T |
|
|
冷卻能力（kcal/h） |
400000 |
|
|
工作流量（m3/h） |
150 |
|
|
工作水壓（Mpa） |
0.2 |
|
|
進出水管口徑 |
DN100 |
|
|
額定功率 |
主水泵（KW） |
5 |
|
風機（KW） |
1.1*2 |
|
|
噴淋泵（KW） |
1.5 |
|
|
電源（V） |
380 |
|
|
主機 |
外形尺寸 |
2500*1800*1500 |
|
空機重量 |
1200 |
|
