SHIMAX日本島通?MAC3可編程40段0.25級PID調節器??CE
?
SHIMAX?MAC3C/D 0.25級40段可編程PID調節器選型表
?
?
?
?
型號代碼
超薄機身，無超調智能專家和雙自由度PID算法，三組獨立PID參數，AT自整定，手/自動無擾切換控制，調節輸出限幅及緩啟動輸出，3路事件輸出，4個SV予設值，4路DI輸入，模擬變送輸出，數字通訊遙控功能。采樣周期：250ms。前面板防護等級IP66，RS485（MODBUS）通訊協議。40段（4組曲線）可編程程序。報警輸出常開常閉可設定。輸出OUT1分辨率：1/12000
1、
MAC3D-
外形尺寸：高48×寬48×深66mm，面板開孔尺寸：45×45mm

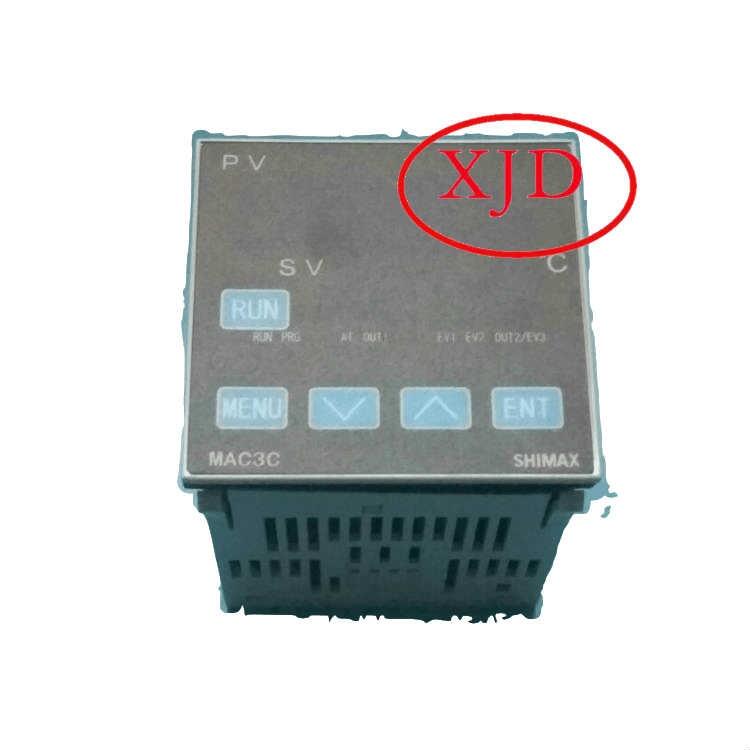

MAC3C
外形尺寸：高72×寬72×深66mm，面板開孔尺寸：68×68mm
2、
輸入類型
測量范圍
?
M
熱電偶：B，R，S，K，E，J，T，U，N，PLII，WRe5-26，
?
量程見MAC3輸入類型與測量范圍對照表
鉑電阻：Pt100/JPt100
電壓：（mV）：-10～10，0～10，0～20，0～50，0～100mV? DC
V
電壓：（V）：-1～1，0～1，0～2，0～5，1～5，0-10 ，DC
I
電流：（mA）：0～20mA,4～20mA? DC,輸入阻抗：250Ω
?
3、
調節輸出1(輸出分辨率1/12000)
C
繼電器接點，容量：240V AC? 2A/阻性，比例周期：1～120秒
S
固態繼電器（SSR）驅動，12±1.5V DC/20mA最大，比例周期：1-120秒
I
電流4-20mA? DC，負載阻抗500Ω最大
V
電壓0-10V DC，負載電流：2mA最大
4、供電電源
F-
100-240V?±10% AC
L-
24V±10% AC/DC
5、報警
?
N
無
E
2個報警，240V AC 2A
?
?
6、
調節輸出2（選件）
N-
無
C-
繼電器接點，容量：240V AC? 2A/阻性，比例周期：1～120秒
S-
固態繼電器（SSR）驅動，12±1.5V DC/20mA最大，比例周期：1-120
I-
電流4-20mA? DC，負載阻抗500Ω最大
V-
電壓0-10V DC，負載電流：2mA最大
E-
事件輸出3（1點）240V AC 2A
D-
外部控制輸入DI 4(1點)選擇運行/停止手/自動，AT，SV號，曲線號
?
7、DI/CT
?
N
無
D
DI 1,2,3(3點)選擇運行/停止，手/自動，AT，SV號，曲線號
H
CT (2相)用于加熱器斷線報警，CT單獨訂購
?
?
8、模擬發送/數字通訊
N
無
I
4～20mA? DC? 負載阻抗：300最大
V
0～5V?? DC? 負載電流：2mA最大
R
RS485（MODBUS）/shimax協議
9、程序
P
4條曲線，每條曲線10步
高級儀表的設計水平，完善的功能更超乎尋常！
日本島通MAC3系列，是在總結了FP93的功能基礎上，推出的極具競爭價格的一款程序表，讓中國客戶得到更多實惠。
●?MAC3具有定值控制和程序控制功能，定值控制時，具有4個SV予設定，程序控制時，有4組曲線，每組10段，亦可一組最大40段曲線，每段最長時間99分59秒或99小時59分，程序可9999次的大循環。與島電FP23相比，僅精度和液晶窗口有區別。?
●?3組無超調專家PID算法和雙自由度PID，還包括3組獨立的輸出限幅參數，使不同溫區的調節參數、輸出功率以及抗超調、欠調等得到最佳的匹配。
●如果系統設計功率過大，可采用輸出限幅功能和輸出緩啟動時間設定。還可限定閥門最大/最小的開度，減小上電時的浪涌沖擊電流，匹配如硅碳棒，硅鉬棒，白金加熱器特殊負載的溫度/電阻特性，解決了諸如真空爐真空度與加熱功率匹配矛盾。
●贈送的二組獨立事件，繼電器接點常閉常開可設。
●四組外部開關DI輸入（選件），可方便地選擇程序執行/復位，保持，跳步，定值/程序，待機/運行，SV號的選擇，使復雜的鍵盤操作被簡化了。?
●在高品質的熱處理工藝中，需要確保進入保溫區（平臺）精密的加工時間。可設溫度到達平臺時的允許偏差，程序?qū)⒈蛔詣友訒r，一直到因系統滯后或超調的偏差被克服，溫度到達平臺后，保溫區的程序才開始記時。
●節能的伺服起動，第一段程序跳到實際爐溫點開始執行,而不是等待程序起始的設定值，有效地節約了能源和時間。
●隔離數字通訊接口（選件），RS485，多種通訊協議（標準的MODBUS）。可實現多臺儀表間通訊，完成主從控制及串級控制，組成多溫區可編程控制和解決大滯后控制。?F2008、組態王、昆侖通態等中文組態軟件組成小型DCS控制系統。（注：可免費提供日本島通的英文通訊組態軟件，配有中文簡單說明）
●模擬變送輸出（選件）：可選測量值、設定值、偏差值和調節輸出變送，用于現場記錄數據。
●MAC3調節器，（4～20mA）輸出可配合智能型可控硅觸發器，直接控制可控硅反并聯，或雙向可控硅，來完成三相調壓/調功一體化功能，具有限壓，緩啟動，手動/自動。給喜歡應用可控硅的客戶帶來很大的方便和實惠.
購買前請確認好規格、型號、尺寸、通訊功能、報警功能等等。
