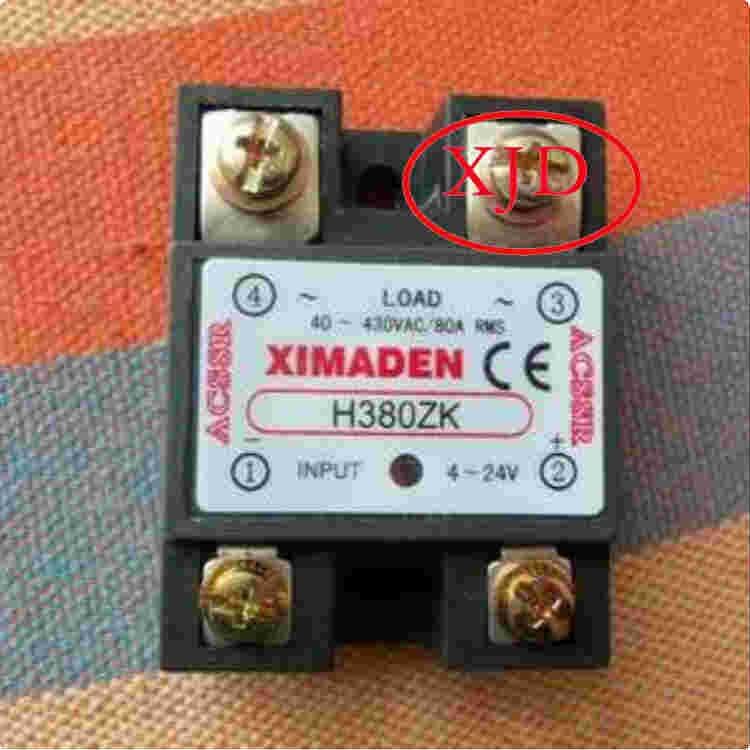

H380PK

光電隔離的輸入級,ce認證，工業級產品，通過ISO9001人證產品
   TTL電平兼容的輸入,控制電壓：4~12V；4~24V；4~32V
   直流或脈沖觸發方式
   交流工作電流3－500A
   工作電壓AC40-480V系列
   采用晶閘管芯片
  穩定可靠的性能，來源于優良的器件和先進的生產工藝  DCB技術  柔性導熱墊有效的降低了接觸熱阻

和克服應力 業界首次采用的“熱
疲勞加載”循環測試法 大馬拉小車，大容量硅片的可靠設計
  1 DCB(Direct Copper Bonding)銅瓷鍵合的復合材料。由于其高的導熱率，在功率半導體制造中得到

廣泛應用。

  2 北京希曼頓自1995年從德國引進此項技術，率先應用于固態繼電器的制造中，并在DCB的使用技術上

處于龍頭地位。
   超大功率一體化固態繼電器簡介：
  1994年在世界上推出300A固態繼電器（專利號：94048502.5），替代了民用塑封產品，真正地將SSR推

向工業世界，廣泛地用于熱處理，電機控制，電容投切等電子電力控制新領域。1999年全面引進德國玻

璃鈍化芯片，耐高壓，壓降低，中心門極開通速度快，DV/DT高。具有長期高溫工作的穩定性，惡劣環境

的防潮和抗鹽霧性能。底版采用了德國的銅瓷鍵合瓷片（DCB），功率循壽命>5萬次，并因減少了兩層焊

接，明顯地降低了熱阻。發明了高導熱系數柔型導熱墊（專利號：98249245.6），解決了DCB底版接觸散

熱的世界性難題。

3 光電隔離的輸入級，TTL電平兼容的輸入，直流或脈沖觸發方式。

4 高于2000V的輸入、輸出及底殼間的安全絕緣電壓，UL認可的安全部件。

5 無觸點，無機械運動部件，無火花，無動作噪音，耐震動，長壽命。

6 小的死區電壓、小的諧波干擾（Z型）內部自帶RC吸收電路。

7 大功率，交流工作電流3－500A，工作電壓220－380V全系列。

8 大容量工業級產品采用晶閘管芯片和引進德國低熱阻銅瓷鍵合（DCB）底板。

S系列普通型                                        H系列增強型
 工作電流/產品型號/交流工作電壓 工作電流 產品型號 交流工作電壓
      3A    S203ZL   220VAC   75A   H275ZK，H275ZF      220VAC
      3A    S203ZC   220VAC   75A   H375ZK，H375ZF      380VAC
      3A    S203ZW2  220VAC   80A   H380ZK，H380ZF      380VAC
      4A    S204ZW1  220VAC   100A  H3100ZK，H3100ZF    380VAC
      6A    S206ZL2  220VAC   120A  H360ZF ,H360P       380VAC
      8A    S208ZK   220VAC   150A  H3150ZE ,H3220PE    380VAC
     10A    S210ZK   220VAC   200A  H3200ZE ,H3220PE    380VAC
     12A    S212ZK   220VAC   220A  H3220zE  H3220PE    380VAC
     20A    S220ZK   220VAC   250A  H3250ZD ,H3250PD    380VAC
     25A    S225ZK   220VAC   300A  H3300ZD ,H3340P     380VAC
     40A    S240ZK F 220VAC   340A  H3340PN ,H3340ZN    380VAC
     3A     S303ZL   380VAC   360A  H3360PN ,H3360ZN    380VAC
     3A     S303ZC   380VAC   120A  h3120ZF  H3120PF    380VAC
     3A     S303ZW2  380VAC    400A H3400P   H3400Z     380VAC

     4A     S304ZW1  380VAC   400A   H3400              380VAC
     6A     S306ZL2  380VAC  500A     H3500P           380VAC
     8A     S308ZK   380VAC  500A     H3500Z           380VAC
    10A     S310ZK   380VAC   25A  S225ZF  S325ZF   380VAC
    12A    S312ZK    380VAC  600A      H3600P          380VAC
    20A    S320ZK    380VAC   600A      H3600Z          380VAC
  25A    S325ZK ZF  380VAC  800A      H3800P          380VAC
  40A    S340ZK    380VAC    40A      S340ZF          380VAC

注 意：

   １．一般純阻負載：固態繼電器電流容量應大于負載電流。硅碳棒負載：當取消變壓器時，硅碳

棒應串聯，使之能夠承

      受電源電壓的70%~80%以上。硅碳棒在700~800℃存在負阻區，固態繼電器電流容量應大于負載***

大電流的1.7倍

   ２．電熱管負載：電熱管易受潮、局部短路和放電打火等，固態繼電器電流容量應大于負載電流

的1.7倍。

   ３．變壓器負載：應帶電流限制功能，電流容量應大于負載電流的2~2.5倍。特殊負載應加大電

流容量，訂貨時聲明。

型號后一位字母代表封裝形式，請以下列字母對照尺寸。
F：92×21×36 方塊式
安裝孔距80
