| 項目 | 號碼 | SR80系列是0.25級的PID調節器, 是0.1級高精度SR25 PID 調節器的精簡設計。具有雙四位顯示, 雙輸出, 外部開關, 遙控輸入, 模擬變送輸出, 斜率運行, 數字通訊, 上下限報警等功能。 | ||||||||
| 外型 | SR82- | DIN標準: 高72×寬72×深111mm， 面板開孔尺寸: 68×68mm | ||||||||
| SR83- | DIN標準: 高96×寬96×深111mm， 面板開孔尺寸: 92×92mm | |||||||||

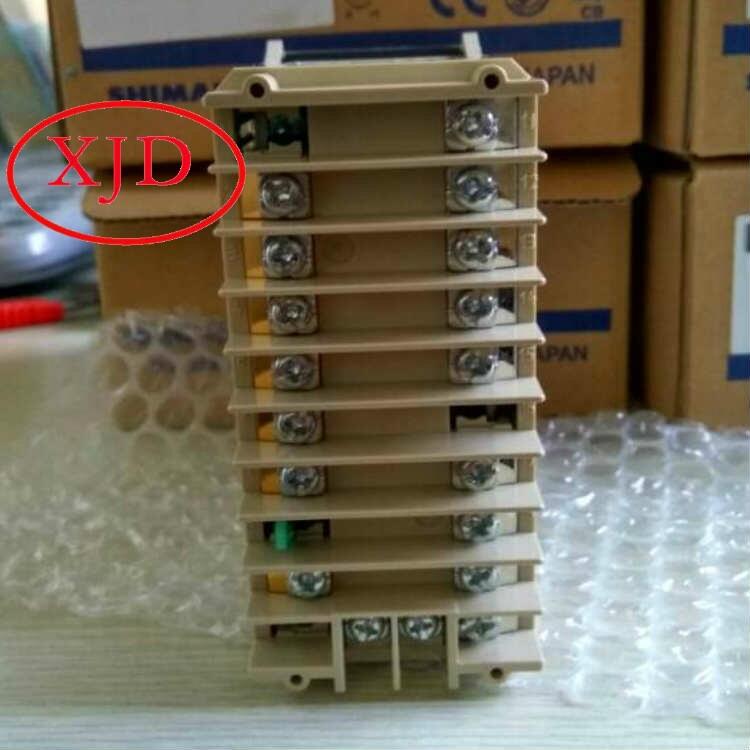

| SR84- | DIN標準: 高96×寬48×深111mm， 面板開孔尺寸: 92×45mm | |||||||||
| 輸入類型及測量范圍 | 1 | 熱電偶:14種類型可選，-200.0～2300.0℃，詳見輸入類型選擇表, 輸入阻抗:>500KΩ | ||||||||
| 2 | 鉑電阻:16種測量范圍可選，-200.0～600.0℃，詳見流程圖上輸入類型選擇表,三線制 | |||||||||
| 3 | 直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100mV輸入阻抗:>500KΩ | |||||||||
| 4 | 直流電流:4～20mA,0～20mA,輸入阻抗: 250Ω | |||||||||
| 6 | 直流電壓:0～1,1～5,-1～1,0～2,0～5,0～10v輸入阻抗:>500KΩ | |||||||||
|
調節輸出1類型 正反作用可設分辯率1/8000 |
Y- | 繼電器接點,時間比例周期1～120秒，接點:240V AC 2。5A阻性/1A感性 | ||||||||
| I- | 電流4～20mA DC， 負載阻抗<600Ω | |||||||||
| P- | 固態繼電器驅動,時間比例周期1～120秒,12±1.5V DC最大<30mA DC | |||||||||
| V- | 電壓0～10V DC， 負載電流< 2mA | |||||||||
|
調節輸出2類型 分辯率1/255(選件，SR82無此選件SR83和SR84有該選件時報警接點減為兩點) |
N- | 無 | ||||||||
| Y- | 繼電器接點,比例周期1～120秒,接點:240V AC 2.5A阻性/1A感性 | |||||||||
| I- | 電流4～20mA DC, 負載阻抗< 600Ω | |||||||||
| P- | 固態繼電器驅動,比例周期1～120秒,12V±1.5VDC<30mA | |||||||||
| V- | 電壓0～10V DC，負載電流<2mA | |||||||||
| 電源 | 90- | 100～240V AC±10%(50/60Hz) | ||||||||
| 10- | 24V AC±10%(50/60Hz) | |||||||||
| 02- | 24V DC±10% | |||||||||
|
事件輸出（報警方式：8種） Y/P輸出用的加熱器斷線/回路報警 (選件，僅用于單相負載)SR82只有兩點報警接點 與外部遙控輸入選件只能任選其一） |
0 | 無 | ||||||||
| 1 | 3組事件輸出，接點:240V AC 1.0A阻性 | |||||||||
| 2 | 3組事件輸出及30A加熱器斷線報警(僅Y，P輸出類型可選) | |||||||||
| 3 | 3組事件輸出及50A加熱器斷線報警(僅Y，P輸出類型可選) | |||||||||
|
外部遙控輸入類型 （選件） 用途：串級控制，外給定設定值，外給定參與調節負載的反饋（外接傳感器，實現恒壓恒流恒功率控制） |
00 | 無 | ||||||||
| 14 | 4～20mA DC 輸入，輸入阻抗:250Ω | |||||||||
| 15 | 1～5V DC 輸入，輸入阻抗>500KΩ | |||||||||
| 16 | 0～10V DC 輸入，輸入阻抗>500KΩ | |||||||||
|
隔離模擬變送輸出類型 （選件） 分辨率1/10000 變送類型：測量值，設定值，偏差值，調節輸出量 |
0 | 無 | ||||||||
| 3 | 0～10mV DC，輸出阻抗:10Ω | |||||||||
| 4 | 4～20mA DC，負載阻抗<300Ω | |||||||||
| 6 | 0～10V DC，負載電流<2mA | |||||||||
|
隔離數字通訊接口類型 多種協議 配套產品：XF2000組態軟件, 光隔離RS232-/485轉換器 (選件 SR82和SR84的與隔離模擬變送輸出僅能選一種) |
0 | 無 | ||||||||
| 5 | RS-485 | |||||||||
| 7 | RS-232C | |||||||||
| 8 | CC-LINK（僅SR83有此功能，并與隔離模擬變送輸出選件任選其一） | |||||||||
| 外部DI輸入開關 無電壓接點輸入 （選件） | 0 | 無 | ||||||||
| 1 | 兩點輸入 | |||||||||
■斜率的上升/下降率方便設置, 控制斜率運行/暫停等功能，便于在現場斜率升溫和特殊工藝的緩起動。
■可預置的雙設定值：對應于雙設定/雙輸出，可設置四組獨立的PID和調節輸出限幅。第二設定值可機內或外部選擇
■第二輸出功能（選件），用于加熱/制冷調節，或同極性的主輔控制。具有獨立的PID參數及對應的輸出限幅。
■外部遙控設定功能還可參與調節,組成串級控制。多臺SR80系列PID調節器與可編程FP21的設定值變送配合，可組成多區控溫系統, 實現同步調節等功能。
