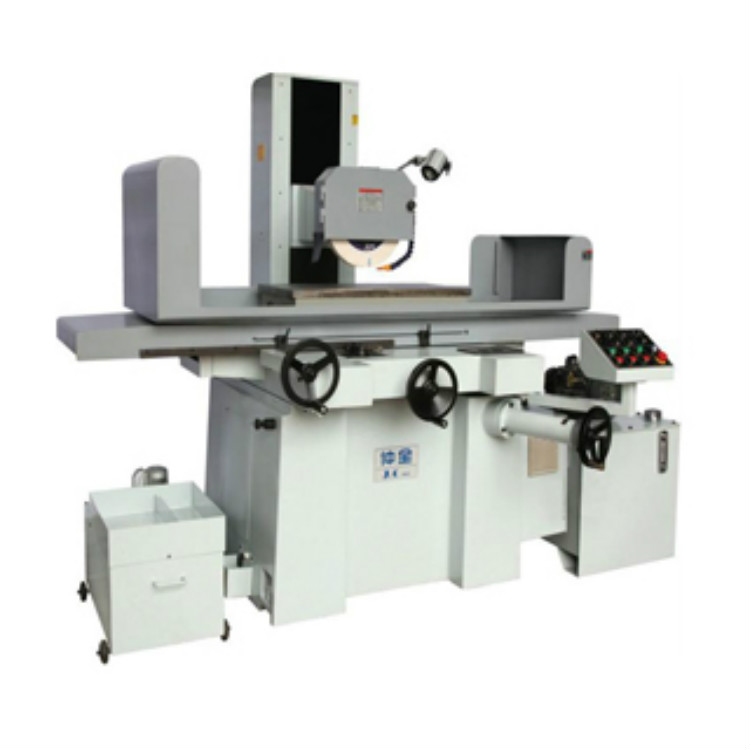

主軸軸芯從原直徑40mm加粗到45mm，增強了近1/4磨削剛性，Y軸可無級調速修整砂輪粗細，提升磨削光潔度，Z軸自動進給磨削，AS操作界面化，菜單式選擇加工模式，提升工廠自動化生產，一人多機操作，降低勞動強度，節約生產成本。
設備工作臺做左右運動（X），滑到架做前后運動（Y），主軸頭座做上下運動（Z），立柱與主機座固定式結構，X軸液壓傳動，Y/Z軸采用交流電機驅動絲杠傳動。
1、立柱與主機座固定式，具有很高的剛性和抗震性
2、X軸一V一平導軌，工作臺導軌貼塑人工精密鏟刮，獨立液壓油箱，液壓無段調速，運行平穩可靠
3、Y軸雙V導軌，滑動架導軌貼塑人工精密鏟刮，前后可無級調速修整砂輪及磨削，采用步進電機驅動滾珠
絲杠控制滑動架前后運動
4、Z軸立柱導軌，剛性穩定可靠，通過電機與絲杠傳動，可自動進給磨削，也可快速升降或手動進給；主
軸與7.5馬力，電機采用聯軸器直接連接，有足夠的磨削動力和磨削精度
5、主軸為P4級精密軸承滾動式主軸，軸芯直徑從原40mm加粗到45mm，縮短主軸筆端距離，優化軸承受
力點，法蘭式端蓋，增加了磨削剛性提升了磨削精度；防水效果更好
6、采用PLC控制系統，帶有手搖脈沖發生器。各電路設有短路保護裝置及過載保護裝置
7、獨立自動循環潤滑系統提供導軌與絲桿的經常清潔潤滑。并具有失壓報警功能
8、配有大流量冷卻系統，能夠滿足高效磨削生產連續性的需要，進一步保證磨削質量
9、機床主要工作環境
a、機臺電力總功率為：9KW，電源進線為三相四線制
b、電壓AC380V，50HZ，波動為±10%
c、控制電壓為AC24V/DC24V
d、環境溫度為5℃～40℃，濕度為≤90﹪，環境空氣中不得含有鹽和腐蝕性氣體
e、機床應遠離振源、熱源及潮濕環境，并無陽光直射。機床基礎應嚴格按照機床地基要求進行制作
|
規 格 |
|
單位 |
JGS-84AHD/AS |
|
|
加工能力 |
工作臺面積 |
mm |
800*400 |
|
|
左右移動量 |
mm |
900 |
||
|
前后移動量 |
mm |
450 |
||
|
工作臺面至主軸中心距離 |
mm |
600 |
||
|
工作臺承受重量（含磁盤） |
kg |
520 |
||
|
工作臺 |
工作臺T型槽 |
mm*N |
14*1 |
|
|
工作臺速度 |
m/min |
5-25 |
||
|
前后移動 |
前后手輪進刀 |
一格 |
mm |
0.2 |
|
一圈 |
mm |
5 |
||
|
前后自動進給 |
mm |
0.5-10 |
||
|
前后快速移動 |
50HZ |
mm |
790 |
|
|
60HZ |
mm |
950 |
||
|
移動量 |
mm |
430 |
||
|
上下結構 |
上下手輪進刀 |
一格 |
mm |
0.002 |
|
一回轉 |
mm |
0.2 |
||
|
自動進給量 |
mm |
0.002-0.04 |
||
|
上下快速移動量 |
m/min |
180 |
||
|
砂 輪 |
砂輪尺寸 |
mm |
350*40*127 |
|
|
主軸轉速 |
50HZ |
R.p.m |
1450 |
|
|
60HZ |
R.p.m |
1740 |
||
|
馬 達 |
主軸馬達 |
H*P |
7.5*4 |
|
|
上下驅動馬達 |
H*P |
步進6N.M伺服400W |
||
|
油壓馬達 |
H*P |
3*6 |
||
|
沖水馬達 |
H*P |
1/8*2 |
||
|
前后驅動馬達 |
H*P |
步進8N.M |
||
|
重 量 |
凈重 |
kg |
3000 |
|
|
毛重 |
kg |
4000 |
||
|
尺 寸 |
機床高度 |
mm |
1910 |
|
|
占地面積 |
mm |
3600*2350 |
||
