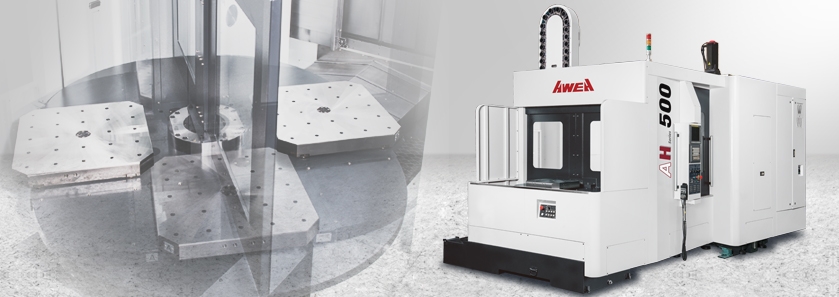

超高性能臥式加工中心機
結合先進的結構設計與嚴格的裝配檢驗流程，實現 AH 系列高剛性、高精度、高效率的機械特性，重新詮釋頂級臥式加工機的新基準
10,000 rpm 高速直結式主軸或 705 N-m 大扭力輸出齒輪式主軸設計，滿足不同的加工需求1,200 kg 重負荷工作臺，工作臺自動交換完成時間僅需 16 秒，人員作業更有效率三軸、刀庫與工作臺等核心元件皆採用伺服馬達驅動，可提供快速的加減速運動並降低熱能的產生完整的切削液沖屑系統，結合雙側螺旋捲屑器與大容量水箱，提供高效率的切屑移除效率
高剛性結構所有鑄件結構皆經過 FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性底座、立柱、工作臺與導螺桿固定座等關鍵接觸面，皆經過精密手工鏟花程序，以達成組裝精度、結構強度及均衡負載三軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
雙螺帽旋轉導螺桿
? 50 mm 高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度與延長螺桿使用年限
滾柱型線軌滑塊
高規格線軌滑塊，滑塊尺寸較一般規格增加 20%，提供高剛性、重負荷的元件特性
高剛性對稱式結構設計，具備優異的熱流平衡效果，
高性能主軸系統10,000 rpm 高速、高功率直結式主軸，有效隔離主軸轉動所產生的熱量，減少熱變位，提升長時間加工精度6,000 rpm 高扭力齒輪式主軸，搭載高馬力輸出 26 kW 主軸馬達，在 352 rpm 可提供 705 N-m 的扭矩輸出選配 20 bar 主軸中心出水主軸內孔規格採用 BBT50 兩面拘束刀把，可提供刀把更強固的拘束力，避免因晃動而影響加工精度
| 規格表 | AH-500 | AH-630 | ||
|---|---|---|---|---|
| X 軸行程 | 780 mm | 1,020 mm | ||
| Y 軸行程 | 670 mm | 900 mm | ||
| Z 軸行程 | 650 mm | 900 mm | ||
| 主軸中心至工作臺面距離 | 90 ~ 760 mm | 50 ~ 950 mm | ||
| 主軸鼻端至工作臺中心距離 | 150 ~ 800 mm | 200 ~ 1,100 mm | ||
| 工作臺 | ||||
| 工作臺尺寸 | 500 x 500 mm | 630 x 630 mm | ||
| 工作臺分度 ( B 軸 ) | 0.001° | 1° | 0.001° | 1° |
| 工件直徑 / 高度 | ? 700 / 800 mm | ? 1,020 / 1,000 mm | ||
| 工作臺載重量 | 500 kg | 1,200 kg | ||
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW | |||
| 主軸轉速 | 直結 10,000 rpm | 齒輪 6,000 rpm | 直結 10,000 rpm | 齒輪 6,000 rpm |
| 主軸內孔規格 | BBT50 | |||
| 三軸進給 | ||||
| X 軸快速進給速率 | 60 m/min. | 48 m/min. | ||
| Y 軸快速進給速率 | 48 m/min. | 36 m/min. | ||
| Z 軸快速進給速率 | 60 m/min. | 48 m/min. | ||
| B 軸快速進給 | 11.1 rpm | |||
| 切削進給速率 | 1 ~ 10 m/min. | |||
| 刀庫 | ||||
| 刀庫容量 | 60 | |||
| 長度 | 400 mm | 500 mm | ||
| 重量 | 20 kg | |||
| 直徑 / 鄰刀空 | ? 115 / ? 230 mm | |||
| 精度 | ||||
| 定位精度 ( VDI 3441 ) | P ≤ 0.010 mm / 全長 | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.015 | |||
| 一般規格 | ||||
| 控制器 | FANUC Oi-MD | |||
| 氣壓需求 | 6 kg / cm2 | |||
| 機械佔地面積 | 4,600 x 3,035 x 3,745 mm | 5,325 x 3,485 x 3,755 mm | ||
| 機器重量 | 12,000 kg | 16,500 kg | ||
本公司保留因技術需求，隨時更改內容及文字之權利。
