臺灣亞威機電LP-3021五面龍門加工中心廠家價格

產品價格：￥166（人民幣）

規格：LP-3021

發貨地：臺灣

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

亞崴機電（蘇州）有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：亞崴機電（蘇州）有限公司

商鋪名稱：亞崴機電（蘇州）有限公司

聯系人：陳建（先生）

聯系手機：

固定電話：

企業郵箱：2278192664@qq.com

聯系地址：

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

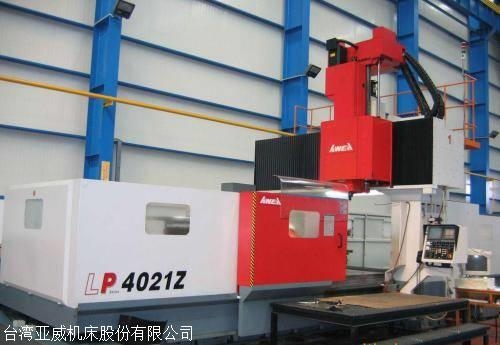

高性能龍門型五面加工中心機

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LP 系列龍門型五面加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用

LP-F 系列搭配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求

系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能

模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求

X、Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )

高剛性結構

一體式底座採用複合四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保支撐剛性

大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生

配置螺桿減震機構，降低長尺寸螺桿懸垂迴轉之震動，提升加工精度

LP-2516 / 3016 / 4016 / 5016 一體式底座，採用滾柱型線性滑軌設計

化主軸系統

強悍的切削能力

頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短接觸點與橫樑之間距，提升切削能力

中心對稱式主軸系統設計

將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力

?齒輪式高扭力主軸

高低檔強力齒輪箱設計

浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量

4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 254 rpm 提供 977 N-m 的大扭矩輸出，符合重切削加工的需求

6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的大扭矩輸出

採用 FANUC 內藏式馬達，有效降低主軸旋轉震動量，延長主軸壽命，提升長時間加工精度

浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量

提供 6,000 rpm 與 8,000 rpm 二種選擇，高扭力設計，在 350 rpm 提供 600 N-m 大扭矩輸出，充分滿足各種不同產業加工需求

高彈性五面加工功能全自動交換立/臥式頭庫、刀庫

LP 系列可結合自動化交換頭庫與立臥換刀系統，提供高效率、多功能之五面加工能力

自動化交換頭庫配置頭蓋與臥式附加頭二組獨立儲倉，移動採用線性滑軌設計，提供快速附加頭交換能力；
各儲倉均配置獨立活動門，僅於換頭時開啟，防止切屑汙染頭庫，有效延長機構使用年限

立臥換刀系統，所有換刀動作及換刀點皆有檢知器及時序掃描，確保換刀之穩定性及可靠度

標準 32T 換刀系統，另可選配 60T / 90T / 120T 刀庫

多功能附加頭設計

全系列附加頭皆由亞崴研發與組裝，可區分為 35 度頭、 90 度頭、延長頭以及萬向頭

附加頭與頭蓋之結合面皆以手工精密鏟花，採用日製兩片式曲齒離合器精密定位

選擇自動附加頭，附加頭的抓取方式皆採可程式控制

手動附加頭

35度頭

手動鎖頭 / 鎖刀
手動 45° 分度
轉速 : 3,000 rpm
大輸出功率 : 22 kW ( 30 HP )

90度頭

手動鎖頭 / 鎖刀
手動 45° 分度
轉速 : 3,000 rpm
大輸出功率 : 22 kW ( 30 HP )

延長頭

手動鎖頭 / 油壓鬆刀 ( 手動上刀 )
無分度
轉速 : 3,000 rpm
大輸出功率 : 22 kW ( 30 HP )

萬向頭

手動鎖頭 / 鎖刀
C 軸手動 45° 分度
A 軸手動 5° 分度
轉速 : 3,000 rpm
大輸出功率 : 22 kW ( 30 HP )

?Top

半自動附加頭

半自動萬向頭

自動鎖頭 / 手動鎖刀
C 軸自動 5° 分度
A 軸手動 5° 分度
轉速 : 2,000 rpm
大輸出功率 : 22 kW ( 30 HP )

?Top

自動附加頭

35 度頭

自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm
大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

90 度頭

自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm
大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

延長頭

自動鎖頭 / 鎖刀
轉速 : 3,000 rpm ( Z +600 mm ) / 6,000 rpm ( Z +350 mm )
大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

全自動萬向頭 ( 正交型 )

自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5° / 1° 分度
轉速 : 3,000 / 4,500 rpm
大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

全自動萬向頭 ( 斜交型 )

自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5°/ 1° 分度
轉速 : 3,000 / 4,500 rpm
大輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統

重要諸元
列印此頁面	LP-3021YF	LP-4021YF	LP-5021YF	LP-6021YF
X 軸行程	3,000 mm	4,000 mm	5,000 mm	6,000 mm
Y 軸行程	2,500 mm
Z 軸行程	760 mm
主軸鼻端至工作臺面距離	200 ~ 960 mm
雙柱間距離	2,300 mm
工作臺
工作臺尺寸 ( X 方向 )	3,020 mm	4,020 mm	5,020 mm	6,020 mm
工作臺尺寸 ( Y 方向 )	2,010 mm
工作臺大載重量	10,000 kg	12,000 kg	15,000 kg	18,000 kg
主軸
主軸馬達 ( 連續 / 30 分 )	22 / 26 kW ( 30 / 35 HP )
主軸轉速	6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )
主軸內孔規格	BT50 ( ISO50 ) / DIN69871-A ( 選配 )
主軸進給
快速進給速率 X 軸	20,000 mm / min.	15,000 mm / min.	10,000 mm / min.	10,000 mm / min.
快速進給速率 Y 軸	15,000 mm / min.
快速進給速率 Z 軸	15,000 mm / min.
切削進給速率	1 ~ 10,000 mm / min.		1 ~ 8,000 mm / min.	1 ~ 5,000 mm / min.
刀庫
刀庫容量	32 支刀 ( 40 / 60 / 90 / 120 選配 )
大直徑 / 鄰刀空	? 127 / ? 215 mm
大長度	350 mm
大重量	20 kg
精度
定位精度 ( JIS B 6338 )	± 0.015 mm / 全長
定位精度 ( VDI 3441 )	P ≤ 0.025 mm / 全長	P ≤ 0.030 mm / 全長	P ≤ 0.040 mm / 全長	P ≤ 0.050 mm / 全長
重現精度 ( JIS B 6338 )	± 0.003 mm
重現精度 ( VDI 3441 )	Ps ≤ 0.020 mm	Ps ≤ 0.025 mm	Ps ≤ 0.030 mm	Ps ≤ 0.035 mm
一般規格
電力需求	220 ± 10 %
氣壓壓力需求 ( 少 )	5 ~ 8 ( 5 ) kg / cm2
油壓箱容量 ( 油壓泵 )	120 liter ( 10 HP )
潤滑油箱容量	6 liter
切削液容量 ( 切削液泵 )	650 liter ( 1.5 HP )
機器淨重	33,000 kg	38,000 kg	41,000 kg	45,000 kg
