高剛性結構設計 實現極致的重切削能力

  齒輪式主軸設計，提供充裕的扭矩輸出

  三軸全硬軌設計，滿足重切削的剛性需求

  關鍵接觸面精密手工鏟花，確保優異的加工精度

  挾帶著先進的研發技術與嚴苛的品質要求，專為重切削加工需求所設計的 A+ 系列機種，具備超高剛性的機體結構與廣泛的應用範圍等特性，是所有同級機種中獲得性價比的機種之一，值得您立即擁有。

  模組化的主軸設計，提供不同的切削特性。選擇齒輪式主軸，提供強悍的重切削能力。三軸全硬軌設計，經熱處理後再精密研磨，符合重切削應用所需的剛性需求。高效率 24T 刀臂式刀庫，換刀迅速且具備極高的可靠度。完整的系列機型，X 軸行程 850 ~ 2,500 mm ; Y / Z 軸行程 600 ~ 1,000 mm，滿足各種工件尺寸之加工應用。高剛性結構設計所有鑄件結構皆經過 FEA 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性。運用貝賽爾支點的設計概念，提供 Y 軸鞍座穩固的支撐並確保全長彎曲量達到小，大幅提升工作臺的動態精度。

  雙螺帽旋轉導螺桿

  直結式伺服馬達採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度與延長螺桿使用年限。

  一體式螺桿馬達座

  一體式螺桿軸承座三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度。

  工作臺採用雙層結構加強肋設計，結構強度大幅提升，即使長時間極限載重情形下亦不會變形。自動潤滑系統使用脫壓式潤滑器及銅質油管，提供軌道、滾珠導螺桿及其他重要元件精確調整的潤滑油。

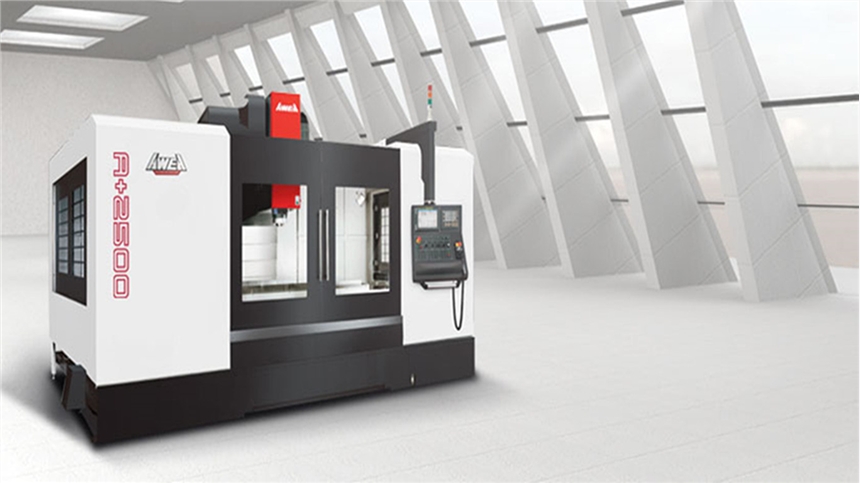

  A+ 2100 / A+ 2500 等超大型機種，底座採高剛性六滑軌設計，可消除工作臺懸垂問題，確保支撐剛性。

機型	A+ 850	A+ 1020	A+ 1200	A+ 1460
X 軸行程	850 mm	1,020 mm	1,200 mm	1,400 mm
Y 軸行程	600 mm
Z 軸行程	600 mm
主軸中心至立柱軌道面距離	680 mm
主軸鼻端至工作臺中心距離	125 ~ 725 mm
工作臺
工作臺尺寸 ( X 方向 )	1,050 mm	1,120 mm	1,300 mm	1,500 mm
工作臺尺寸 ( Y 方向 )	600 mm	600 mm	600 mm	650 mm
工作臺載重量	850 kg	1,000 kg	1,200 kg	1,400 kg
主軸
主軸內孔規格	BT40 / BT50 ( 選配 )
主軸馬達 ( 連續 / 30 分鐘 )	7.5 / 11 kW
主軸轉速	皮帶式 8,000 rpm
三軸進給
X / Y 軸快速進給速率	24 m/min.
Z 軸快速進給速率	20 m/min.
切削進給速率	1 - 15 m/min.
刀庫
刀庫容量	24 T
長度	250 mm
重量	15 kg
直徑 / 鄰刀空	? 80 mm / ? 150 mm
精度
定位精度 ( JIS B 6338 )	± 0.01 mm / 全長
定位精度 ( VDI 3441 )	P = 0.012 mm
重現精度 ( JIS B 6338 )	± 0.003 mm
重現精度 ( VDI 3441 )	Ps = 0.008 mm
一般規格
控制器	FANUC Oi -MF / 31i -MB / MITSUBISHI M70 / M720
氣壓需求	6 kg/cm2
電力需求	25 kVA
切削液容量	310 liter	350 liter	365 liter	415 liter
機器重量	6,500 kg	6,800 kg	7,300 kg	8,000 kg

  本公司保留因技術需求，隨時更改內容及文字之權利。
