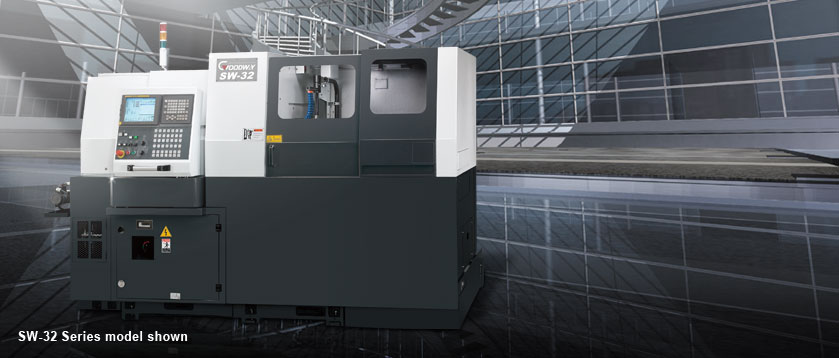

臺灣程泰SW-32D走心式車床
電話-17751717819-李經理
外徑刀具數量 / 規格 : 6 / □ 16 mm
內徑刀具數 : 4 支刀
主軸 / 副主軸最大轉速 : 7,000 / 7,000 rpm
側銑動力刀具馬達規格 : 1.4 kW
背面刀具馬達規格 : 0.75 kW
快速進給 : 24 m/min..
控制器 : FANUC 31i
SW 系列以二個工程可于 1 臺機臺內同時完成為設計概念，正、副主軸搭配正、背面刀具系統可具備 C 軸及動力刀具切削能力，并允許各系統同時間個別切削兩工件，展現極高工作效率。
*1 上側 3 支徑向動力刀具座為一體成型，下側兩支動力刀具座可個別選配更換徑向動力刀具座。
SW-32D
走心式車削中心
背加工規格
SW-32 系列
機型
SW-32
加工能力
最大加工直徑
? 32 mm
一次開夾最大加工長度
? 315 mm
外徑刀具
刀具數
6
刀具規格
□ 16 mm
內徑刀具
刀具數
4
套筒規格
ER 20
最大鉆孔能力
? 13 mm
最大攻牙能力
M12 x P 1.75
側銑動力刀具
刀具數
5 ~ 10
最大轉速
6,000 rpm
伺服馬達輸出
1.4 kW ( 1.9 HP )
套筒規格
ER 20
最大鉆孔能力
? 10 mm
最大攻牙能力
M8 x P1.25
最大端銑能力
? 13 mm
主軸
最大轉速
7,000 rpm
主軸馬達輸出 ( 連續/ 30 分 )
5.5 / 7.5 kW ( 7.5 / 10 HP )
最小分度
0.01o
快速進給
24 m/min..
控制器
FANUC 31i
主軸中心高度
1,060 mm
冷卻水箱容量
170 L
機器外觀
2,915 x 1,645 x 1,795 mm
機器重量
3,200 kg
機型
SW-32
背面加工能力
最大夾持外徑
? 32 mm
最大前取長度
130 mm
最大凸出長度
50 mm
背面刀具
刀具數
4
最大轉速
5,000 rpm
伺服馬達輸出
0.75 kW ( 1 HP )
鉆孔能力 ( 固定 )
? 13 mm
鉆孔能力 ( 動力 )
? 6 mm
攻牙能力 ( 固定 )
M10 x P1.25
攻牙能力 ( 動力 )
M5 x P0.8
副主軸
最大轉速
7,000 rpm
馬達規格
2.2 / 3.7 kW ( 3 / 5 HP )
最小分度
0.01o
刀具系統
*2 下側兩支動力刀具最多可選配更換為 5 支正面及 2 支背面軸向動力刀具。
*3 可選配動力刀具。
多樣化加工模式
正面背面
同步鉆孔攻牙
側面鉆銑
正面偏心鉆孔攻牙
背面偏心鉆孔攻牙
正面背面同步銑削
機型
副主軸
雙主軸
同期加工
側面
動力刀具座
背面
刀具座
主軸
C 軸控制
模組化
主軸設計
獨立
深孔鉆裝置
SW-32
模組化主軸結構
主軸結構為模組化設計，可依不同加工條件自行更換走心式或走刀式結構。
走刀式主軸結構之無導套設計可適用冷作棒材高速加工，且素材殘留僅 50 mm，有效節省加工成本。
走心式主軸結構之回轉導套由伺服馬達直接驅動，回轉速度快且降低素材表面損傷機率，大幅增加工作效率。
主軸輸出![[+]](http://www.goodwaycnc.com/exhtml_goodway/images/turning/swiss/sw_32/sw-32-spindle-output-tw.gif)
全系列主軸之主軸馬達采用 FANUC 內藏式馬達驅動與 C 軸控制，提升機臺加工性能穩定性，提高加工精度。
副主軸之主軸馬達同時采用 FANUC 內藏式馬達驅動與 C 軸控制，提高主軸同期加工精度
獨立深孔鉆裝置
副主軸側面設計采 2 軸正面深孔鉆裝置，直接增加機臺可安裝刀具數，使機臺內刀具更加靈活使用。
可依不同加工形態于側面動力刀具座彈性安裝正向動力刀具、外徑車牙動力刀具或六角外型加工動力刀具等，達成一機多用之目的。
全系列各軸采用日系高精度滾珠滑軌，無論于定位精度或低速操作的平穩性方面皆有優異的表現，此外，滑軌均經過預
