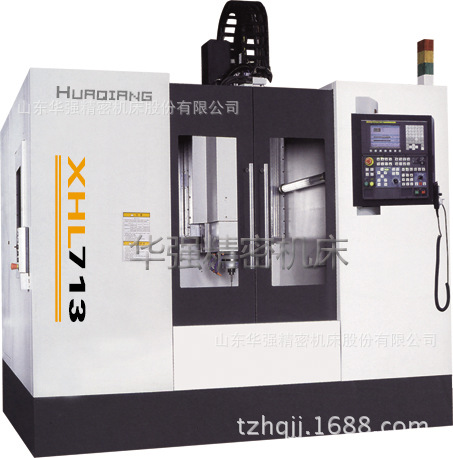

一、XH713硬軌加工中心簡介與用途
該產品為X、Y、Z三軸伺服直聯控制半閉環立式加工中心，三軸分為硬軌和（選配：滾動直線導軌）兩種，導軌負載大、跨距寬、精度高，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。可配第四旋轉軸，以滿足特殊零件的加工要求。
二、XH713硬軌加工中心主要技術參數
1、 技術規格
① 行程
X軸：550mm
Y軸：350mm
Z軸：500mm
主軸端面至工作臺面距離：125~650mm
② 工作臺
工作臺面積：800×320mm
工作臺最大負荷：300kg
T型槽（槽×寬×中心距）：3×14×100
③ 主軸
主電機功率：5.5kw主軸內錐：BT40（主軸外徑∮120）
主軸轉速：8000rpm（因電機固有特性，不適合低速重切削）
刀庫 12把斗笠式
④ 快速位移:
X/Y軸快移：16/16m/min
Z軸快移：16m/min
切削進給速度：1~5000mm/min
⑤ 精度
定位精度：0.025（國標）±0.008mm(實測)
重復定位精度：0.015（國標）±0.005mm(實測)
2、 CNC控制系統
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能，配有RS232標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工（依系統不同有差異）。
●北京KND-2000M（標配）
X/Y/Z軸交流伺服電機
●臺灣新代10A系列（選配）
X/Y/Z軸交流伺服電機
3、 電源裝置
電源形式 三相交流380V±10% 50Hz±10%
用電容量 12KVA
4、 冷卻系統
水箱容積： 200L
冷卻泵功率： 180W
冷卻泵流量： 12L/min
額定揚程： 40m
5、 氣源
使用氣壓： 0.5MPa
6、 機床外形尺寸及重量
機床外形尺寸: 2650×2160×2500mm
機床重量: 3500Kg
三、XH713硬軌加工中心的隨機附件
|
序號 |
名 稱 |
規格或標記 |
數量 |
備注 |
|
1 |
彈簧夾頭刀柄 |
MAS BT40-ER32-100 |
1 |
|
|
2 |
卡簧 |
6、8、10、12、16、20 |
各1 |
|
|
3 |
拉釘 |
P40T-1-MAS403 |
1 |
|
|
4 |
可調墊鐵及螺栓 |
自制件 |
8套 |
|
四、XH713硬軌加工中心標準配置
1、 BT40臺灣普森主軸單元80-8000rpm;
2、 三軸（X/Y/Z）進給伺服電機驅動，Z軸帶失電制動器；
3、 臺灣盛鈺12把斗笠式刀庫；
4、 HIWIN直線滾動導軌；（選配）
5、 剛性攻絲；
6、 移動手脈；
7、 集中自動油潤滑；
8、 Z軸配重系統；
9、 外置冷卻系統及水箱；
10、 氣冷
11、 簡易油水分離裝置；
12、 全防護鈑金護罩及導軌護罩；
13、 調整墊鐵及ER型BT40刀柄一套；
14、 工作燈、警示燈；電柜熱交換器；
五、XH713硬軌加工中心選擇配置
1、 FANUC-0i-mate-MD、SIEMENS 802D、三菱M70B、HNC-210B數控系統；
2、 手持氣槍?zhuān)?/span>
3、 第四軸；
4、 自動排屑器
六、XH713硬軌加工中心投標設備的安裝調試、培訓的技術組織措施說明；
1、 定期開培訓班。
2、 隨時來人到廠家培訓。
說明：因配置、特殊定貨、數控系統的不同和產品的不斷完善，會影響部分技術參數指標，定貨時請依據實際情況核實，不便之處，敬請諒解！
生產現場圖
以下圖片均是實際拍攝，沒有做任何ps優化。杜絕一切皮包公司。歡迎來廠實際洽談！
完工驗收區
