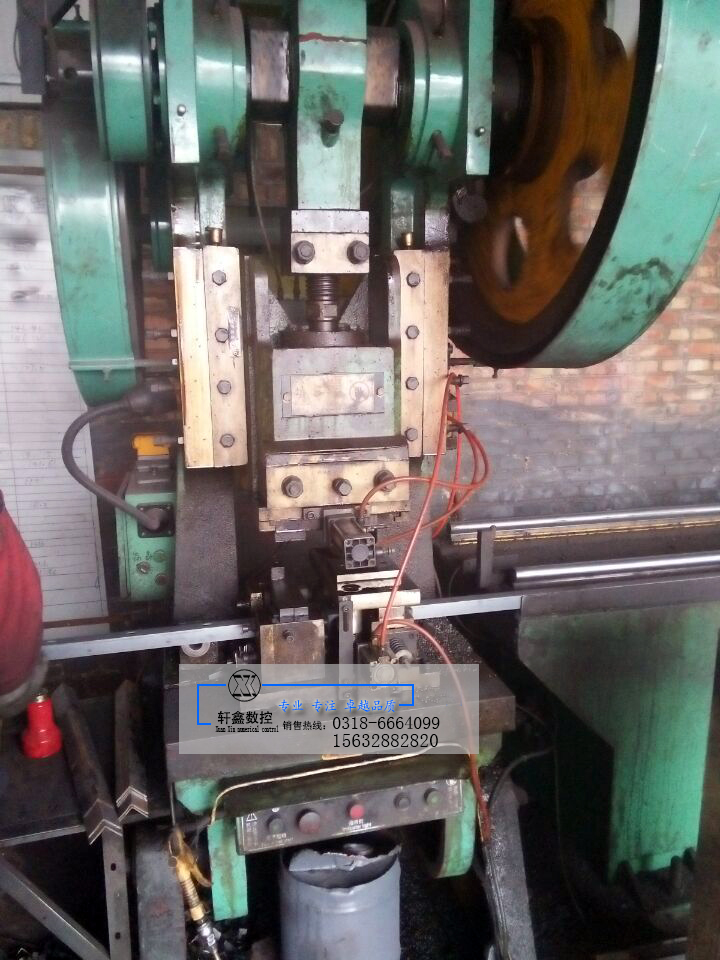

數控角鋼法蘭生產線(沖床式)
本沖壓生產線采用數控系統和沖壓器械的配合來完成角鋼的沖孔裁斷動作,構成一整套柔性沖壓自動化生產線,沖壓工人從繁重 而又危險的工件狀態中解放出來,保證安全提高了生產效率。
設備技術參數
1、原材料參數:
A 材 料: 長度為6米的3號 4號 5號非標和國標角鋼。
B 生產速度: 一人一天可加工2000米
C 控制系統: 全電腦PLC控制。
D 主 電 源: 380V
2、成品技術要求
A 切斷長度公差1mm
B 孔距公差0.5mm
C 螺栓孔為橢圓孔9.5*13
D 鉚釘孔為4.8
本公司專業生產數控角鋼法蘭生產線 ,產品中效率高。
角鋼材料數控沖壓,把角鋼放在專用數控角鋼送料機內由氣動夾鉗將角鋼夾緊,再由數控系統控制沖床自動進行加工。沖壓風道 法蘭角鋼的邊心距(一般客戶的尺寸是18mm或25mm)。然后在進行螺絲孔的沖壓(100mm-----150mm沖壓的孔距是可調的)。數 控程序可把6米的角鋼分成不同的長短,讓客戶的角鋼材料***節省,把數據輸入到機器內,機器按照數據把角鋼自動的沖孔,裁斷 。一次上料角鋼的動作循環完成,如此重復上述步驟直至加工完畢。
設備特點:
1.本機床系統是我公司基于國內著名pinpai工業級電腦的基礎上開發的專用系統,硬件部分具有抗震、抗干擾能力強,本機 床帶有集中潤滑系統可適應長時間工作,性能穩定高效;
2.采用精密伺服電機驅動,速度快,響應時間短,力矩大,控制精確,保證送料加工精度,性能好;
3.導軌采用taiwan進口直線導軌,承載能力高,導向好;
4.采用臺灣進口高精度齒條,送料準確平穩;
5.本機床采用氣動夾鉗的配合,防止拖動過程中角鋼滑脫,能充分保證夾持力;
數控角鋼沖孔機在使用的過程中應該注意些什么:
1.操作人員,事先必須詳細閱讀技術說明書,了解機械設備技術性能,掌握技術操作規程。
2.在投入使用前必須進行檢查、鑒定和試運轉,以測定機械設備的技術工作性能。
3.外部檢查,主要檢查裝配是否正確,電源連接是否正確,液壓油是否加到位,電機是否正轉等。
4.嚴禁野蠻施工,定期檢查電源,油位。
5.最好專人專機,以便維護保養 。
項 目 數控送料機 傳統人工
安 全 性 好 一 般
效 率 80-100次(每分鐘) 40-60次(每分鐘)
成 本 一次性投入,使用年限長 1800-2500元(每月)
距離準確度 精確到0.01MM 試員工熟練程度而定
節 約 性 采用錯位排列節約現有板材 靠人工難以實現
我公司數控角鋼法蘭生產線暢銷消費者市場,在消費者當中享有較高的地位,并且價格合理保證產品質量 ,以多種經營特色和薄利多銷的原則,贏得了廣大客戶的信任 ,歡迎廣大客戶前來垂詢和訂購。
河北棗強縣軒鑫玻璃鋼制品有限公司(www.xuanxinshukong.com)專業研發生產銷售角鋼法蘭沖孔機和全自動沖床設備,主要產品有角鋼法蘭生產線,數控沖孔機,法蘭沖孔機,方管沖孔機,圓管沖孔機,角鋼法蘭沖孔機,全自動沖孔機,角鋼法蘭沖床,全自動沖床,角鐵法蘭沖孔機,沖孔截?cái)嘁惑w機等。電話:15632882820 QQ:2503082351

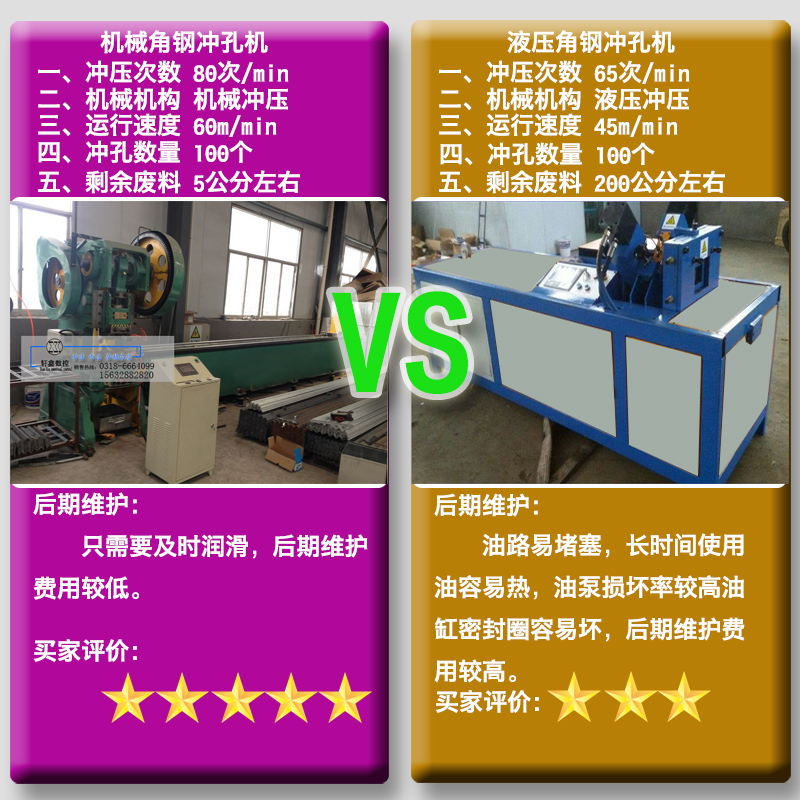

沖床和沖孔機的比較:
沖床和沖孔機的加工對象很大程度上是相似的,沖床分為普通沖床、快速?zèng)_床等,由于沖床需要一個送料系統,所以體積一 般都比較龐大。
沖孔機是沖床的進一步發展,它解決了沖床需要獨立送料系統的問題,所以體積較小。
沖孔機分為普通沖孔機,自動沖孔機(也叫自動定位沖孔機、自動對位沖孔機),全自動沖孔機,超級自動沖孔機等。
普通沖孔機無自動定位系統,相當于一個解決了送料問題的小型沖床。
自動沖孔機在普通沖孔機的基礎上增加了自動定位系統,大大提高了沖孔的精度和速度,可以理解為是一臺自動控制的高精準小型沖床。
超級自動沖孔機不但可以自定定位,而且可以批量自動送料,大大節省了人力。
XX1500的產品說明:
1.鐵塔制造業的簡易設備。
2.角鋼沖孔無需劃線。
3.孔距,準距數控改變。
4.角鋼一次通過沖床機,即可完成沖孔。
5.CAD/CAM直接轉換。
技術特征:
1.機,電,液一體化。
2.計算機控制,伺服電機送進。
3.準距任意設定,沖孔排數不限。
4.電器元件與計算機及液壓、氣動元件均采用進口產品。
5.編程簡易可直接使用放樣軟件所生成的程序數據。
6.加工零件圖形顯示。
7.角鋼彎曲度較大時能適應。
售后服務:
1.技術資料:我公司提供完整詳細的操作說明書等技術資料,免費培訓操作人員;
2.售后服務:專人跟蹤,24小時內到達客戶廠區;
3.質保期為十二個月。
4.終身負責技術指導。
