商鋪名稱：伯東企業(上海)有限公司
聯系人：羅（先生）
聯系手機：
固定電話：
企業郵箱：marketing@hakuto-vacuum.cn
聯系地址：上海市浦東新區新金橋路1888號36號樓7樓702室 201206
郵編：
聯系我時，請說是在焊材網上看到的，謝謝！

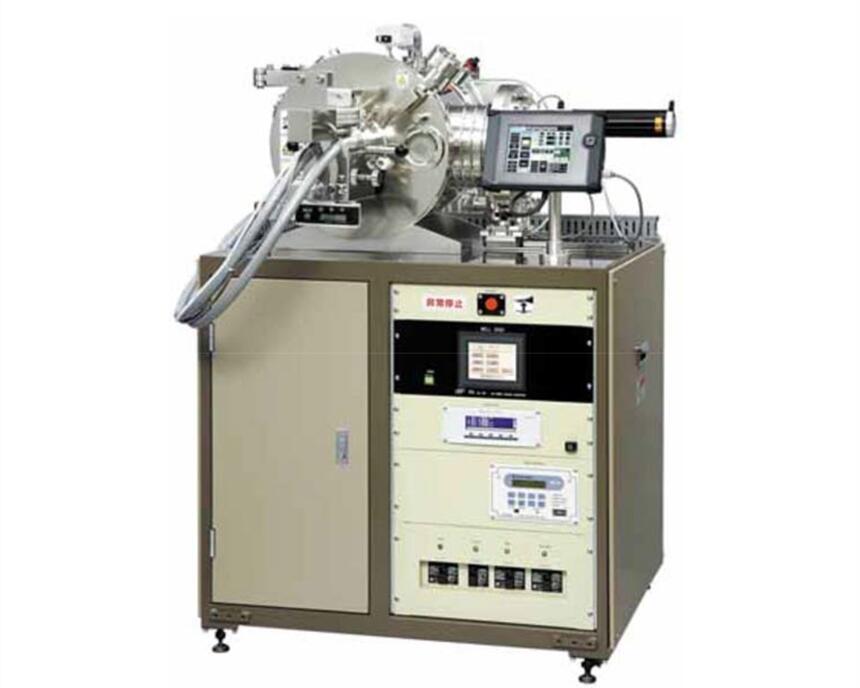

某研究機構采用Hakuto 離子蝕刻機 10IBE 對碲鎘汞晶體進行蝕刻, 并研究碲鎘汞晶體蝕刻后的電學特性.
Hakuto 離子蝕刻機 10IBE 技術參數:
|
基板尺寸 |
< Ф8 X 1wfr |
|
樣品臺 |
直接冷卻（水冷）0-90 度旋轉 |
|
離子源 |
16cm 考夫曼離子源 |
|
均勻性 |
±5% for 4”Ф |
|
硅片刻蝕率 |
20 nm/min |
|
溫度 |
<100 |
Hakuto 離子刻蝕機 10IBE 離子源是配伯東公司代理美國 考夫曼博士創立的 KRI考夫曼公司的考夫曼離子源 KDC 160
.jpg)
伯東美國 KRI 考夫曼離子源 KDC 160 技術參數：
|
離子源型號 |
|
|
Discharge |
DC 熱離子 |
|
離子束流 |
>650 mA |
|
離子動能 |
100-1200 V |
|
柵極直徑 |
16 cm Φ |
|
離子束 |
聚焦, 平行, 散射 |
|
流量 |
2-30 sccm |
|
通氣 |
Ar, Kr, Xe, O2, N2, H2, 其他 |
|
典型壓力 |
< 0.5m Torr |
|
中和器 |
燈絲 |
Hakuto 離子刻蝕機 10IBE 真空腔采用 Pfeiffer 渦輪分子泵 Hipace 700, 可抽的真空度 < 1 · 10-7 hpa, 良好的保持真空腔的真空度.
試驗利用遷移率譜分析了離子束刻蝕后的碲鎘汞晶體, 發現 180μm 的 p 型碲鎘汞晶體在刻蝕后完全轉為 n 型, 且由兩個不同電學特性的電子層組成:低遷移率的表面電子層和高遷移率的體電子層.
通過分析不同溫度下的遷移率譜, 表明表面電子層的遷移率不隨溫度而變化, 而體電子層的遷移率隨溫度的變化與傳統的n型碲鎘汞材料一致.
不同厚度下的霍爾參數表明體電子層的電學性質均勻.
另外,通過計算得到表面電子層的濃度要比體電子層高 2—3 個數量級.
若您需要進一步的了解詳細產品信息或討論 , 請參考以下聯絡方式 :
上海伯東 : 羅先生 臺灣伯東 : 王小姐
T: +86-21-5046-1322 T: +886-3-567-9508 ext 161
F: +86-21-5046-1490 F: +886-3-567-0049
M: +86 152-0195-1076 M: +886-939-653-958
ec@hakuto-vacuum.cn ec@hakuto.com.tw
www.hakuto-china.cn www.hakuto-vacuum.com.tw
伯東版權所有, 翻拷必究!
