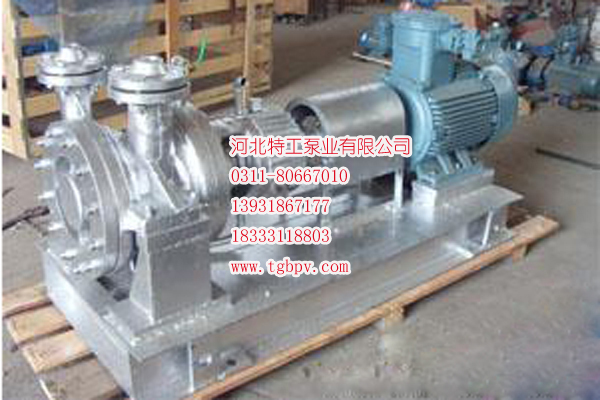

標準化工流程泵臥式離心泵200AY150C

AY風冷式熱油泵分為單級單吸和兩級單吸，單級雙吸懸臂式，單級雙吸和兩級雙吸兩端支承式，兩級單吸兩端支承式，多級單吸兩端支承式等七種。
　　殼體徑向部分，泵安裝的支承面在軸心線的水平面上，泵的進口分垂直向上與水平兩種，出口垂直向上。泵主要由泵體、葉輪、軸、泵蓋、機械密封部件等主要部件組成。泵的軸向力由葉輪平衡孔平衡。

標準化工流程泵臥式離心泵200AY150C

　　軸承軸承體內裝有一個徑向球軸承和一組推力球軸承，采用甩油環稀油潤滑。軸承體外表面鑄有散熱片，軸承有空冷(T<120℃)、風冷(T=120--260℃)、(T=260--420℃)三種方式供不同使溫度選用，風冷適用于缺水或水質差的地區選用。
　　軸封有填料密封、波紋管密封、平衡型和串聯型機械密封。軸封腔外面鑄有可供選擇的水冷夾套，當介質溫度超過66℃或碳?xì)浠衔锝橘|(zhì)溫度超過150℃時用。
　　傳動為了泵檢修方便，采用柔性加長聯軸器，泵通過朕軸器由電動機直接驅動。從電動機端看泵為逆時針方向旋轉。

標準化工流程泵臥式離心泵200AY150C

　　●　AY風冷式熱油泵的管路系統：
　　1、冷卻水是根據溫度和使用要求，對軸封腔、軸承或泵支架進行冷卻，水量每一支管路建議為0.2—0．7m³／h，其壓力為0．2—0．3MPa。　
　　2．密封沖洗是根據泵輸送介質及其溫度、壓力等工作條件不同而不同的，每個泵腔的封液量見下頁，內供或外供均可。

密封名義直徑	13-47	48-59	60-84	85-95	96-133
平均封液量（m3/h）	0.18	0.24	0.36	0.48	0.66

●　AY風冷式熱油泵過流部件材質：T≤120℃時選用普通鑄鐵
　　　　　　　　　　　T=120℃-260℃時選用鑄鋼
　　　　　　　　　　　T=260℃-420℃時選用不銹鋼

材料類別		Ⅰ	Ⅱ	Ⅲ
使用溫度（T）		-20℃～+150℃	-45℃～+420℃	-45℃～+420℃
零件名稱	殼體（體、蓋）	HT250	ZG230-450	ZG 1Cr 13Ni
	葉輪	HT200	ZG230-450	ZG 1Cr 13Ni
	軸	45	35Cr Mo	3 Cr 13
	殼體密封環	HT250	HT250	ZG 1Cr 13MoS
	葉輪密封環	QT500-7	QT500-7	3 Cr 13
	殼體螺栓	Q235-A	35Cr Mo	35Cr Mo
	填料軸套	3 Cr 13	1Cr 13堆碳化鎢	1Cr 13堆碳化鎢
	機械密封軸套	3 Cr 13	3 Cr 13	3 Cr 13

三、AY風冷式熱油泵型號說明：
例：250AYSⅢ150x2c
250—-泵進水口口徑
　　　　　　　　　　　A—泵第一次改造
　　　　　　　　　　　y--離心油泵
　　　　　　　　　　　S--第一級葉輪為雙吸，單吸葉輪無S標識
　　　　　　　　　　　Ⅲ一過流部位零件材料代號
　　　　　　　　　　　150--泵單級揚程
　　　　　　　　　　　2--水泵級數，總揚程為150x2=300m
C--葉輪第三次切割數(A、B、C…)

型號 Pump size	流量 Capacity Q M3/h	揚程 Head H m	轉速 Speed N r/min	效率 Eff. %	汽蝕余量 NPSH M	軸功率 Input Pa kw	Motor配帶電機型號SIZE 功率KW		泵重 Weight Of pump Kg	附注
200AY150C	219	112	2950	72	3.5	92.8	YB315M1-2	132	620
200AYS150×2	300	300	2950	74	3.5	331.2	YB450M1-2	450	1400	6000V
200AYS150×2A	287	270	2950	73	5.4	289	YB450S3-2	400		6000V
200AYS150×2B	270	239	2950	72	5.2	244	YB450S2-2	355		6000V
200AYS150×2C	245	195	2950	70	5	187.4	YB355S4-2	250		6000V
250AYS80	500	80	2950	82	6.5	132.8	YB355S1-2	185	450	6000V/10000V
250AYS80A	440	62	2950	81	6.5	91.7	YB280M-2	132
250AYS80B	370	44	2950	80	6.5	55.4	YB280M-2	90
250AYS150	500	153	2950	79	4.8	264	YB450S1-2	315	1500	6000V
250AYS150A	472	136	2950	78	4.6	224	YB355M-2	280		6000V/10000V
250AYS150B	444	119	2950	77	4.2	187	YB355S4-2	250		6000V/10000V
250AYS150C	400	96	2950	76	4	138	YB355S1-2	185		6000V/10000V
250AYS150×2	500	303	2950	79	4.8	522	JBO710M2-2	630	2500	6000V
250AYS150×2A	472	272	2950	79	4.5	443	JBO710S2-2	560		6000V
250AYS150×2B	444	230	2950	78	4.3	357	YB450S3-2	400		6000V
250AYS150×2C	400	190	2950	77	4	269	YB450S1-2	315		6000V
