一、結構設計與組件功能

1. 陽極體

• 材料特性：采用含硅量 14.5%~16% 的高硅鑄鐵5，表面形成致密 SiO?鈍化膜，耐蝕性優于普通鑄鐵，可在 pH 2~14 的土壤中穩定運行。陽極體允許電流密度 5~80A/m2，消耗率＜0.5kg/(A?a)5，壽命可達 20 年以上。
• 結構優化：陽極體通常為管狀或棒狀，本規格采用 Φ50mm×1500mm 或 Φ75mm×1500mm 的陽極芯，通過支架固定于鋼套管中心，確保電流均勻分布9。

2. 導氣管系統

• 材質與設計：采用聚乙烯或 PVC 導氣管，直徑 25~50mm，下端超出陽極底部 0.5m3，頂端安裝防堵透氣帽。導氣管可有效排出陽極反應產生的 O?和 CO?，避免氣阻導致的接地電阻升高。
• 功能強化：導氣管與陽極體同步下放，每隔 2 米用膠帶固定電纜，防止位移3，確保氣體排放與電流傳輸的穩定性。

3. 焦炭填料層

• 作用機制：填充粒徑 5~20mm 的冶金焦炭，孔隙率＞40%，可降低接觸電阻 30%~50%7。焦炭的高導電性（電阻率＜1Ω?m）和吸水性（飽和吸水率＞20%）能維持陽極周圍微環境的濕潤，提升電流輸出效率。
• 施工標準：填料需在工廠預填充，密度≥1.2g/cm3，確保無空隙6。現場安裝時通過注漿管從井底向上填充，避免揚塵和分層3。

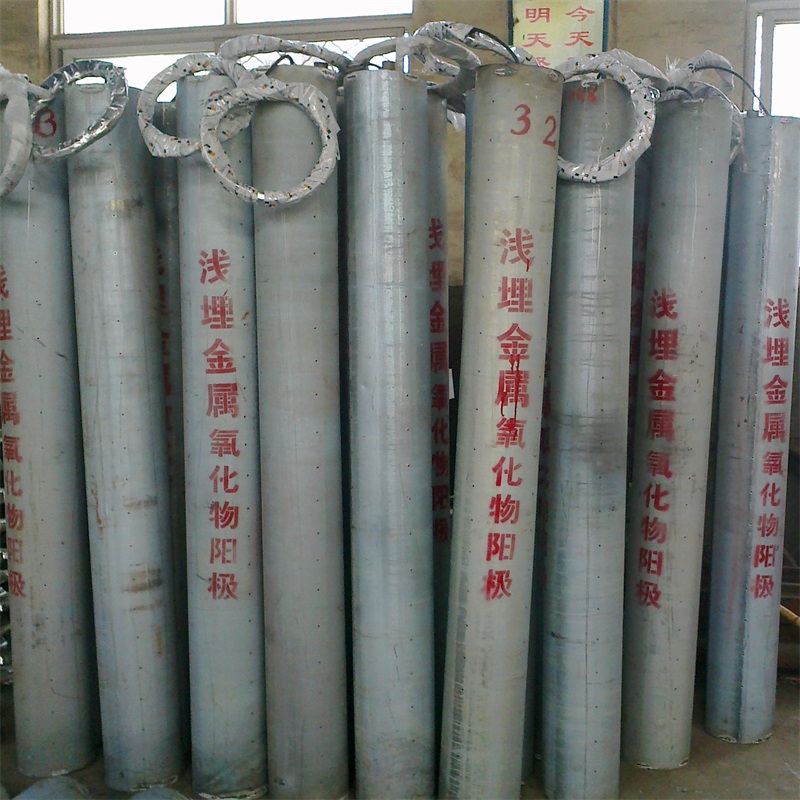

4. 鋼套管保護

• 防護設計：采用 Q235B 鋼套管，壁厚 3~6mm，外覆環氧煤瀝青防腐層。套管長度通常比陽極長 0.5~1m，下端封閉，上端與地表接線盒密封連接，防止地下水滲入9。
• 機械支撐：套管可承受鉆孔壁的側壓力（抗壓強度＞20MPa），確保陽極在安裝和運行過程中不發生形變。

二、性能優勢與行業規范

1. 核心性能指標

• 接地電阻：在土壤電阻率 100Ω?m 的環境中，單支 219*2000 陽極接地電阻≤5Ω，通過多支串聯可降至 1Ω 以下10。
• 電流輸出：單支陽極最大輸出電流可達 50A，滿足 DN1000 管道每公里 2~5A 的保護需求14。
• 穩定性：在 - 40℃~80℃溫度范圍內，電流波動＜5%，電壓穩定性誤差＜0.1V6。

2. 行業標準合規性

• 材料標準：符合 GB8491-87《高硅耐蝕鑄鐵件》和 ASTM A518-86（三級）標準，硅含量、力學性能（抗拉強度＞140MPa）等參數嚴格受控56。
• 系統規范：遵循 SY/T0036-2000《管道外加電流陰極保護系統設計規范》，陽極間距、埋設深度（通常＞15m）等設計參數需通過專業計算確定5。

三、施工流程與技術要點

1. 前期準備

• 地質勘察：采用四極法測量土壤電阻率，選擇電阻率＜100Ω?m 的深層土壤區域。當表層電阻率＞500Ω?m 時，需采用深井陽極突破高阻層7。
• 鉆孔要求：孔徑 250~300mm，垂直度偏差＜1°，孔深比陽極長 2~3m（如 2000mm 陽極需 2200~2300mm 孔深）3。

2. 安裝步驟

• 陽極下放：通過吊機將預包裝陽極垂直放入孔內，采用分段連接時需確保電纜接頭防水（絕緣電阻＞100MΩ）3。
• 填料灌注：用水泥砂漿泵從孔底注入焦炭填料，填充速度控制在 0.5~1m3/h，同步注入清水使填料沉降密實3。
• 地表處理：套管頂部安裝防爆接線盒，電纜采用雙層 PE 絕緣，與恒電位儀連接后測試保護電位，確保達到 - 0.85V（CSE）以下10。

四、典型應用場景

1. 高電阻率環境

• 西北干旱地區：在新疆、甘肅等地，陽極可深入地下 30~50m 的含水層，接地電阻較淺埋陽極降低 70%，保護半徑擴大至 3~5km9。
• 山區巖石地質：通過鉆孔穿越風化巖層，在低阻的基巖裂隙水中形成電流回路，解決傳統淺埋陽極失效問題。

2. 城市復雜管網

• 密集型市政設施：在上海、北京等城市，陽極井可布置于綠化帶或人行道下，對燃氣、供水管道實施保護，減少對周邊金屬結構的干擾（電位差＜50mV）10。
• 地鐵隧道保護：陽極井可設置于盾構區間外，通過深井電流場覆蓋隧道管片，保護電位均勻性誤差＜0.05V7。

3. 長輸管道工程

• 跨國油氣管道：在中亞天然氣管道等項目中，每 20~30km 設置 1 座深井陽極地床，單井輸出電流 100~200A，保護距離達 15~20km14。
• 海底管道延伸段：在陸上登陸段，陽極井深入地下 20~40m，解決海水與淡水過渡區的腐蝕難題，保護電位穩定性提升 30%10。

五、經濟性與維護建議

1. 成本分析

• 初期投資：單支 219*2000 陽極成本約 8000~12000 元（含鉆孔、安裝），較 MMO 鈦基陽極低 40%~60%14。
• 運維成本：年維護費用約為初始投資的 2%，主要用于定期測試接地電阻（建議每季度 1 次）和檢查導氣管暢通性。

2. 更換周期

• 材料壽命：高硅鑄鐵陽極體壽命 15~25 年，焦炭填料每 10 年需補充 1 次（消耗量約 10%/ 年）9。
• 系統升級：當保護電位回升＞0.1V 時，需評估陽極消耗情況，必要時通過井下攝像檢測陽極體剩余厚度。
