MSLYFVZ礦用漏泄同軸電纜
一、電纜CER82-14*2.5mm2-0.6/1KV石景山產品用途及特點
本產品適用于礦山、地鐵、地下隧道以及地下設施在建筑物內部在無線電波不能直接傳播
與傳播不良的特殊環境下作通信系統傳輸線。
二、電纜CER82-14*2.5mm2-0.6/1KV石景山主要技術特性
使用頻率: 1GHz 以下
使用環境溫度: -25"C~70'C
數設溫度:
不低于-10C
彎曲半徑:
不大于電纜外徑的15倍。
三、電纜CER82-14*2.5mm2-0.6/1KV石景山產品型號、主要結構數據及性能參數
|
|
|
單位 |
產品型號規格 |
||
|
MSLYFVZ-75-9 |
MSLYFVZ-50-9 |
||||
|
結構尺寸 |
圓銅線內導體 |
mm |
2.0 |
3.5 |
|
|
物理發泡聚乙烯絕緣 |
mm |
8.8 |
8.8 |
||
|
平行導線柵型外導體 |
mm |
10 |
10 |
||
|
黑色聚乙烯內護層 |
mm |
12.6 |
12.6 |
||
|
電氣性能 |
耐電壓(A.C) |
V/min |
1500/1 |
1500/1 |
|
|
20℃絕緣電阻 |
MΩ．KM |
1000 |
1000 |
||
|
特性阻抗 |
Ω |
75±3 |
50±3 |
||
|
衰減常數 |
60MHz |
dB/km |
≤40 |
≤45 |
|
|
150MHz |
dB/km |
≤55 |
≤60 |
||
|
電壓駐波比60~1 50MHz |
|
≤1.2 |
≤1.2 |
||
|
耦合損耗 |
60MHz |
dB |
80±10 |
85±10 |
|
|
150MHz |
dB |
80±10 |
75±10 |
||
注:電纜的外徑也可按用心要求定做。

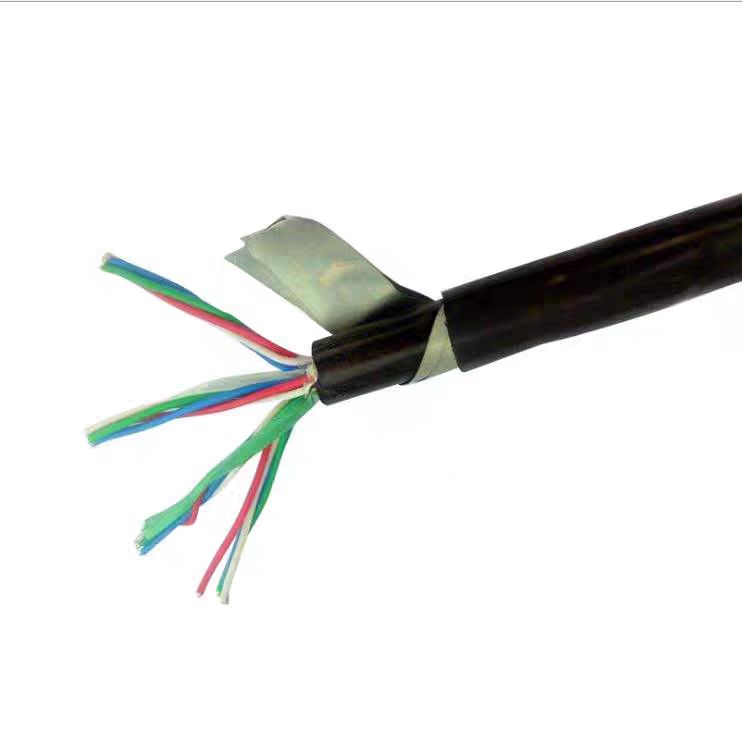

四、電纜CER82-14*2.5mm2-0.6/1KV石景山產品結構示意圖
