通訊電纜RS4852*18AWG

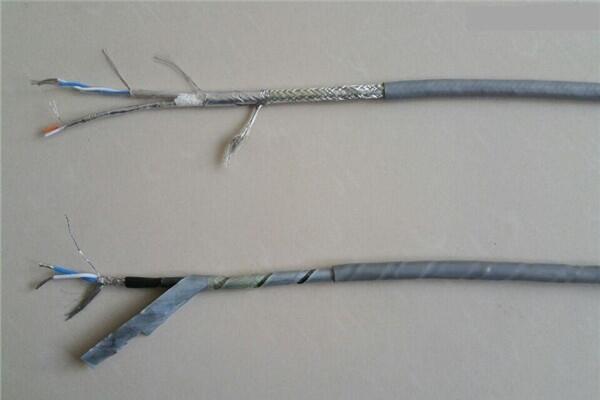

產品規格：特性阻抗120歐姆，導體為2線對4芯（2x2x24AWG）多股絞合鍍錫銅絲，PE絕緣護套；為適用于復雜的工業噪聲環境，特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽，并附有獨立TC接地導體，工業灰色PVC外護套，符合UL  AWM  2919文件規范。當高速、遠距離通信，或者處于干擾惡劣的工業環境下，選擇傳輸介質就顯得十分重。是樓宇自控、工業控制網絡、電力自動化等通訊網絡的常用電纜型號。
      采用阻抗相匹配的RS485/422專用電纜有利于降低信號的回波反射；
      其雙絞對稱、多重隔離屏蔽、鎧裝等獨特的結構，通過正確的接地，提高了信道的抗干擾性能；
      其高頻低衰減的特性，可實現信號長線傳輸距離zui大化！
      其靈活的組合形式、多種護套更可適用不同的場合。
      一個完整的解決方案，除了傾聽用戶的聲音外，還要全面替用戶著想。

    性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、zui大無中繼傳輸距離等參數，我們將依照具體情況推薦zui適當?shù)漠a(chǎn)品。一般推薦如下：
    普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右，藍色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
    普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右，灰色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，zui內層屏蔽一端接地！
CC-Link的總線電纜是特性阻抗為110±10Ω的3芯絞合屏蔽電纜，國產型號規格：STP-110Ω（for CANopen & CC-Link） ，使用時，屏蔽層應只在一端接地！

    變頻器、動力電纜、變壓器、大功率電機等往往伴隨著低頻干擾，而這種干擾是用高導電率材料做屏蔽層的電纜無法解決的，包括原裝的進口電纜。只有用高導磁率材料（如鋼帶、鋼絲）做的屏蔽層才能有效抑制低頻干擾。
zui常用的方法就是給電纜套上鋼管或直接采用高導磁率材料制成的鎧裝型電纜——ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，zui內層屏蔽一端接地！
