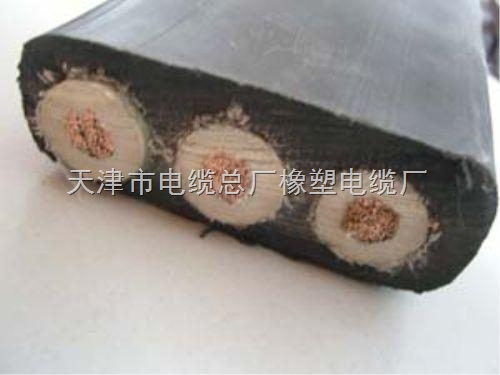

1、 型號及名稱： UGF-6000V礦用橡套軟電纜
UG-6000V礦用橡套軟電纜
2、執行標準：TL/J30-94
3、UGF電纜用途：交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運 輸機械等。
4、使用特性： 電纜的額定電壓為6kv；
電纜的長期工作溫度為+65℃。
電纜的最小彎曲半徑為電纜直徑的6倍。
UGFP電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。
5、電纜的規格應符合下表規定
芯數×截面 導體結構 根數/線徑 絕緣標稱厚度 護套標 稱厚度 標稱外徑 電線主芯直流電阻
歐/千米
主線芯 地線芯
ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30
ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91
ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21
ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78
ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554
6、技術性能：
20℃時導體直流電阻見上表。
成品UGFP電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品UGEFP電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
7、交貨要求：
電纜的交貨長度應不小于100m允許長度不小于20m
短段電纜交貨，其交貨數量應不超過交貨總長度的10％
長度計量誤差應不超過±0.5％。
盾構機電纜（掘進設備用采掘機電纜）產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
技術參數
盾構機電纜（露天礦用耐寒高壓橡套軟電纜）
產品執行標準 Product standard
《盾構機高壓橡套軟電纜》企業標準
用途 Application
本產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
UGEFP盾構機電纜，盾構機電纜型號-UGEFP電纜，UGEFP盾構機電纜（掘進設備用采掘機電纜）產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
技術參數
盾構機電纜（露天礦用耐寒高壓橡套軟電纜）
產品執行標準 Product standard
《盾構機高壓橡套軟電纜》企業標準
用途 Application
本產品適用于額定電壓8.7/15kV及以下露天礦及地下掘進重型設備用乙丙橡皮絕緣氯丁橡皮護套高壓橡套軟電纜。
使用特性 Using features
3.1電纜導體最高額定溫度為90℃。
3.2短路時（最長持續時間不超過5秒）電纜導體的最高溫度不超過250℃。
3.3電纜允許最低環境溫度:UGEFP型：—15℃；UGEFHP型：—33℃。
3.4電纜允許最小彎曲半徑:用于固定設備時為6D；以自由活動方式連接時為10D；用電纜盤收放時為12D；用轉向導輪時為15D（其中D為電纜直徑）。
型號及名稱 Type Designation
型號
Type
額定電壓（Uo/U）kV
Rated Voltage
名稱
Designation
UGEFP
3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25
盾構機用電纜（露天礦用高壓橡套軟電纜）
UGEFHP
3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 14/25
盾構機用耐寒電纜（露天礦用高壓耐寒橡套軟電纜）
結構尺寸及技術參數 Constructional dimension technical parameter
露天礦用高壓（耐寒）橡套軟電纜 3.6/6kV
