商鋪名稱：天津大橋焊材集團有限公司
聯(lián)系人：林經(jīng)理（先生）
聯(lián)系手機：
固定電話：
企業(yè)郵箱：tjdqhcjt@163.com
聯(lián)系地址：天津市西青經(jīng)濟開發(fā)區(qū)津港公路35號
郵編：300300
聯(lián)系我時，請說是在焊材網(wǎng)上看到的，謝謝！

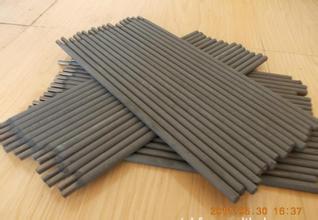

J556RH 符合 GB/T 5118 E5516-G
AWS A5.5 E8016-G
ISO 2560-B-E 55 16-G P
說明：J556RH是超低氫鉀型高韌性焊條。熔敷金屬具有優(yōu)良的塑性、韌性和抗裂性能。交直流兩用，建議以直流反接為主，可進行全位置焊接。
用途：適用于壓力容器、海洋采油平臺、船舶等低合金鋼重要結(jié)構(gòu)。
熔敷金屬化學(xué)成分（%）
|
|
C |
Mn |
Si |
S |
P |
Ni |
Mo |
|
保證值 |
≤0.12 |
≥1.00 |
≤0.70 |
≤0.035 |
≤0.035 |
≤0.85 |
≤0.30 |
|
例值 |
0.076 |
1.10 |
0.22 |
0.004 |
0.017 |
0.81 |
0.15 |
熔敷金屬力學(xué)性能（620℃×1h）
|
試驗項目 |
Rm (N/mm2) |
ReL/Rp0.2 (N/mm2) |
A (%) |
KV2(J) |
|
-40℃ |
||||
|
保證值 |
≥540 |
≥440 |
≥17 |
≥34 |
|
例值 |
590 |
500 |
28 |
108 |
熔敷金屬擴散氫含量：≤4.0ml/100g（色譜法或水銀法）
X射線探傷要求：I級
焊接位置
參考電流（AC、DC+）
|
焊條直徑（mm） |
f3.2 |
f4.0 |
f5.0 |
|
焊接電流（A） |
80~140 |
130~180 |
170~240 |
注意事項：
1.焊前焊條須經(jīng)350~400℃烘焙1h，放在100~150℃恒溫箱內(nèi)，隨用隨取。
2.焊前必須對焊件清除鐵銹、油污、水分等。
3.焊接時須用短弧操作。
