聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。

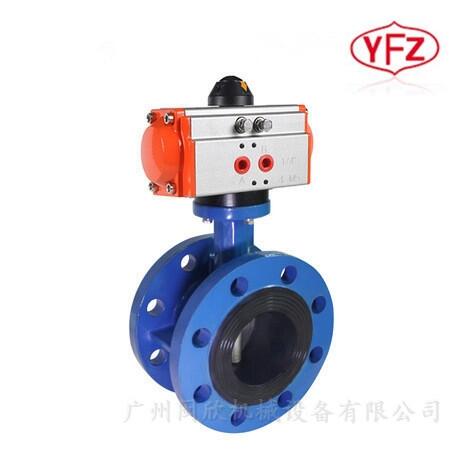

氣動法蘭襯氟蝶閥是由氣動執行器和蝶閥組成。氣動法蘭襯氟蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，氣動法蘭襯氟蝶閥在低壓大中口徑管道上的使用越來越多。
產品特點：
l 氣動法蘭襯氟蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成；
l 只需旋轉90°即可快速啟閉，操作簡單；
l 閥門具有良好的流體控制特性；
l 氣動法蘭襯氟蝶閥有彈密封和金屬的密封兩種密封型，彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊
技術規范：
設計規范：
設計依據：GB標準、ANSI標準
設計標準：GB/12237、ANSI B16.34
結構長度、對夾鏈接：GB/12221/ANSI B16.10
連接法蘭尺寸：GB/9113、JB/T79、ANSI B16.5
實驗和檢驗：JB/T9092、API 598
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
參數技術：
公稱通徑：DN50-200mm
連接方式：法蘭式
氣缸選配：AT系列、
氣缸形式：雙作用、單作用（彈簧復位）
控制方式：二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力：6、10、16bar（如需更高壓力，請注明要求。）
氣源壓力：雙作用：4-8bar、單作用：5-8bar
介質溫度：W1：-40~180℃、W2：-40~300℃、W3/W4：-30~425℃
環境溫度：標準型：-20~80℃
閥體材質：鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6）
密封材質：丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46）
備注：其他特殊密封材質和特殊溫度可根據客戶要求設計選型
