廣式法蘭球閥產品概述：
廣式法蘭球閥體積小、安裝方便的特點，又具有國標法蘭全通徑不易泄漏的優點，一舉改變了以往方式法蘭球閥流量小，易泄漏的固疾，也解決了國標法蘭球閥過于笨重的缺點，而具閥體可采用精鑄造工藝，外形美觀大方。全通徑、大徑量，連接尺寸符合廣式法蘭球閥標準，預計將在越來越多的管道上得到廣泛的使用。
廣式法蘭球閥工作原理：
廣式法蘭球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動 作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
廣式法蘭球閥產品特點：
1、廣式球閥體積小、安裝方便的特點，又具有國標法蘭全通徑不易泄漏的優點，一舉改變了以往方式法蘭球閥流量小，易泄漏的固疾，也解決了國標法蘭球閥過于笨重的缺點，
2、閥體可采用精鑄造工藝，外形美觀大方。
3、全通徑、大徑量，連接尺寸符合廣式法蘭球閥標準，預計將在越來越多的管道上得到廣泛的使用。
廣式法蘭球閥主要零件材料
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q41F-16C、Q41F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL |
聚四氟乙烯PTFE對位聚苯PPL |
|
硝酸類 |
Q41F-16P、Q41F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q41F-16R、Q41F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

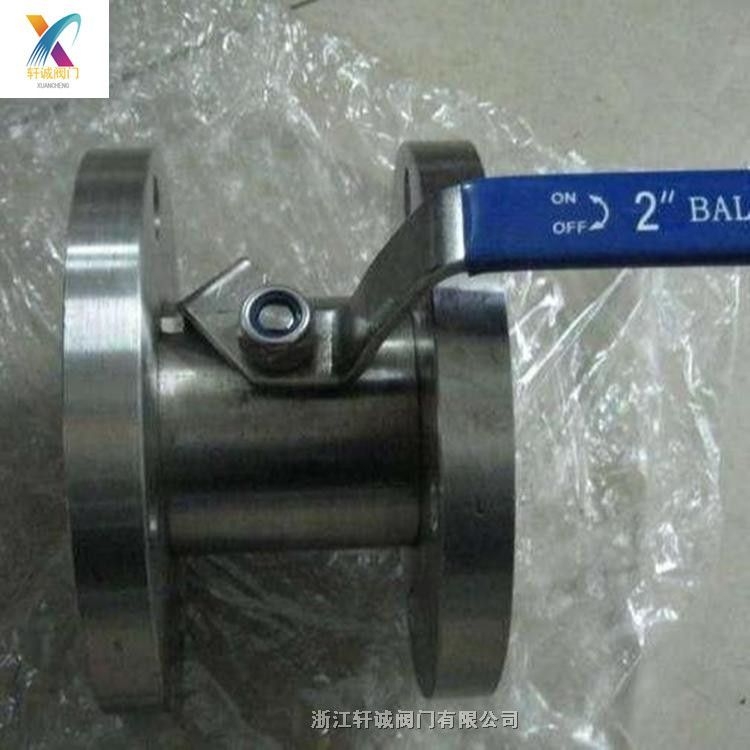

廣式法蘭球閥實物圖:
廣式法蘭球閥主要尺寸
|
公稱通徑 |
d |
d2 |
L |
D |
D1 |
D2 |
b |
f |
Z-d1 |
H |
W |
|
|
DNmm |
in |
|||||||||||
|
15 |
1/2 |
10 |
15 |
92 |
95 |
65 |
45 |
14 |
2 |
4-14 |
60 |
110 |
|
20 |
3/8″ |
12.6 |
20 |
106 |
75 |
105 |
55 |
14 |
2 |
4-14 |
65 |
110 |
|
25 |
1″ |
17 |
24 |
109 |
85 |
115 |
65 |
16 |
2 |
4-14 |
70 |
110 |
|
32 |
1 1/4″ |
22 |
32 |
126 |
100 |
135 |
78 |
16 |
2 |
4-18 |
85 |
145 |
|
40 |
1 1/2″ |
25 |
38 |
136 |
110 |
145 |
85 |
16 |
3 |
4-18 |
90 |
145 |
|
50 |
2″ |
32 |
46 |
154 |
125 |
160 |
100 |
18 |
3 |
4-18 |
98 |
177 |
|
65 |
2 1/2″ |
44 |
60 |
170 |
145 |
180 |
120 |
20 |
3 |
8-18 |
110 |
190 |
|
80 |
3″ |
50 |
72 |
195 |
160 |
195 |
135 |
22 |
3 |
8-18 |
130 |
240 |
|
100 |
4″ |
65 |
92 |
215 |
180 |
215 |
155 |
22 |
3 |
8-18 |
150 |
260 |
