XGQ91(4)5F-16P電動三通螺紋球閥原理作用：
標準球芯有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。電動三通內螺紋球閥采用HR型、HQ型角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
XGQ91(4)5F-16P電動三通螺紋球閥性能特點：
控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。
XGQ91(4)5F-16P電動三通螺紋球閥技術參數：
|
公稱通徑DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
||||||
|
閥體形式 |
三段式分體式閥體 |
||||||
|
連接形式 |
螺紋式、焊接式 |
||||||
|
閥芯形式 |
"O"型球形閥芯 |
||||||
|
動作范圍 |
0～90° |
||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
||||||
|
基本誤差 |
±1% |
||||||
|
回差 |
±1% |
||||||
|
死區 |
≤1%(可調) |
||||||
|
可調范圍 |
250:01:00 |
||||||
|
配置執行機構 |
可配HQ、HR等系列角行程電動執行機構 |
||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||
|
電源電壓 |
AC220/380V，50/60Hz |
||||||
|
輸出力矩 |
50N·M～2000N·M |
||||||
|
動作范圍 |
0～90° 0～360° |
||||||
|
動作時間 |
15秒/30秒/60秒 |
||||||
|
保護裝置 |
過熱保護 |
||||||
|
環境溫度 |
-30°～60° |
||||||
|
手動操作 |
同附帶手柄操作 |
||||||
|
限位 |
電氣、機械二重限位 |
||||||
|
防護等級 |
相當于IP-65 |
||||||
|
防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
||||||
|
位置測量 |
可選裝開關或電位計 |
||||||
|
驅動電機 |
8W/E |
||||||
|
進線接口 |
PE1/2〞進線線鎖 |
||||||
XGQ91(4)5F-16P電動三通螺紋球閥部件材質：
|
連接方式 |
內螺紋連接 |
對焊連接 |
||||||
|
零件名稱 |
閥體閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
|
球體、閥桿 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
||
|
密封圈、填料 |
增強聚四氟乙烯、對位聚苯 |
|||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品等 |
腐蝕性介質 |
腐蝕介質 |
水、蒸汽、油品等 |
腐蝕性介質 |
腐蝕介質 |
|
|
適用溫度 |
-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) |
|||||||
XGQ91(4)5F-16P電動三通螺紋球閥外形尺寸：
|
通徑DN |
英寸" |
連接尺寸 |
|||
|
mm |
inch (G) |
L |
d |
H |
A |
|
15 |
1/2" |
72 |
10 |
68 |
110 |
|
20 |
3/4" |
85 |
15 |
70 |
110 |
|
25 |
1" |
91 |
18 |
80 |
140 |
|
32 |
1 1/4" |
110 |
25 |
85 |
140 |
|
40 |
1 1/2" |
122 |
32 |
100 |
180 |
|
50 |
2" |
145 |
40 |
110 |
180 |

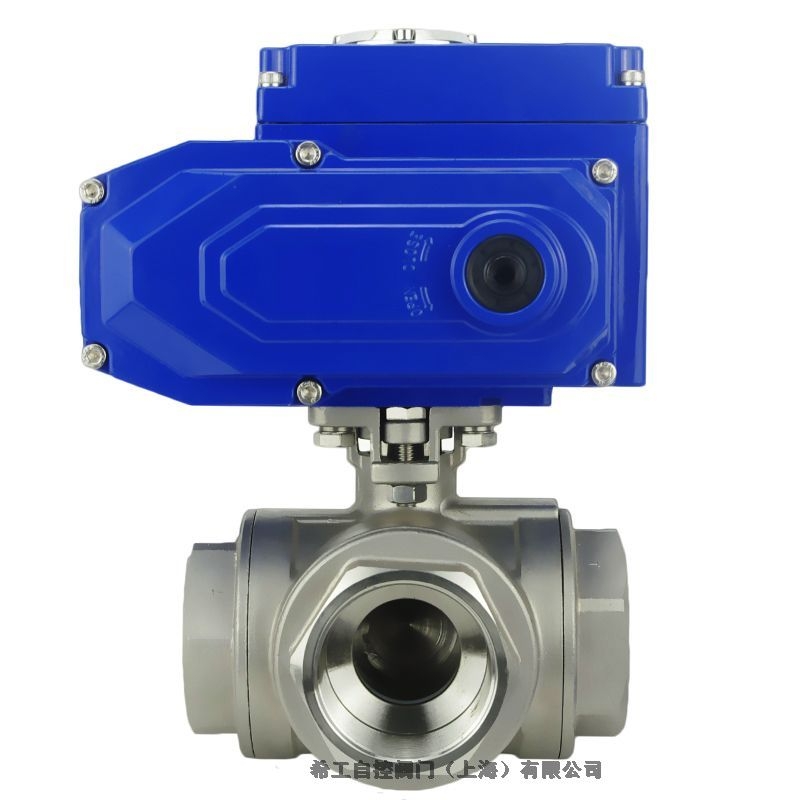

XGQ91(4)5F-16P電動三通螺紋球閥產品實拍：
