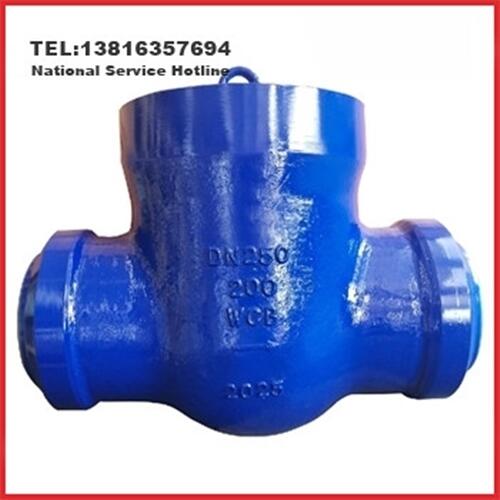

一、SD61H/Y電站堵閥產品概述
SD61Y電站堵閥是 一種由堵板和導流套可互換的既可用于水壓試驗又可作為管道使用的雙功能裝置。其通常安裝在主蒸汽管道過熱器出口、再熱器入口及再熱器出口的蒸汽管道上，作 為鍋爐機組整體水壓試驗的隔離裝置，確保汽輪機的安全。水壓試驗后，堵閥留在管道上作為通道繼續使用，消除了渦流、擴容的影響，阻力小，下次再需進行水壓 試驗時則取出導流套，重新裝入堵板和支板等內件即可。本產品采用對焊連接，閥體兩端加工成U型坡口與配管直接焊接，中腔采用壓力自緊密封結構，壓力越高，密封性能越好，所有內件均從頂部裝入，無須切割閥體，維修維護方便。
SD61Y電 站堵閥由閥體、閥蓋、密封環、四開環、堵板、支撐板、預緊螺釘和導流管等組成，其具體結構組成與工作狀態有關。管道試驗狀態時，支撐板和堵板安裝在閥門內 部，擰緊預緊螺釘，使堵板密封面間產生一定的初始密封比壓，阻擋介質流向出口側，介質壓力使堵板與閥體密封面之間產生足夠的密封比壓，不論管道試驗介質壓 力高低，均可保證密封，滿足對支撐板一側管道進行試驗。待試驗結束，去除堵板，安裝導流管和閥蓋等，此時閥門如同一段管道。再次試驗時，仍換為堵板。堵板 密封面材料可采用不銹鋼、硬質合金或O形圈，中腔密封環可采用增強柔性石墨或金屬密封環的內壓自密封結構。
二、SD61H/Y電站堵閥主要零件材料
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
1 |
閥 體 |
WCB |
WC6 |
WC9 |
A105 |
F22 |
F91 |
|
2 |
閥 蓋 |
WCB |
WC6 |
WC9 |
A105 |
F22 |
F91 |
|
3 |
堵 板 |
Q235-B |
Q235-B |
Q235-B |
Q235-B |
Q235-B |
Q235-B |
|
4 |
導 流 套 |
25 |
15CrMo |
12Cr1MoV |
A105 |
F22 |
F91 |
三、SD61H/Y電站堵閥主要性能規范
|
公稱壓力PN(MPa) |
20.0 |
25.0 |
32.0 |
— |
— |
— |
|
工作壓力(MPa) |
— |
— |
— |
14.0 |
17.0 |
17.0 |
|
工作溫度(℃) |
— |
— |
— |
540 |
540 |
570 |
|
殼體水壓試驗壓力(MPa) |
30.0 |
35.0 |
45.0 |
40.0 |
48.0 |
63.0 |
|
密封、倒密封水壓試驗壓力(MPa) |
22.0 |
25.5 |
35.2 |
25.5 |
35.2 |
35.2 |
|
低壓氣密封試驗壓力(MPa) |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
設計制造 |
GB/T 29462-2012 電站堵閥 |
|||||
|
結構長度 |
GB/T 29462或符合我廠與用戶協商確定的其他尺寸 |
|||||
|
連接端 |
JB/T 3595、ANSI B16.25或按用戶要求 |
|||||
|
檢驗驗收 |
GB/T 29462-2012 電站堵閥 |
|||||
|
壓力試驗 |
JB/T 3595-2002 電站閥門 一般要求 |
|||||
四、SD61H/Y電站堵閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠電站閥系列產品，咨詢時煩請說明公稱通徑、壓力等級、材質、連接端執行標準、使用介質及工作溫度等，我廠可按客戶需求承接定制，本產品有鑄造和鍛造兩種，鍛鋼閥體一般選用：A105、F22、F91等材料。本閥出廠時堵板或?qū)Я魈拙囱b入，堵板、導流套作為附件另外裝箱隨閥一起發往目的地。更多相關產品請瀏覽：
