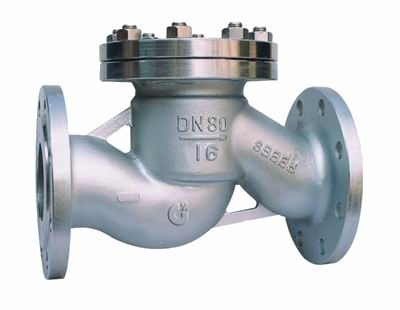

升降式止回閥H41W-16P
止回閥簡介：
不銹鋼止回閥H41W：止回閥屬于自動閥類，又稱單向閥、逆止閥、背壓閥、逆流閥。升降式止回閥也叫跳心式,頂針式止回閥。止回閥主要用于介質單向流動的管道上，只允許介質向一個方向流動，防止管道中的介質倒流，以防止發生事故。選用不同的材質，止回閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
潤科（原博特）臥式止回閥產品性質：
|
加工定制：是 |
品牌： 潤科（原博特） |
型號：H41W-16P |
|
種類：DDCV雙瓣式 |
材質：不銹鋼 |
連接形式：法蘭 |
|
結構形式：升降式 |
公稱通徑：15-300（mm） |
適用介質：油品 |
|
形態：升降式 |
壓力環境：常壓 |
標準：國標 |
|
流動方向：?jiǎn)蜗?/span> |
驅動方式：手動 |
工作溫度：常溫 |
|
類型(通道位置)：直通式 |
|
|
主要尺寸：
|
公稱通徑 DN(mm) |
L1 |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
|
15 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
77 |
|
20 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
77 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-Φ14 |
80 |
|
32 |
180 |
140/135 |
100 |
76 |
18 |
2 |
4-Φ18 |
85 |
|
40 |
200 |
150/145 |
110 |
84 |
18 |
3 |
4-Φ18 |
95 |
|
50 |
230 |
165/160 |
125 |
99 |
20 |
3 |
4-Φ18 |
115 |
|
65 |
290 |
185/180 |
145 |
118 |
20 |
3 |
4-Φ18 |
140 |
|
80 |
310 |
200/195 |
160 |
132 |
20 |
3 |
8-Φ18 |
170 |
|
100 |
350 |
220/215 |
180 |
156 |
22 |
3 |
8-Φ18 |
200 |
|
125 |
400 |
250/245 |
210 |
184 |
22 |
3 |
8-Φ18 |
230 |
|
150 |
480 |
285/280 |
240 |
211 |
24 |
3 |
8-Φ22 |
255 |
|
200 |
600 |
340/335 |
295 |
266 |
24 |
3 |
12-Φ22 |
285 |
臥式止回閥結構特點：
結構特點：
1、結構緊湊、造型美觀、全通徑流道、流阻系數小。
2、密封副材料配對合理，使用壽命長。
3、此閥門為自動閥門，起逆止作用，箭頭所示方向?yàn)榻橘|(zhì)流動的方向
4、客戶可根據管道安裝需要，分別選用相應型式的止回閥。
