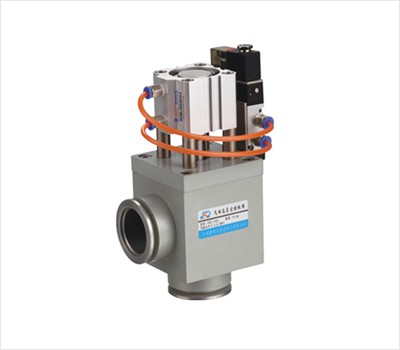

GDQ-J(b)型系列電、氣動高真空擋板閥(帶波紋管密封)|真空氣動擋板閥|氣動密封氣動擋板閥
GDQ-J(b)型系列電、氣動高真空擋板閥(又稱角閥)采用波紋管密封,以電信號作為閥門開關信號，依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，閥門將依靠彈簧自動關閉閥門，作為高真空管路中的啟閉機構，本閥具有工作平穩、密封可靠、壽命長等一系列優點，是真空設備的自動化首選閥門之一。
閥門適用介質為空氣及非腐蝕性氣體。
|
|
詳細說明
|
|
|
|
適用范圍(Pa)
|
1x105～1.3x10-6
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-7
|
|
適用溫度（℃）
|
-25～+40
|
|
氣源壓力（MPa）
|
0.4～0.6
|
|
法蘭標準
|
GB4982
|
|
安裝位置
|
任意
|
|
電源電壓
|
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信號反饋
|
標準出廠：不帶反饋信號
特殊指定：微動開關
|
|
|
|
|
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
W
|
H
|
h
|
A
|
bxb
|
|
GDQ-J10(b)/KF
|
10
|
30
|
12.2
|
76
|
170
|
146
|
40
|
36x36
|
|
GDQ-J16(b)/KF
|
16
|
30
|
17.2
|
76
|
170
|
146
|
40
|
36x36
|
|
GDQ-J25(b)/KF
|
25
|
40
|
26.2
|
95
|
200
|
165
|
50
|
61x61
|
|
GDQ-J40(b)/KF
|
40
|
55
|
41.2
|
112
|
232
|
186
|
65
|
80x80
|
|
|
