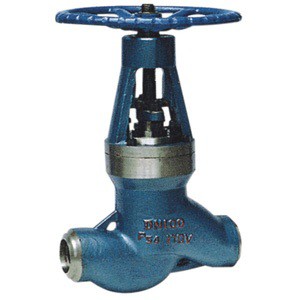

焊接截止閥適用于公稱壓力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
焊接截止閥 結構特點
1. 產品設計制造按 E101 和 JB/T3595-93 標準的規定，結構合理，性能優良，造型美觀。
2. 閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
3. 閥瓣、閥座的密封面采用司太立（ stellite ）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
4. 閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5. 閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
7. 電動截止閥配有 DZW 系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。
焊接截止閥 標準規范
設計與制造：E101,JB/T3595-93
壓力溫度：E101,JB/T3595
結構長度：E101
對焊連接尺寸：GB/T15198.3-95
檢驗與實驗：GB/T13927-92
|
產品型號
|
公稱壓力
|
試驗壓力
|
工作壓力
|
工作溫度(℃)
|
適用介質
|
|||
|
殼體強度
|
密封
|
P54
|
P55
|
P57
|
||||
|
J61H/Y-100
|
10
|
15
|
11
|
|
|
|
≤450
|
水、蒸汽、油品
|
|
J61H/Y-200
|
20
|
30
|
22
|
|
|
|
||
|
J61H/Y-250
|
25
|
38
|
28
|
|
|
|
||
|
J61H/Y-320
|
32
|
48
|
36
|
|
|
|
||
|
J61Y-P54/100V
|
|
30
|
22
|
10
|
|
|
≤540
|
蒸 汽
|
|
J61Y-P54／140V
|
|
38
|
28
|
14
|
|
|
||
|
J61Y-P54／170V
|
|
48
|
36
|
17
|
10
|
|
||
|
J61Y-P55／100V
|
|
38
|
28
|
|
14
|
|
≤555
|
|
|
J61Y-P55／140V
|
|
48
|
36
|
|
17
|
|
||
|
J61Y-P55／170V
|
|
53
|
39
|
|
|
10
|
||
|
J61Y-P57／100V
|
|
48
|
36
|
|
|
14
|
≤570
|
|
|
J61Y-P57／140V
|
|
55
|
40
|
|
|
17
|
||
|
J61Y-P57／170V
|
|
60
|
44
|
|
|
|
||
|
零件名稱
|
閥體
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
閥桿螺母
|
手輪
|
緊固體
|
|
J61H型
|
25
WCB |
25
40Cr |
鉻不銹鋼
鉻鉬鋁鋼化 |
鉻不銹鋼
|
鉻不銹鋼
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
優質碳鋼鉬鋼
|
|
J61Y型
|
25
WCB |
25
40Cr |
鉻不銹鋼
鉻鉬鋁鋼化 |
25
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
優質碳鋼鉻鉬鋼
|
|
J61Y-P54型
|
ZG20CrMolV 12CrlMolV
|
12C r1MolV
|
20CrMol V
25CrlMolV |
12CrlMolV
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
鉻鉬鋼
|
|
J61Y-P55型
|
ZG25CrMol V12CrlMolV
|
12C r1MolV
|
20CrMol V
25CrlMolV |
12C r1MolV
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
鉻鉬鋼
|
|
J61Y-P57型
|
ZGl5CrMolV 12CrlMolV
|
12CrlMolV
|
20CrMol V25CrlMolV
|
12CrlMolV
|
硬質合金
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
鉻鉬鋼
|
構圖.jpg)
|
公稱通徑DN
|
主要外形尺寸和連接尺寸
|
重量
|
||||||
|
L
|
D1
|
D2
|
D3
|
α
|
H
|
D0
|
||
|
J61(H.Y)-25、40、64、100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
|
||||||||
|
10
|
120
|
12
|
25
|
40°
|
185
|
140
|
2.8
|
|
|
15
|
170
|
17
|
36
|
40°
|
247
|
200
|
7.5
|
|
|
20
|
170
|
22
|
42
|
40°
|
248
|
200
|
9
|
|
|
25
|
170
|
26
|
42
|
40°
|
248
|
240
|
9.5
|
|
|
32
|
170
|
31
|
44
|
40°
|
248.5
|
280
|
15
|
|
|
50①
|
250
|
50
|
82
|
32°
|
450
|
320
|
60
|
|
|
50②
|
350
|
50
|
82
|
32°
|
450
|
320
|
64
|
|
|
65
|
430
|
69
|
100
|
110
|
32°
|
669
|
400
|
74
|
|
80
|
470
|
84
|
108
|
130
|
32°
|
669
|
450
|
112.5
|
|
100
|
560
|
107
|
144
|
165
|
32°
|
755
|
500
|
178.5
|
|
注：DN50為兩種型號。
|
||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
|
||||||||
|
10
|
120
|
12
|
28
|
40°
|
189
|
140
|
3
|
|
|
15
|
170
|
17
|
40
|
40°
|
250
|
200
|
9
|
|
|
20
|
170
|
22
|
46
|
40°
|
252
|
200
|
11
|
|
|
25
|
170
|
26
|
46
|
40°
|
254
|
240
|
13
|
|
|
32
|
170
|
31
|
49
|
40°
|
254
|
280
|
17
|
|
|
50①
|
250
|
50
|
90
|
32°
|
453
|
320
|
68
|
|
|
50②
|
350
|
50
|
90
|
32°
|
455
|
320
|
72
|
|
|
65
|
430
|
69
|
104
|
115
|
32°
|
630
|
400
|
83
|
|
80
|
470
|
84
|
110
|
140
|
32°
|
672
|
450
|
118
|
|
100
|
560
|
17
|
148
|
170
|
32°
|
761
|
500
|
165
|
