我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多高溫高壓電磁閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

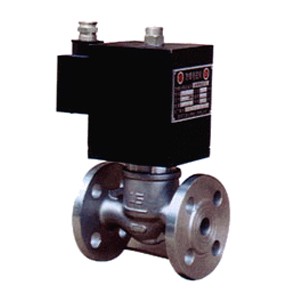

高溫高壓電磁閥介紹
ZCZH、ZCZG高溫高壓電磁閥用于各種中溫、高溫、常壓、高壓場合,適用于中高溫?zé)崴⒏邷卣羝�、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。
①特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度可達450℃
②不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
③采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一
④采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作
⑤介質流體最高壓力可分別提供4.0Mpa;
高溫高壓電磁閥主要技術參數和性能指標
|
參數/型號 |
ZCZG |
ZCZH |
|||||||
|
公稱壓力（MPa） |
2.5 |
4.0 |
|||||||
|
工作壓力（MPa） |
0.1～2.5 |
0.4～4.0 |
|||||||
|
介質種類 |
輕油、蒸汽、熱水 |
||||||||
|
介質溫度（℃） |
≤250 |
≤400 |
|||||||
|
電源電壓 |
AC200V?DC24V其余規格可作特殊訂貨 |
||||||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系數（Kv） |
按 JB/T7352-94規定動 |
||||||||
|
功率 |
170VA |
480VA |
|||||||
高溫高壓電磁閥主要外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
|
15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4－－Φ14 |
|
20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4－－Φ14 |
|
25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4－－Φ14 |
|
32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4－－Φ18 |
|
40 |
260 |
433 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4－－Φ18 |
|
50 |
300 |
433 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4－－Φ18 |
|
65 |
340 |
460 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
4－－Φ18 |
|
80 |
380 |
460 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
4－－Φ18 |
|
100 |
430 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
4－－Φ22 |
高溫高壓電磁閥安裝說明
1．ZCZG高溫電磁閥安裝前應仔細閱讀產品的使用說明書，查核產品是否完全符合使用要求，熟悉安裝要點，做好準備工作。
2．安裝時ZCZG高溫高壓電磁閥線圈向上，并保持垂直位置，ZCZG高溫高壓電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
3．接管之前用0.3MPa的壓力對管道充分沖洗，把管道中的金屬粉末密封材料殘留，銹垢等完全清除；ZCZG高溫高壓電磁閥的工作介質應清潔無顆粒; 雜質，建議閥前安裝過濾器，蒸汽管路安裝疏水閥；進水電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
4．在ZCZG高溫高壓電磁閥發生故障時，為了及時隔離ZCZG高溫高壓電磁閥，并保證系統正常運行，最好安裝旁路裝置。
5．不要將ZCZG高溫高壓電磁閥安裝于管道低凹處，以免蒸汽冷凝水，雜質等沉淀在閥內而妨礙動作。
6．普通型ZCZG高溫高壓電磁閥不可在易燃易爆危險場合使用。
7．在管道剛性不足情況下，建議把ZCZG高溫高壓電磁閥閥前后管子用支架固定，以防ZCZG高溫高壓電磁閥工作時引起振動。
8．ZCZG高溫高壓電磁閥前后管道上需裝壓力表，以便觀察
