產品型號：H64Y-100、H64Y-200、H64Y-250、H64Y-320、H64Y-200V、H64Y-250V、H64Y-320V、H64Y-P54100V、H64Y-P54140V、H64Y-P54170V、H64Y-P57100V、H64Y-P57140V、H64Y-P57170V
常用材質：碳鋼、合金鋼、不銹鋼
產品規格：50-375

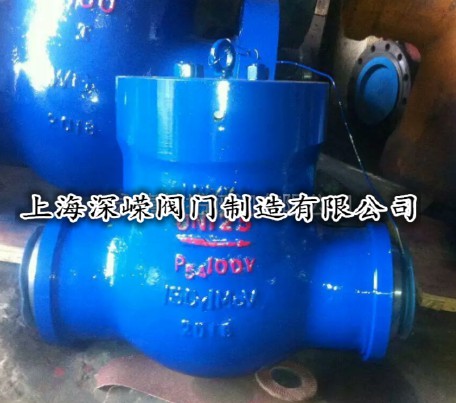

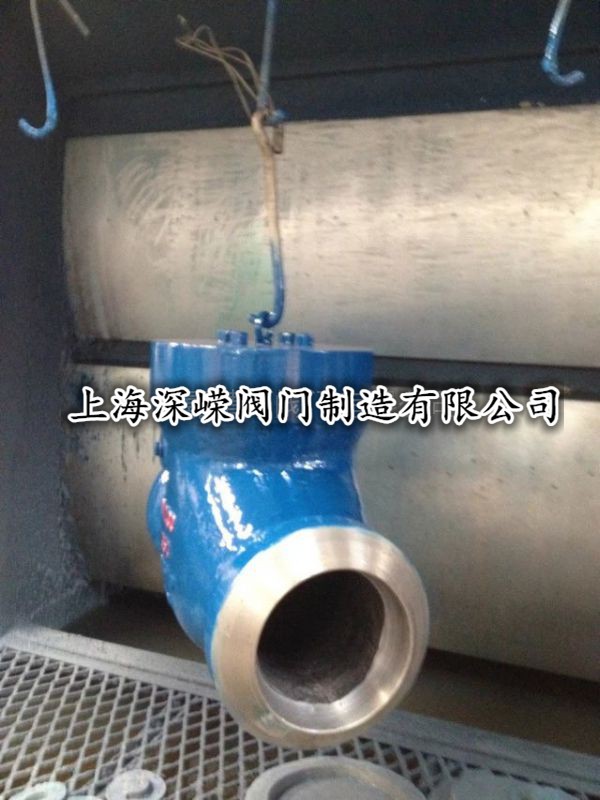

H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥用途：本閥門主要用于汽、水管道上作防止介質倒流用，常用于鍋爐主給水管道系統，也可用于其它要求介質單向流動的管道上。
結構特點：
1. 采用壓力自密封式密封結構，密封可靠，適用于超高壓、高溫工況。
2. 密封面為平面密封，堆焊硬質合金，經研磨拋光，密封可靠，壽命長。
3. 旋啟式閥瓣依靠自重和介質力自行關閉。
4. 閥門運行時流阻小。
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥 主要零件材料：
|
閥體 |
閥蓋 |
閥座 |
閥瓣 |
銷軸 |
|
WCB |
20 |
20 |
20 |
不銹鋼 |
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥主要外形尺寸連接尺寸：
|
產 品 型號及規格 |
DI |
Dw |
D |
L |
H1 |
H2 |
重量 （kg） |
配管 尺寸 |
|
H64Y-200 DN175, PN20MPa |
186 |
225 |
400 |
900 |
449 |
210 |
398 |
φ219×20 |
|
H64Y-250 DN225, PN25MPa |
209 |
280 |
490 |
1000 |
532 |
270 |
686 |
φ273×32 |
|
H64Y-250 DN300, PN25MPa |
294 |
386 |
620 |
1100 |
670 |
330 |
1397 |
φ377×45 |
公司簡介：
上海深嶸閥門有限公司坐落于風景秀麗的中國“泵閥之鄉”上海東甌工業園區。本廠擁有上海、云和兩處閥門生產基地。技術力量雄厚，管理科學合理，設備先進精良。擁有現代化質量檢測和試驗中心，CAD閥門設計中心以及熱處理化學分析、光譜分析、機械性能試驗，X、R射線探傷、超聲波探傷、磁粉探傷、等離子噴焊和大中型閥門試驗臺等現代化設備及檢測手段。公司將各質量體系標準紿終貫穿于企業生產和經營的全過程，具有強大的設計開發和年產5000噸閥門的生產能力，公司始終不斷地依靠科技創新，努力提高產品質量，在不斷完善高溫高壓電站閥門、美標系列閥門和通用閥門的同時，還依靠強大的技術力量不斷開發新產品。產品采用GB、JB、ANSI、API、BS、JIS、DIN等標準進行設計制造。驅動方式有手動、電動、氣動、液動、電液聯動和正、傘齒輪傳動。公稱通徑從DN10---DN2000mm，公稱壓力從PN1.6MPa---42MPa ;150Lb—4500Lb;工作溫度從-196℃~ 1050 ℃，并可按顧客要求進行各類非標閥門的設計和生產。公司產品被廣泛應用于各類大中小型水力，火力發電站等電力系統以及石油、化工、 冶金、機械、采礦、造紙、醫藥等行業，并以卓越的品質和優良完善的售
后服務體系深得用戶好評，產品暢銷國內市場并遠銷東南亞、 東歐、中東等國家和地區。
|
|
●止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。
●產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D要求
●閥門承壓件采用精密鑄造工藝澆鑄，表面質量美觀，無粘沙、冷隔等表面缺陷;內在質量穩定，無疏松、砂眼、裂紋等內在缺陷。
●旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。
●旋啟式止因閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。
●旋啟式止回閥密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細顆粒的介質中并不會因沖蝕而很快磨損。
美標鑄鋼旋啟式止回閥設計與制造標準:
●設計與制造:API6D、ANSI/ASME B16.34
●結構長度:ANSI/ASME B16.10、API6D
●法蘭尺寸:ANSI/ASME B16.5、API605
●壓力溫度:ANSI/ASME B16.34
●對焊連接尺寸:ANSI/ASME B16.25
|
|
|
|
