產品型號：H64Y-100、H64Y-200、H64Y-250、H64Y-320、H64Y-200V、H64Y-250V、H64Y-320V、H64Y-P54100V、H64Y-P54140V、H64Y-P54170V、H64Y-P57100V、H64Y-P57140V、H64Y-P57170V
常用材質：碳鋼、合金鋼、不銹鋼
產品規格：50-375

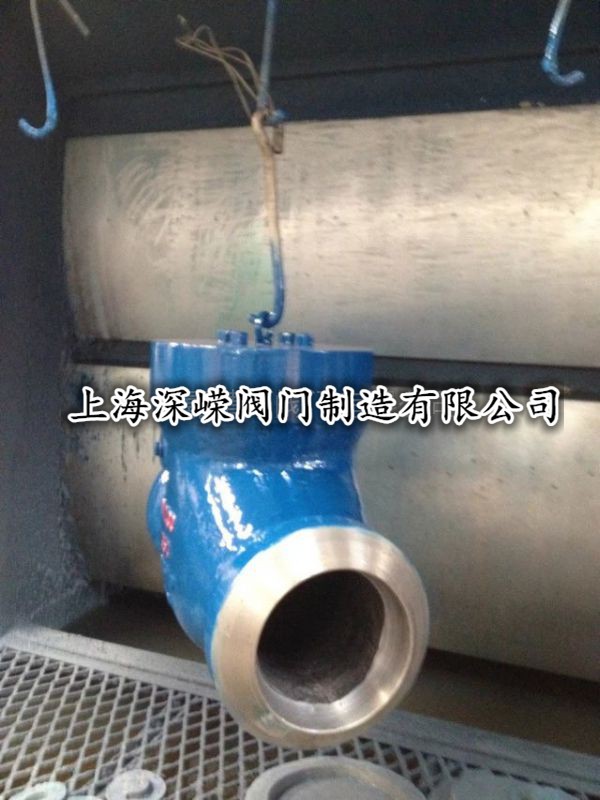

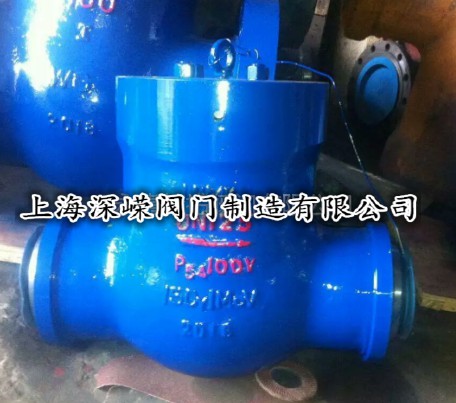

H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥用途：本閥門主要用于汽、水管道上作防止介質倒流用，常用于鍋爐主給水管道系統，也可用于其它要求介質單向流動的管道上。
結構特點：
1. 采用壓力自密封式密封結構，密封可靠，適用于超高壓、高溫工況。
2. 密封面為平面密封，堆焊硬質合金，經研磨拋光，密封可靠，壽命長。
3. 旋啟式閥瓣依靠自重和介質力自行關閉。
4. 閥門運行時流阻小。
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥 主要零件材料：
|
閥體 |
閥蓋 |
閥座 |
閥瓣 |
銷軸 |
|
WCB |
20 |
20 |
20 |
不銹鋼 |
H64Y-200 H64Y-250 H64Y-320電站高壓旋啟式止回閥主要外形尺寸連接尺寸：
|
產 品 型號及規格 |
DI |
Dw |
D |
L |
H1 |
H2 |
重量 （kg） |
配管 尺寸 |
|
H64Y-200 DN175, PN20MPa |
186 |
225 |
400 |
900 |
449 |
210 |
398 |
φ219×20 |
|
H64Y-250 DN225, PN25MPa |
209 |
280 |
490 |
1000 |
532 |
270 |
686 |
φ273×32 |
|
H64Y-250 DN300, PN25MPa |
294 |
386 |
620 |
1100 |
670 |
330 |
1397 |
φ377×45 |
公司簡介：
上海深嶸閥門有限公司坐落于風景秀麗的中國“泵閥之鄉”上海東甌工業園區。本廠擁有上海、云和兩處閥門生產基地。技術力量雄厚，管理科學合理，設備先進精良。擁有現代化質量檢測和試驗中心，CAD閥門設計中心以及熱處理化學分析、光譜分析、機械性能試驗，X、R射線探傷、超聲波探傷、磁粉探傷、等離子噴焊和大中型閥門試驗臺等現代化設備及檢測手段。公司將各質量體系標準紿終貫穿于企業生產和經營的全過程，具有強大的設計開發和年產5000噸閥門的生產能力，公司始終不斷地依靠科技創新，努力提高產品質量，在不斷完善高溫高壓電站閥門、美標系列閥門和通用閥門的同時，還依靠強大的技術力量不斷開發新產品。產品采用GB、JB、ANSI、API、BS、JIS、DIN等標準進行設計制造。驅動方式有手動、電動、氣動、液動、電液聯動和正、傘齒輪傳動。公稱通徑從DN10---DN2000mm，公稱壓力從PN1.6MPa---42MPa ;150Lb—4500Lb;工作溫度從-196℃~ 1050 ℃，并可按顧客要求進行各類非標閥門的設計和生產。公司產品被廣泛應用于各類大中小型水力，火力發電站等電力系統以及石油、化工、 冶金、機械、采礦、造紙、醫藥等行業，并以卓越的品質和優良完善的售
后服務體系深得用戶好評，產品暢銷國內市場并遠銷東南亞、 東歐、中東等國家和地區。
點
止回閥(Check Valve):按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為蝶式雙瓣、蝶式單瓣、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上
1.鑄鐵止回閥
2.黃銅止回閥
3.不銹鋼止回閥
4.碳鋼止回閥
5.鍛鋼止回閥
止回閥( Check Valve):是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
止回閥(Check Valve):一般分為升降式、旋啟式、蝶式及臥式等四種類型。
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中線作升降運動，動作可靠，但流體阻力較大，適用于較小口徑的場合。升降式止回閥可分為直通式和立式兩種。直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥;多瓣旋啟式止回閥適用于大口徑管路。
蝶式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。
隔膜式止回閥有多種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低。
3.NRVR靜音式止回閥
4.SFCV橡膠瓣逆止閥
5.DDCV雙瓣逆止閥
止回閥( Check Valve):標準 旋啟式
緩閉止回閥立式止回閥靜音止回閥止回閥價格微阻緩閉止回閥
H75型對夾式雙瓣旋啟式止回閥水錘壓力 小，閥瓣行程短、且有彈簧輔助關閉、關閉速度快
H44型法蘭單瓣旋啟止回閥很大，閥瓣行程長，需要較長的關閉時間H76型的水錘壓力只有H44型的1/2~1/5
球型污水止回閥:閥體采用全通道結構，具有流量大、阻力小之優點。采用圓球做閥瓣，適用于高粘度、有懸浮物的工業及生活污水管網
回閥:止回閥(One-way valve):又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水管的底閥也屬于止回閥類。
可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式止回閥和臥式止回閥兩種。旋啟式止回閥分為單瓣式止回閥、雙瓣式止回閥和多瓣式止回閥三種。蝶式止回閥為直通式止回閥、以上幾種止回閥在連接形式上可分為螺紋連接止回閥、法蘭連接止回閥和焊接止回閥三種。
止回閥(Check Valve):公稱壓力或壓力級:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公稱通徑或口徑:DN15~900、NPS 1/4 ~36 連接方式:法蘭、對焊、螺紋、承插焊、對夾等適用溫度:-196℃~540℃ 閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，止回閥(aetv One-way valve):可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
通式升降式止回閥應安裝于水平管路上,立式升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而上流動。
旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。
安裝止回閥( Check Valve):時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
止回閥(Check Valve):關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥(aetv One-way valve):選用者的高度注意。
一、旋啟式止回閥:旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
二、升降式止回閥:閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相
同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
