產品說明：

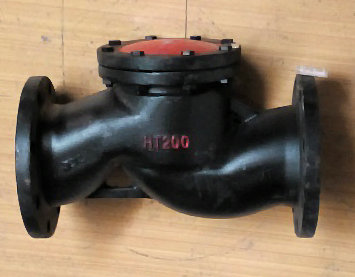

鑄鐵止回閥H44T-16、H41T-16空壓機管道截止閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
用途：適用于工作溫度≤200℃的水、蒸汽介質管路上，作防止介質逆流的單向啟閉作用。
性能規范
|
型號 |
公稱 壓力 |
試驗壓力 |
工作 溫度 |
通用 介質 |
|
| 強度（水） | 密封（水） | ||||
| H41T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
鑄鐵止回閥H44T-16、H41T-16空壓機管道截止閥主要零件材料
| 零件名稱 | 材料 |
| 閥體 | 灰鑄鐵 |
| 閥蓋 | 灰鑄鐵 |
| 閥瓣 | 鑄鐵鐵加黃銅 |
鑄鐵止回閥H44T-16、H41T-16空壓機管道截止閥外形尺寸和連接尺寸
|
型號 |
公稱通徑DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | S | |||
| H41t-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 | |
| H41t-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | 24.5 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | 32.5 | ||
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | 50 | ||
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | 70 | ||
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 | |||
